3
4
5
2
1
1 2
3
REFLEXA-WERKE
Albrecht GmbH
7
6
Silbermannstraße 29
89364 Rettenbach

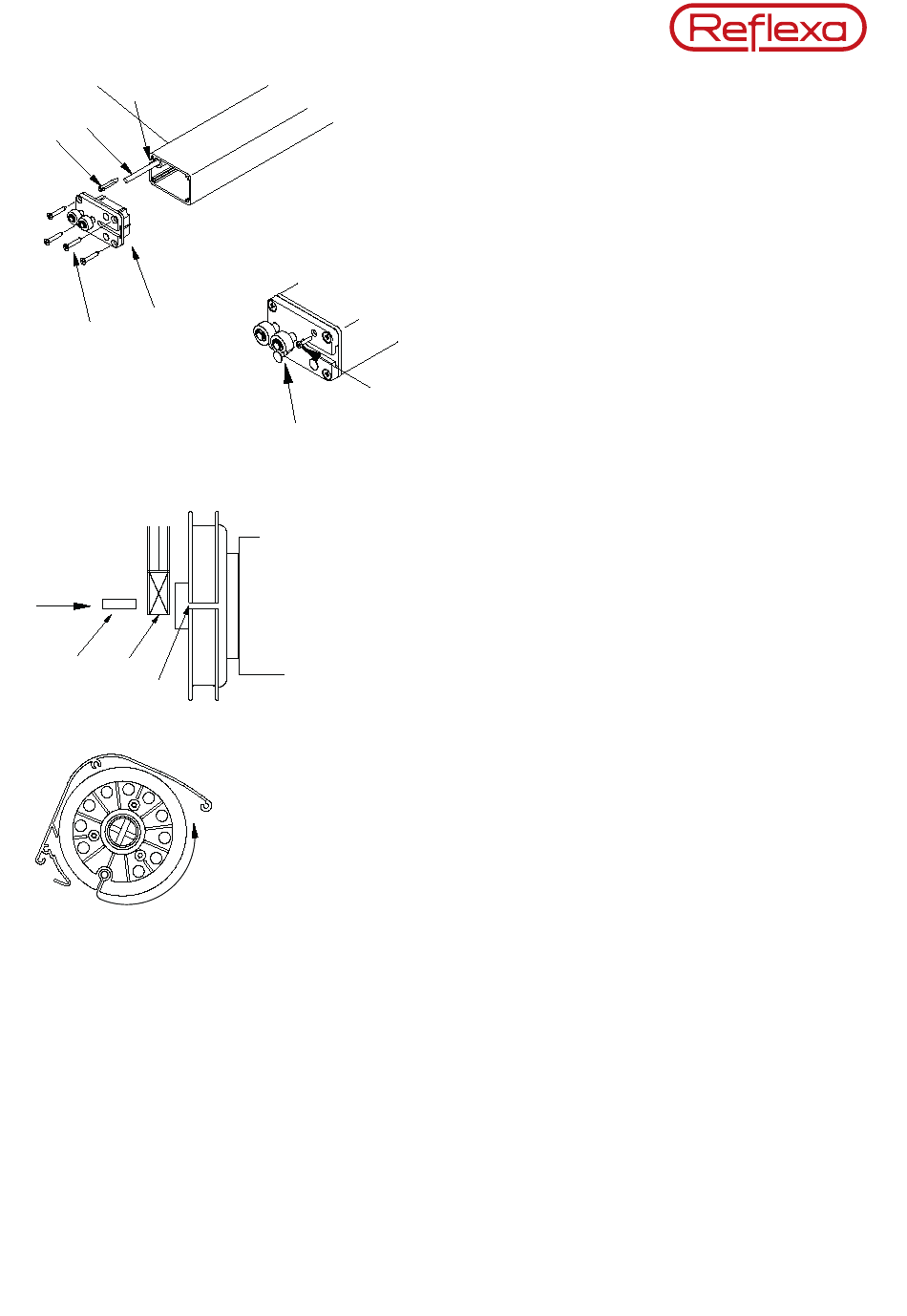

5. Montage der Bespannung (Fallstange)
Legen Sie die Fallstange vor den Markisenkasten auf die Ablageböcke.
Lösen Sie die 4 Schrauben (1) der FS-Schlitten(2) und nehmen diese seitlich
ab. Führen Sie den unteren Hohlsaum der Bespannung in die Kedernut der
Fallstange ein (3) Schieben Sie den Rundkeder (4) in den Hohlsaum.
Verteilen Sie die Bespannung gleichmäßig auf der Fallstange.
Stecken Sie die beiden Feststellschrauben (5) rechts und links in den Hohl-
saum und schrauben diese fest.
Schrauben Sie die FS-Schlitten (2) wieder an.
Lassen Sie die Fallstange bis auf ca. 10 cm vorsichtig einfahren.
Lösen Sie die Kunststoffkappen (6) und drehen Sie die Sicherungsschrau-
ben (7) heraus.
6. Montage der Zugbänder
Stecken Sie das kleine Stück Keder (1) in die Schlaufe (2) des jeweiligen
Zugbandes und schieben Sie diese in die dafür vorgesehene Öffnung der
Wickelscheiben(3).
Wickeln Sie die Zugbänder 3-Mal von Hand um die Wickelscheiben,
„entgegen der Tuchwicklung!"
Montieren Sie anschließend wieder die Seitenlager.
