Reflexa Life Small Bedienungsanleitung Seite 4

2
1
3
4
4
1 3
REFLEXA-WERKE
Albrecht GmbH
4
3
2
Silbermannstraße 29
89364 Rettenbach

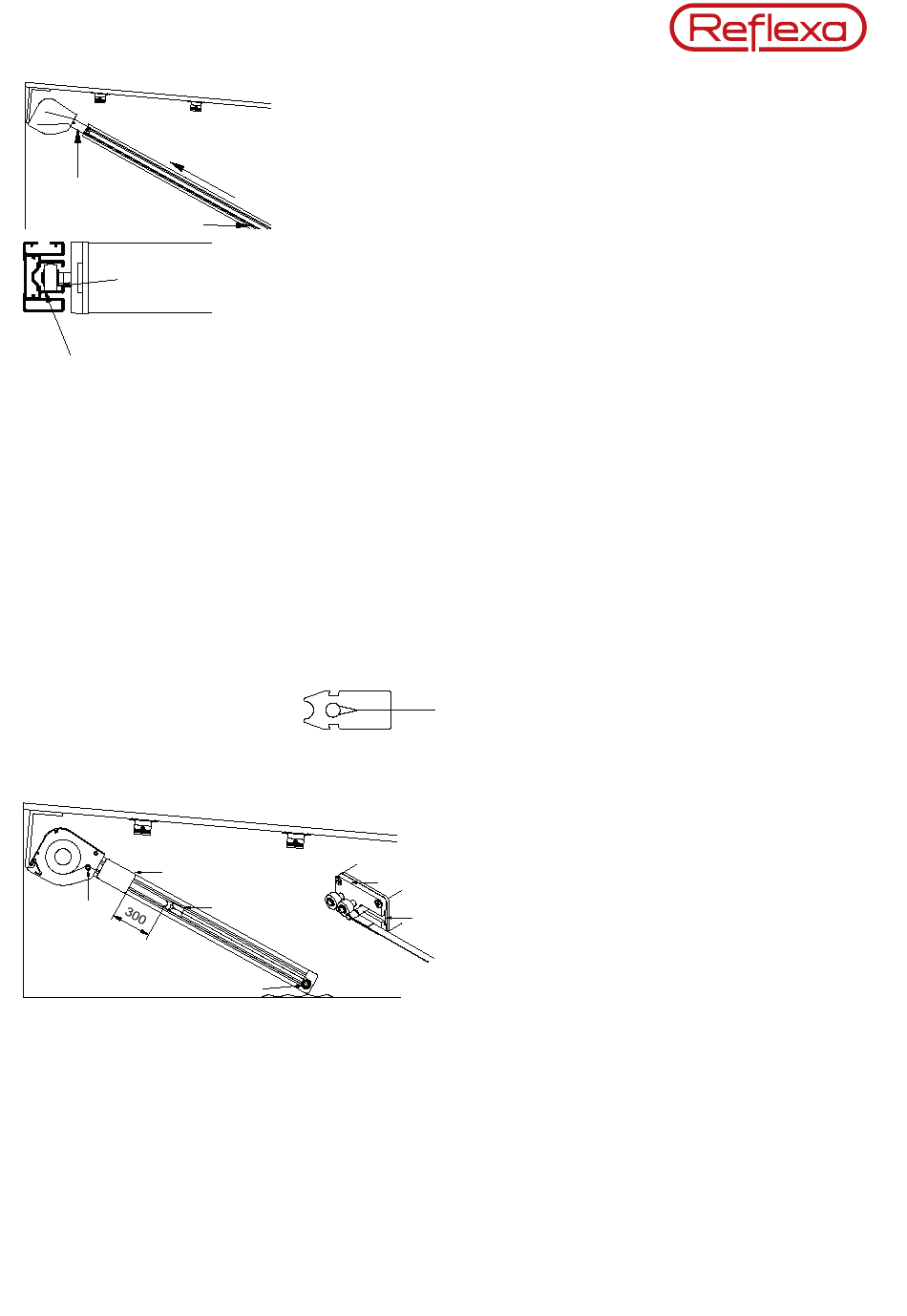

5. Montage Markisenkasten und Führungsschienen
Hängen Sie den Markisenkasten wieder in die Halter ein.
Schieben Sie beide Führungsschienen (1) gleichmäßig bis zur Hälfte der
Ausleger der Seitenlager (2) auf.
Führen Sie die Laufräder (3) der Fallstangenzapfen in die
dafür vorgesehene Gasse der Führungsschienen (4).
Schieben Sie dann die Führungsschienen ganz auf die Seitenla¬ger.
Schrauben Sie die Führungsschienen wieder fest (2).
Achten Sie darauf, dass die Schraubenköpfe komplett versenkt sind.
Die Fallstangenzapfen könnten sonst daran hängen bleiben.
6. Montage der Zugbänder
Die Zugbänder:
Über die Umlenkrolle im Markisenkasten legen (1)
In den unteren Schlitz der Führungsschiene legen
Fahren Sie die Markise wieder ganz zu
Um die untere Umlenkrolle führen (2)
Im oberen Schlitz der Führungsschiene zurückführen
Die Schlaufen der Zugbänder um den Bolzen der Bleche legen
Zugbänder ziehen (ca. 300 mm) und das Blech (3) in den Laufwagen ein-
schieben (4) bis dieses
eingerastet ist
Die Montage und Demontage der Zugbänder macht man am besten zu
zweit!
Achtung: Zugbänder nicht verdrehen.
