Reflexa Life Small Bedienungsanleitung Seite 3

2
1
4
REFLEXA-WERKE
Albrecht GmbH
3
Silbermannstraße 29
89364 Rettenbach

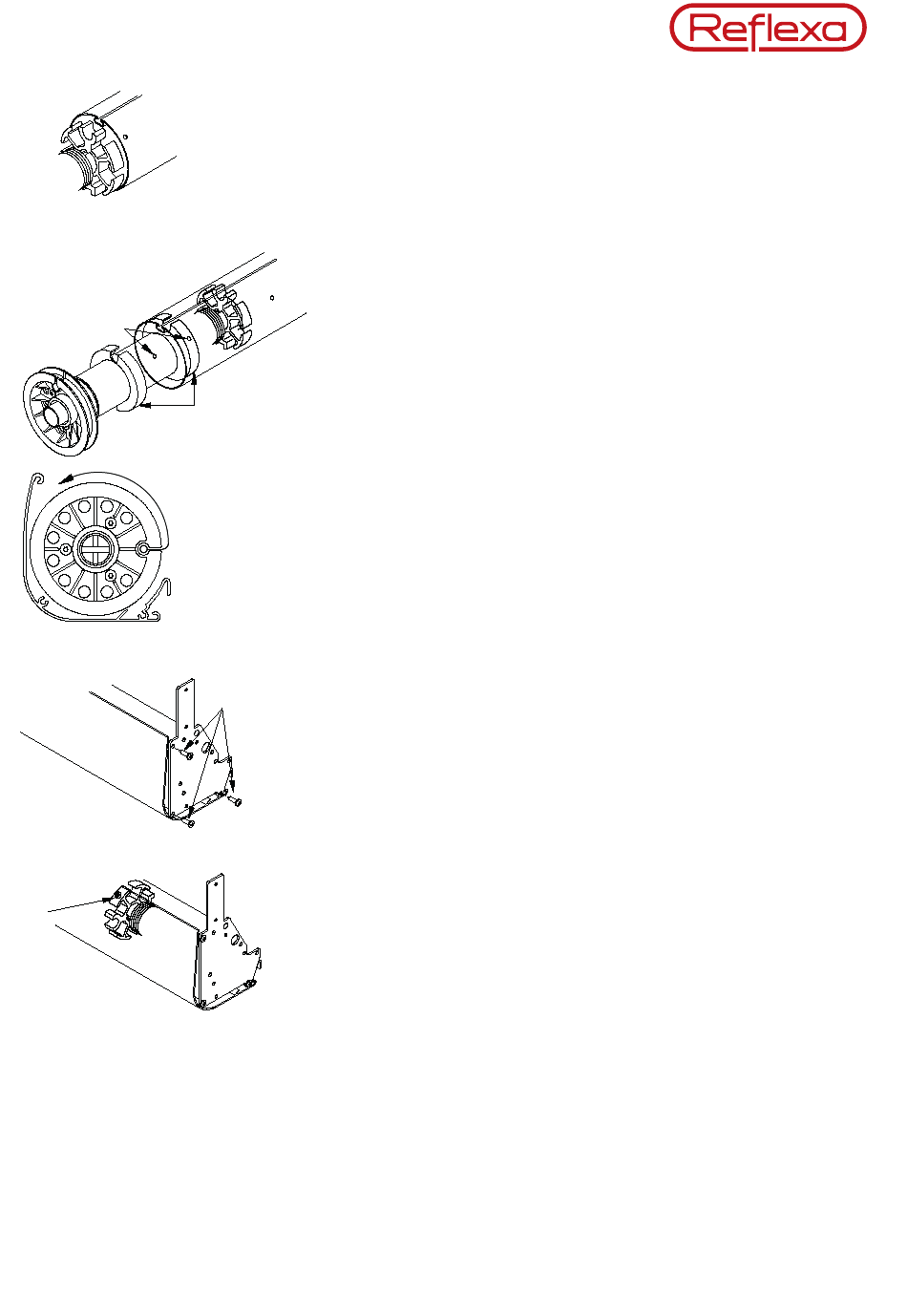

4. Montage des neuen Federpaketes
Beseitigen Sie eventuelle Verschmutzungen wie Bohrspäne, Nietreste aus
der Tuchwelle.
Fetten Sie die Feder des neuen Federpakets gut ein.
Schieben Sie das neue Federpaket seitlich in die Tuchwelle.
Schieben Sie den Laufring (1) in die Tuchwelle.
Bohren Sie durch die vorhandenen Löcher (2) der Tuchwelle in die Mitte des
Laufrings. Vernieten Sie den Laufring mit der Tuchwelle.
Wickeln Sie das Zugband wieder auf die Gurtscheibe des Federpaketes.
(Vorher mitgezählte Umwicklungen) Achten Sie auf die Wickelrichtung.
Schieben Sie das Seitenlager auf das Federpaket. Schieben Sie das
Seitenlager mit dem Federpaket bis zum Markisenkasten und schrauben
dieses wieder fest (3).
Vernieten Sie dann die Tuchwelle mit dem Mitnehmerstern (4)
Schrauben Sie die Seitenkappe wieder an (siehe Punkt 2).
Lassen Sie die Bespannung vorsichtig aufrollen.
Achten Sie hierbei auf die Zugbänder, dass diese sich beim aufwickeln nicht
verheddern.
