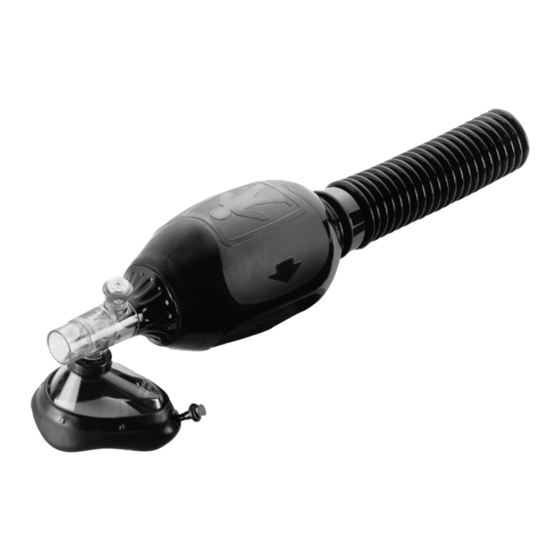

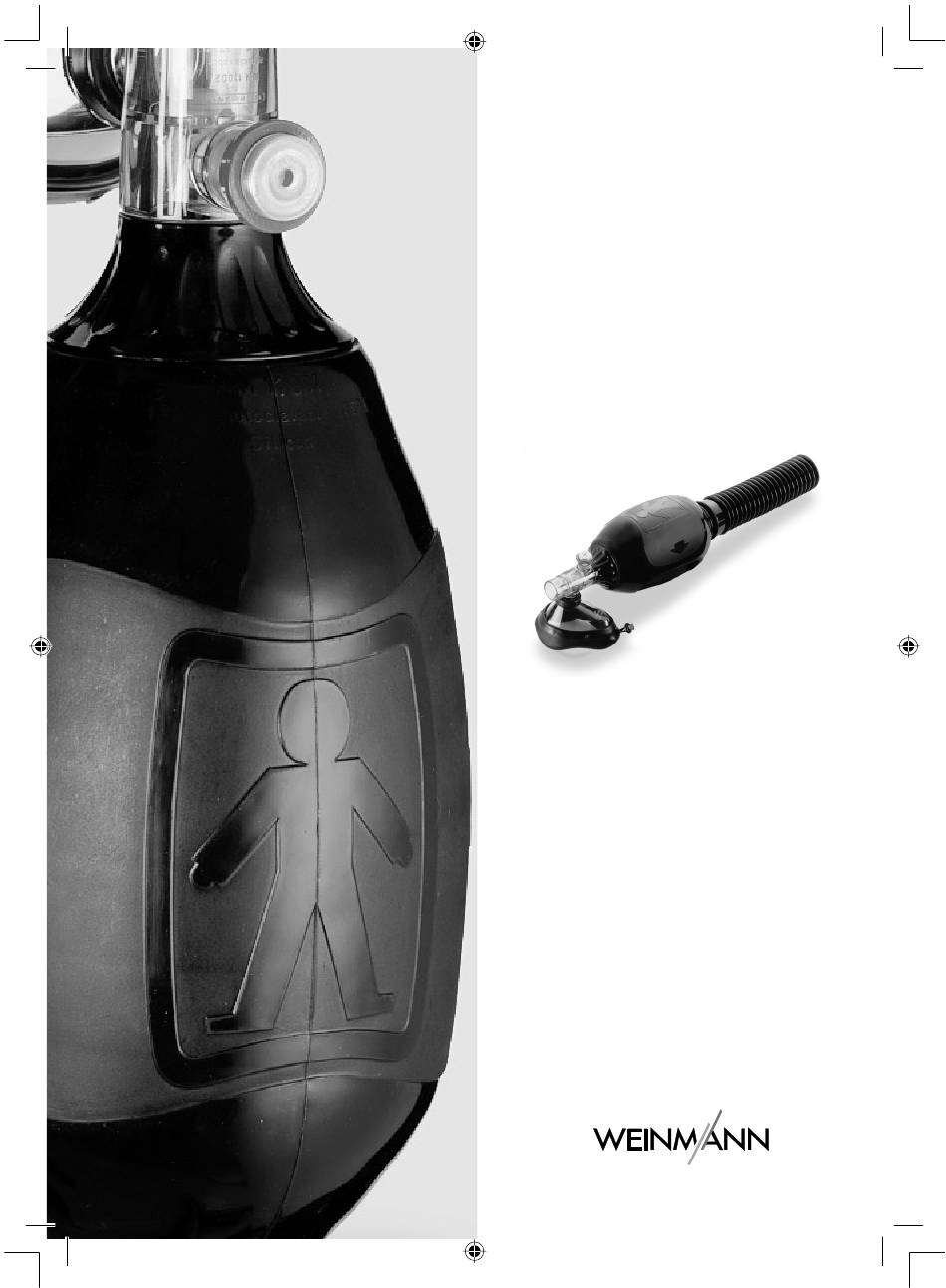

- Seite 1 Gerätebeschreibung und Ge brauchs an wei sung COMBIBAG ® Beatmungsbeutel WM 11000...
-
Seite 2: Inhaltsverzeichnis
Inhalt Grundsätzliches Verwendungszweck Funk ti ons be schrei bung Besondere Vorteile des COMBIBAG ® 1.3.1 COMBIBAG ® , das erste Handbeatmungsgerät mit Segmentunterteilung für Erwachsene und Kinder 1.3.2 COMBIBAG , das erste Handbeatmungsgerät mit ® einem 2stufi gen Sicherheitsventil Gerätebeschreibung Bestandteile des COMBIBAG ®... -
Seite 3: Grundsätzliches
1 Grundsätzliches 1.1 Verwendungszweck Der COMBIBAG ist ein einfach zu handhabendes, ® besonders leistungsfähiges und funktionssicheres Handbeatmungsgerät zur Beatmung von Kindern und Erwachsenen über Maske oder Trachealtubus. Atmosphärische Luft als Atemgas kann mit Sauerstoff angereichert werden. 1.2 Funktionsbeschreibung Durch manuelle Kompression des Beutels gelangt Gasvolumen (Luft, O -Luftgemisch oder reiner Sau- erstoff) über das Beat-mungsventil zum Patienten. -
Seite 4: Besondere Vorteile Des Combibag
1.3 Besondere Vorteile des COMBIBAG ® 1.3.1 COMBIBAG , das erste Handbeatmungsge- ® rät mit Segmentunterteilung für Er wach se ne und Kinder. Bisher wurden für die Beatmung von Patienten aller Al ters klas sen mindestens 2 Beatmungsbeutel benötigt, ein Klein kin der-Be at mungs beu tel und ein großer Erwach- senen-Be at mungs beu tel. - Seite 5 Drücken über 20 mbar den Magen zu blähen und eine Regurgitation mit an schlie ßen der Aspiration aus zu lö sen. Fer ner be steht die Gefahr, daß bei der Be at mung von Kindern, unabhängig ob über Maske oder Trachealtubus beatmet wird, durch zu hohe Be at mung s drüc ke die Lun gen ge schä...
-
Seite 6: Gerätebeschreibung
• aus dem roten Ventilring mit weißen Pfeilmarkierun- gen und den Zahlen 20 und 60. Da das Sicherheitsventil nur durch den Hersteller Weinmann genau justiert werden kann, ist eine Ersatzteillieferung nur als komplette Einheit möglich. Das Sicherheitsventil darf nicht demontiert werden. -
Seite 7: Technische Daten
Beimischung • Ansaugstutzen Außenteil • Ventilplatte zum Einlaß von Frischgas und zur Ab- dichtung bei Beutelkompression und • einem Haltering zum Aufhängen des Beutels. 2.2 Technische Daten Geräteklasse nach MPG: II a Abmessungen (L x D) 340 mm x 130 mm (ungefaltet) Gewicht: 390 g... - Seite 8 Beatmungsfrequenzen und Vo lu mi na Bei der Be at mung mit dem COMBIBAG ® werden folgende Frequenzen und Atem zug vo lu mi na erzielt: Frequenz/min. Atemzugsvolumen/ml Kindergriff > 60 2 Finger 3 Finger 150 - 200 4 Finger 200 - 300 Hand 300 - 500...
-
Seite 9: Sicherheitshinweise
Reanimationstechnik geschult und in den Gebrauch des Gerätes eingewiesen sind. • Bei Sauerstoffzugabe ist zu beachten, daß Rau- chen und offenes Feuer in der Nähe sauerstofffüh- render Armaturen strengstens verboten ist. • Weitere Kopien dieser Gebrauchsanweisung kön- nen beim Hersteller Weinmann bezogen werden. -
Seite 10: Bedienung
3 Bedienung 3.1 Vorbemerkung Es muß ausdrücklich betont werden, daß im Ge- gensatz zu überholten Vorstellungen nicht erst nach dem Einsetzen bzw. nach dem sicheren Erkennen eines Atemstillstandes beatmet werden muß, sondern bereits zu einem Zeitpunkt, an dem un ter schied li che Anzeichen wie: •... -
Seite 11: Richtwerte Der Beatmung
und Kompression des Beutels mit der rechten Hand strömt Luft zischend über die Öffnungen des Sicher- heitsventils ab. • Einstellungen des Sicherheitsventils auf Druckbe- grenzung 60 mbar: Bei Ver schluß des Ins pi rat ions - schen kels mit dem Handballen der linken Hand läßt sich der Beutel nur mit fühlbar hohem Druck komprimieren, Luft entweicht langsam und leiser als bei Druckbegrenzung 20 mbar. -
Seite 12: Maskenbeatmung
3.4 Maskenbeatmung Folgende Schritte sind zu beachten: • Rückenlage des Patienten • Überstreckung des Kopfes • am COMBIBAG roten Ring des Sicherheitsventils ® nach oben ziehen (Druckbegrenzung 20 mbar) • C-Griff: linke Hand hebt den Unterkiefer an und dichtet die Maske über Mund und Nase ab •... -
Seite 13: Erhöhung Der Sauerstoffkonzentration
3.6 Erhöhung der Sauerstoffkonzentration In Notfallsituationen sind häufi g höhere Sauerstoff- konzentrationen als in der Inspirationsluft (21 Vol.%) oder annähernd 100 %ige Konzentrationen indiziert, da in der ersten Versorgungsphase mit einem Sau- erstoffdefi zit des Patienten ge rech net werden muß. Beim COMBIBAG ®... -
Seite 14: Gebrauch Von Hme-Filtern
3.9 Gebrauch von HME-Filtern Zur Hygiene und zur Klimatisierung der Atemluft kön nen auf dem Ins pi rat ions schen kel des Patienten- ventils han dels üb li che HME-Filter (Heat and Mois- ture Exchanger) mit Norm an schlüs sen 15/22 mm aufgesetzt werden. -
Seite 15: Hygienische Aufbereitung
4 Hygienische Aufbereitung Der COMBIBAG ® ist nach jeder Anwendung hygie- Ventileinsatz nisch aufzubereiten. mit Exspirations- Nach der hygienischen Aufbereitung ist immer eine konus Funktionskontrolle durchzuführen. Die Einzelteile des COMBIBAG ® Beatmungsbeutels Patientenventil sind aus Silikon bzw. Polysulfon gefertigt. Die Reinigung sollte mit Seifenwasser und anschlie- ßendem Spülen unter fl... -
Seite 16: Wartung Und Service
• Beutel mehrmals schnell zu sam men drüc ken, um Aspirationsteile hin aus zu bla sen. • Ventileinsatz einschrauben, Funktion überprüfen und Beatmung fortsetzen. Achtung: Nach Reinigung und Zusammenbau immer eine Funktionskontrolle durchführen! • Patientenabschluß teilweise abdecken. • Beutel komprimieren und Ventilelement auf Funktion und Dichtigkeit prüfen (siehe Punkt 3.2 „Funktionskontrolle“). -
Seite 17: Garantie
Vorsatz oder grober Fahrlässigkeit beruhen oder bei leicht fahrlässiger Verletzung von Leib oder Leben. Weinmann behält sich das Recht vor, nach seiner Wahl den Mangel zu beseitigen, eine mangelfreie Sache zu liefern oder den Kaufpreis angemessen herabzusetzen. -
Seite 18: Ersatzteile
6 Ersatzteile Positionsnr. Ar ti kel be zeich nung Artikelnr. – COMBIBAG Beatmungsbeutel WM 11000 ® – Ansaugstutzen mit Einlaßmembrane WM 11051 Aufhängering WM 1145/49 Ansaugstutzen Innenteil WM 11021 Ansaugstutzen Außenteil WM 11022 Einlaßmembran WM 11008 Balg WM 11001 6 – 13 Beatmungsventil, kom plett WM 11035 6 –... - Seite 20 Weinmann entwickelt, fertigt und vertreibt seit Jahrzehnten me di zi ni sche Geräte für die Märkte der Welt. Gemeinsam mit un se ren Part nern ge stal ten wir ge sund heits öko no mi sche Sy ste me für die Diagnose und The ra pie in der Schlafme di zin, Sau er stoff me di zin und Not fall me di zin.
