Verwandte Anleitungen für Weinmann ACCUVAC WM 15261
Inhaltszusammenfassung für Weinmann ACCUVAC WM 15261

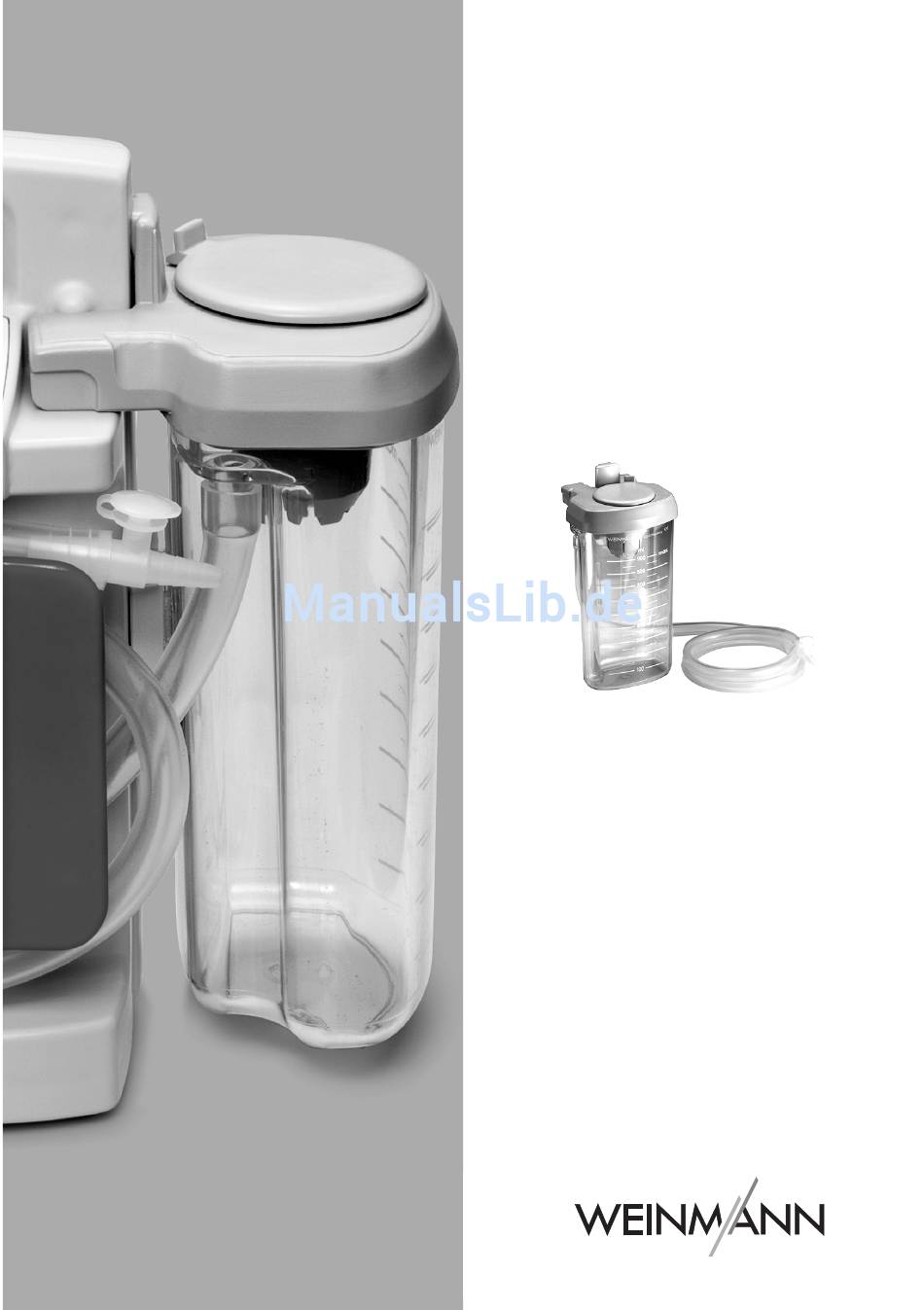

- Seite 1 Gerätebeschreibung und Gebrauchsanweisung Mehrweg- Sammelbehälter Umrüstsatz Mehrweg-Sammelbehälter ® für ACCUVAC WM 15261...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Beschreibung ......2 1.1 Verwendungszweck ....2 1.2 Funktionsbeschreibung . -
Seite 3: Übersicht
Übersicht 1 Entlüftungslasche 2 Filterdeckel 3 Bakterienfilter 4 Verstärkungsklammer 5 Verriegelungslasche 6 Sekretdeckel 7 Kugel der Überfüllvorrichtung 8 Dichtungsring 9 Endstück mit Fingertip 10 Sammelbehälter 11 Halter 12 Absaugschlauch... -
Seite 4: Beschreibung
1. Beschreibung 1.1 Verwendungszweck Mit dem Umrüstsatz Mehrweg-Sammelbehälter können ® Sie die Absaugpumpe ACCUVAC vom Einmal-Sam- melbehälter auf Mehrweg-Sammelbehälter umrüsten. 1.2 Funktionsbeschreibung Der Mehrweg-Sammelbehälter wird seitlich an der Motoreinheit befestigt und direkt auf den Saugstutzen der Motoreinheit gesteckt. Damit entfällt ein Zwischen- schlauch. -
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise Bitte beachten Sie die Gebrauchsanweisung der ® ACCUVAC Absaugpumpe. In dieser Anleitung finden sich lediglich ergänzende Hinweise, die sich speziell auf den Mehrweg-Sammel- behälter beziehen. • Beim Einsatz von Fremdartikeln kann es zu Funkti- onsausfällen und Nicht-Biokompatibilität kommen. Bitte beachten Sie, dass in diesen Fällen jeglicher Anspruch auf Garantie und Haftung erlischt, wenn weder das in der Gebrauchsanweisung empfohle-... -
Seite 6: Ergänzende Sicherheitsbestimmungen
2.2 Ergänzende Sicherheitsbestimmungen Zu Ihrer eigenen Sicherheit sowie der Sicherheit Ihrer Patienten und nach den Anforderungen des MPG (Me- dizinproduktegesetz) beachten Sie bitte folgendes: • Bitte lesen Sie diese Gebrauchsanweisung auf- merksam durch. Sie ist Bestandteil des Gerätes und muß jederzeit verfügbar sein. •... -
Seite 7: Montage
3. Montage 1. Schrauben Sie den Korbhalter von der Motorein- heit ab. 2. Schrauben Sie an gleicher Stelle den Halter für den Mehrweg-Sammelbehälter an. 3. Schieben Sie den Mehrweg-Sammelbehälter in den Halter . Da der Sammelbehälter direkt mit dem Saugstutzen der Motoreinheit verbunden wird, entfällt ein Zwischenschlauch. -
Seite 8: Bedienung
4. Bedienung 4.1 Inbetriebnahme Tip: Bei der Verwendung des Mehrweg-Sammelbehälters erleichtern Sie sich die Reinigung, wenn Sie vor Beginn der Absaugung ca. 50 bis 100 ml Desinfek- tionsflüssigkeit oder auch Wasser einfüllen. Die abge- saugten Bestandteile setzen sich dann nicht so leicht am Behälterboden fest. - Seite 9 Den Fingertip können Sie dauerhaft geöffnet las- sen und mit dem Daumen zuhalten. Zum Entlüften brauchen Sie dann nur kurz den Daumen anzu- heben. Wichtig! ® Achten Sie bitte darauf, daß ACCUVAC beim Be- trieb immer senkrecht steht, weil sonst die Kugel Überfüllvorrichtung die Verbindung zur Motoreinheit nicht sicher sperren kann.
- Seite 10 Entleeren des Mehrweg-Sammelbehälters Wenn der Mehrweg-Sammelbehälter bis zur Füll- grenze voll ist, müssen Sie den Absaugvorgang unter- brechen und den Sammelbehälter leeren. Wichtig! Achten Sie beim Abnehmen und Entleeren des Sam- melbehälters bitte darauf, daß sich der Sekretdeckel nicht versehentlich vom Sammelbehälter löst und der Inhalt überschwappt.
-
Seite 11: Hygienische Aufbereitung
5. Hygienische Aufbereitung 5.1 Vorbereitung Wichtig! Achten Sie beim Abnehmen und Entleeren des Mehr- weg-Sammelbehälters bitte darauf, daß sich der Sekretdeckel nicht versehentlich vom Sammelbe- hälter löst und der Inhalt überschwappt. 1. Wickeln Sie den Absaugschlauch von der Schlauchhalterplatte ab, damit sich der Behälter leichter entnehmen läßt und sich nicht aus Ver- sehen der Sekretdeckel löst. - Seite 12 6. Entnehmen Sie den Dichtungsring aus der Nut des Sekretdeckels 7. Entnehmen Sie den Filterdeckel 8. Entnehmen Sie den Filter Hygienische Aufbereitung...
-
Seite 13: Reinigung, Desinfektion Und Sterilisation
5.2 Reinigung, Desinfektion und Sterilisation Die Einzelteile können, wie in der nachfolgenden Tabelle aufgeführt, gereinigt, desinfiziert und sterilisiert werden. Beachten Sie die Gebrauchsanweisung für das verwen- dete Desinfektionsmittel. Wir empfehlen GIGASEPT FF. Spülgang in der Teile Reinigung Desinfektion Sterilisation Waschmaschine Sammelbehälter Sekretdeckel in verdünnte... -
Seite 14: Zusammenbau
5.3 Zusammenbau Nach Reinigung, Desinfektion oder Sterilisation setzen Sie die Teile wie folgt wieder zusammen: 1. Setzen Sie den Filter in den Filterdeckel ein. Achten Sie dabei bitte auf den korrekten Sitz des Filters in der Nut des Filterdeckels. 2. Drücken Sie die Kugel der Überfüllvorrichtung komplett in den Sekretdeckel hinein. -
Seite 15: Lieferumfang
6. Lieferumfang 6.1 Serienmäßiger Lieferumfang 1. Umrüstsatz Mehrweg-Sammelbehälter 15261 bestehend aus: – Set, Mehrwegsammelbehälter 15269 – Halterset 15271 2. Set, Mehrweg-Sammelbehälter 15269 bestehend aus: – Mehrweg-Sammelbehälter 10630 – Gebrauchsanweisung 16190 3. Halterset für Mehrweg-Sammelbehälter 15271 bestehend aus: – Halter 10640 –... -
Seite 16: Technische Daten
7. Technische Daten Größe 130x130x240 mm Gewicht 750 g Volumen 900 ml Werkstoffe – Sammelbehälter: APEC – Sekretdeckel: Silikon – Verstärkungsklammer: rostfreier Stahl – Dichtungsring: Silikon – Kugel: PVDF – Filterdeckel: Silikon – Filterhalter: APEC – Schläuche: Silikon – Endstück mit Fingertip: PE Konstruktionsänderungen vorbehalten Technische Daten... -
Seite 17: Garantie
Vorsatz oder grober Fahrlässigkeit beruhen oder bei leicht fahrlässiger Verletzung von Leib oder Leben. • Weinmann behält sich das Recht vor, nach seiner Wahl den Mangel zu beseitigen, eine mangelfreie Sache zu liefern oder den Kaufpreis angemessen herabzusetzen. - Seite 18 Weinmann entwickelt, fertigt und vertreibt seit Jahrzehnten medizinische Geräte für die Märkte der Welt. Gemeinsam mit unseren Partnern gestalten wir gesundheitsökonomische Systeme für die Diagnose und Therapie in der Schlafmedizin, Sauerstoffmedizin und Notfallmedizin. Weinmann Geräte für Medizin GmbH+Co. KG Postfach 54 02 68 · 22502 Hamburg Kronsaalsweg 40 ·...
