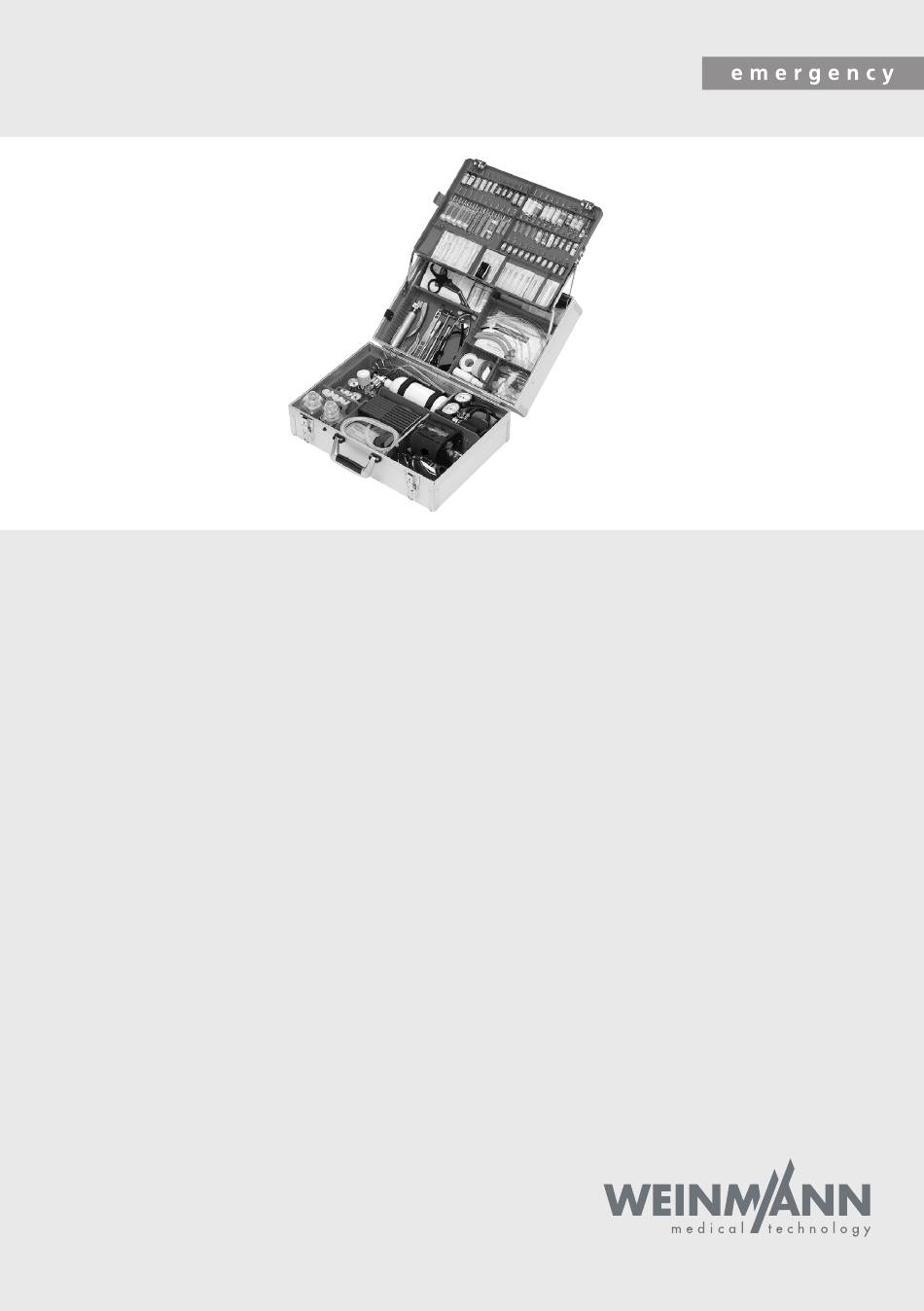

- Seite 1 ULMER KOFFER III Notfallkoffer WM 8830 Gerätebeschreibung und Gebrauchsanweisung...
- Seite 2 Inhalt 1. Übersicht .......3 1.1 Kennzeichnungen am Gerät ... . . 4 2.
- Seite 3 1. Übersicht Legende Einsatz unten Steckverschluss Abdeckplatte Kofferunterteil Gummibänderung Verschluss Kofferecken Trennsteg Deckel lang (246,5 mm) Aufsteller Kofferschloss Aufnahmeblech Verriegelung Koffergriff Nasen Kofferoberteil Trennsteg Boden lang (211 mm) Federbleche Einsatz oben Zubehör Plombierung Trennsteg Deckel kurz (105 mm) Trennsteg Boden mittel Set, 2 Spanngurte für (147 mm) Sauerstoff-Flasche...
- Seite 4 1.1 Kennzeichnungen am Gerät Symbol Bedeutung Geräteschild ULMER KOFFER III Seriennummer des Gerätes Herstellungsdatum CE-Kennzeichnung Weitere Kennzeichnung Schild Entnahme der Stege Übersicht...
- Seite 5 Der ULMER KOFFER III Notfallkoffer dient zur Aufnah- me und zum Transport von notfallmedizinischen Gerä- ten, Instrumenten, Medikamenten und anderen Teilen. 2.2 Funktionsbeschreibung Den Innenraum des ULMER KOFFER III können Sie mit Hilfe der versetzbaren Trennstege Ihren Bedürfnissen entsprechend aufteilen. Zubehörteile wie Ampullenleisten, Ampullentableaus, Tubenhalter und Spanngurte für Sauerstoff-Flaschen...
- Seite 6 • Der Koffer ist nur für den beschriebenen Verwen- dungszweck bestimmt. • Beim Einsatz von Fremdartikeln kann es zu Funkti- onsausfällen und einer eingeschränkten Ge- brauchstauglichkeit kommen. Außerdem können die Anforderungen an die Bio-Kompatibilität nicht erfüllt sein. Beachten Sie, dass in diesen Fällen jeglicher Anspruch auf Garantie und Haftung er- lischt, wenn weder das in der Gebrauchsanwei- sung empfohlene Zubehör noch...
- Seite 7 4. Bedienung 4.1 Ampullenkassette Nach dem Öffnen des Koffers lösen Sie bitte die Gum- mibänderung durch seitliches Drücken des Steckver- schlusses. Schwenken Sie jetzt die Ampullenkassette an den Federblechen heraus. Zum Öffnen der Abdeckplatte betätigen Sie den Ver- schluss und klappen Sie die Abdeckplatte auf, bis der Aufsteller einrastet.
- Seite 8 Die Abdeckplatte ist im geöffneten Zustand arretiert. Zum Schließen knicken Sie bitte den Aufsteller ein und schließen Sie die Abdeckplatte, bis der Verschluss ein- rastet. Die Ampullenkassette kann aus dem Aufnahmeblech entnommen werden. Drücken Sie hierzu die Federbleche nach außen bis die Verriegelungen ausrasten und entnehmen die Kas- sette.
- Seite 9 4.2 Trennstege Der Innenraum des Koffers kann durch Einsetzen der Trennstege beliebig unterteilt werden. Aufteilungsbei- spiel siehe Abbildung vorn auf der Ausklappseite. Achten Sie beim Einsetzen der Trennstege auf: • richtige Lage gemäß Abbildung, • rechtwinkliges Einführen in gegenüberliegende Nuten, •...
- Seite 10 4.5 Ampullentableaus Die als Zubehör erhältlichen „Ampullentableaus WM 8771“ können an beliebiger Stelle des Koffe- roberteiles unterhalb der Ampullenkassette eingelegt werden. Versetzen Sie hierzu bitte die Trennstege des Kofferoberteiles entsprechend. Die Ampullenleisten sind auf den Ampullentableaus versetzbar. Lösen Sie hierfür die Befestigungselemente und befestigen Sie die Ampullenleiste an gewünschter Stelle.
- Seite 11 Handschuhe (z.B. Haushalts- oder Einmalhandschuhe) zu benutzen. Entnehmen Sie hierzu die Trennstege. Ist der ULMER KOFFER III mit Sauerstoff-Flaschen aus- gerüstet und ist eine äußere Reinigung der Armaturen erforderlich, verwenden Sie bitte ein sauberes, trocke- nes oder ein mit sauberem Wasser befeuchtetes Tuch.
- Seite 12 Fristen für die regelmäßige Funktionskontrolle (siehe „6. Funktionskontrolle“ auf Seite 11). Wir empfehlen, Instandhaltungsmaßnahmen und In- standsetzungsarbeiten durch den Hersteller Weinmann oder sachkundiges Personal durchführen zu lassen. 7.2 Entsorgung Entsorgen Sie das Gerät nicht über den Hausmüll. Für die fachgerechte Entsorgung des Gerätes wenden sie...
- Seite 13 8. Lieferumfang 8.1 Serienmäßiger Lieferumfang ULMER KOFFER III 8830 Koffer montiert mit: Ampullenkassette (inkl. 2 Ampullenleisten) 8803 1x Trennsteg Boden lang (211 mm) 8741 1x Trennsteg Boden mittel, mit 2 Tubenhaltern (147 mm) 8739 1x Trennsteg Boden kurz (121 mm)
- Seite 14 – Gift 1073 – Säugling, rot 1074 – Säugling, grün 1075 Wandhalterung 5605 Trennsteg Boden lang (211 mm) 8741 Trennsteg Boden mittel (147 mm) 8742 Trennsteg Boden kurz (121 mm) 8743 Trennsteg Deckel lang (246,5 mm) 8744 Trennsteg Deckel kurz (105 mm) 8745 Ampullentableau 8771...
- Seite 15 Zum Auswechseln der nachfolgenden Beschläge ist es erforderlich, die Nieten dieser auszuwechselnden Teile abzubohren und die neuen Beschläge zu vernieten (hierfür ist eine Blindnietzange erforderlich). Kofferfuß, Satz 2 Stück* 15149 Kofferscharnier, Satz 3 Stück* 15150 Kofferschloß, Satz 2 Stück* 15151 Befestigungsbügel, Satz 6 Stück* 15152 Kofferecken, Satz 4 Stück*...
- Seite 16 9. Technische Daten ULMER KOFFER III Geräteklasse nach 93/42/ EWG E DIN 13232 Erfüllte Normen EN 1789 Abmessungen 526 x 400 x 230 BxHxT in mm* Gewicht, leer 8,3 kg Temperaturbereich – Betrieb –20 °C bis +50 °C – Lagerung –30 °C bis +70 °C...
- Seite 17 Vorsatz oder grober Fahrlässigkeit beruhen oder bei leicht fahrlässiger Verletzung von Leib oder Leben. • Weinmann behält sich das Recht vor, nach seiner Wahl den Mangel zu beseitigen, eine mangelfreie Sache zu liefern oder den Kaufpreis angemessen herabzusetzen.
- Seite 18 • Die gesetzlichen Gewährleistungsansprüche bleiben hiervon unberührt. 11. Konformitätserklärung Hiermit erklärt die Weinmann Geräte für Medizin GmbH + Co. KG, dass das Produkt den einschlägi- gen Bestimmungen der Richtlinie 93/42/EWG für Medizinprodukte entspricht. Den vollständigen Text der Konformitätserklärung finden Sie unter: www.weinmann.de...
- Seite 20 Weinmann Geräte für Medizin GmbH+Co.KG Postfach 540268 • 22502 Hamburg Kronsaalsweg 40 • 22525 Hamburg T: 040-5 47 02-0 F: 040-5 47 02-461 E: info@weinmann.de www.weinmann.de Zentrum für Produktion, Logistik, Service Weinmann Geräte für Medizin GmbH+Co.KG Siebenstücken 14 24558 Henstedt-Ulzburg...
