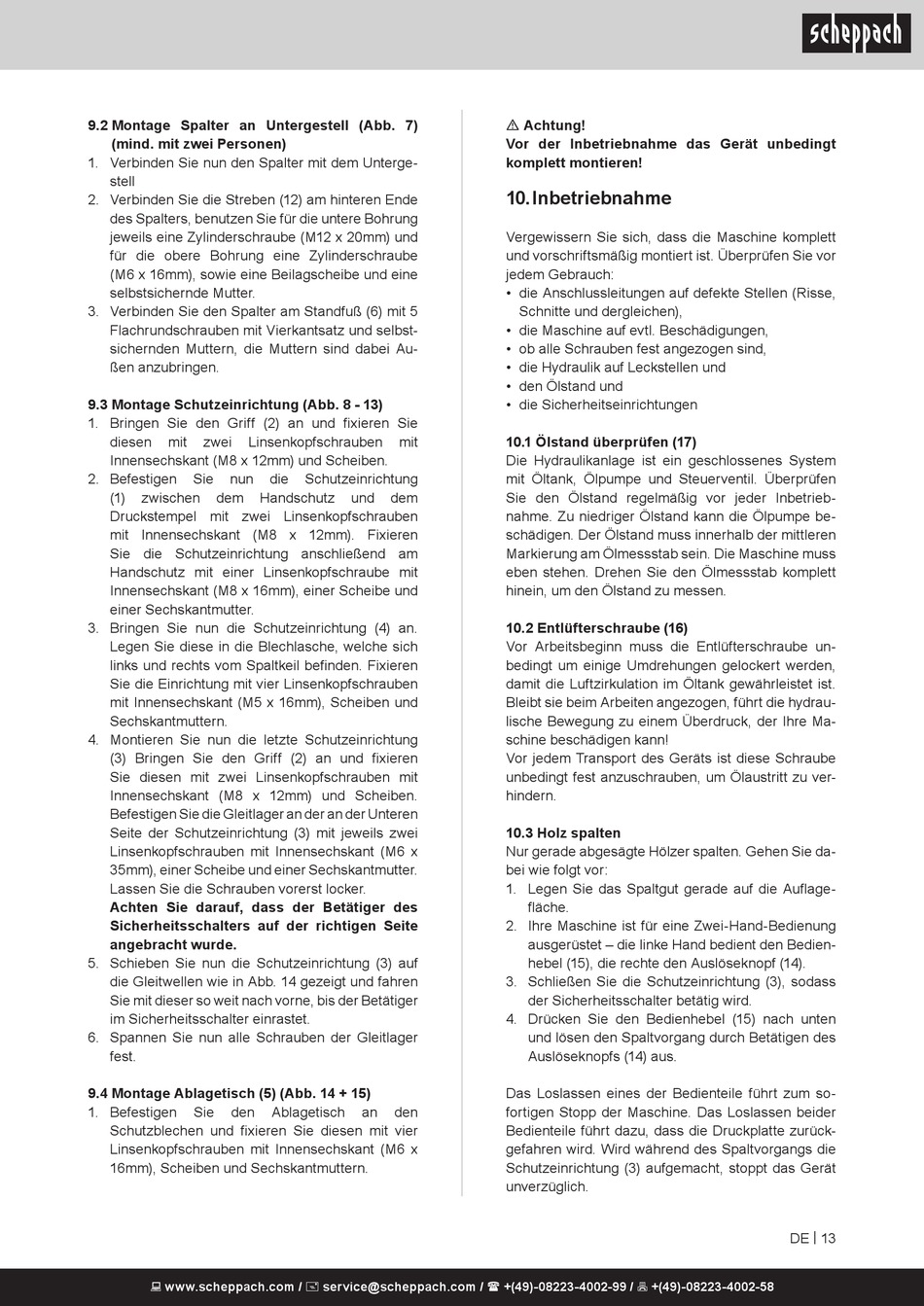

9.2 Montage Spalter an Untergestell (Abb. 7)
(mind. mit zwei Personen)
1. Verbinden Sie nun den Spalter mit dem Unterge-
stell
2. Verbinden Sie die Streben (12) am hinteren Ende
des Spalters, benutzen Sie für die untere Bohrung
jeweils eine Zylinderschraube (M12 x 20mm) und
für die obere Bohrung eine Zylinderschraube
(M6 x 16mm), sowie eine Beilagscheibe und eine
selbstsichernde Mutter.
3. Verbinden Sie den Spalter am Standfuß (6) mit 5
Flachrundschrauben mit Vierkantsatz und selbst-
sichernden Muttern, die Muttern sind dabei Au-
ßen anzubringen.
9.3 Montage Schutzeinrichtung (Abb. 8 - 13)
1. Bringen Sie den Griff (2) an und fixieren Sie
diesen mit zwei Linsenkopfschrauben
Innensechskant (M8 x 12mm) und Scheiben.
2. Befestigen Sie nun
(1) zwischen dem Handschutz
Druckstempel mit zwei Linsenkopfschrauben
mit Innensechskant (M8 x 12mm). Fixieren
Sie die Schutzeinrichtung anschließend am
Handschutz mit einer Linsenkopfschraube mit
Innensechskant (M8 x 16mm), einer Scheibe und
einer Sechskantmutter.
3. Bringen Sie nun die Schutzeinrichtung (4) an.
Legen Sie diese in die Blechlasche, welche sich
links und rechts vom Spaltkeil befinden. Fixieren
Sie die Einrichtung mit vier Linsenkopfschrauben
mit Innensechskant (M5 x 16mm), Scheiben und
Sechskantmuttern.
4. Montieren Sie nun die letzte Schutzeinrichtung
(3) Bringen Sie den Griff (2) an und fixieren
Sie diesen mit zwei Linsenkopfschrauben mit
Innensechskant (M8 x 12mm) und Scheiben.
Befestigen Sie die Gleitlager an der an der Unteren
Seite der Schutzeinrichtung (3) mit jeweils zwei
Linsenkopfschrauben mit Innensechskant (M6 x
35mm), einer Scheibe und einer Sechskantmutter.
Lassen Sie die Schrauben vorerst locker.
Achten Sie darauf, dass der Betätiger des
Sicherheitsschalters auf der richtigen Seite
angebracht wurde.
5. Schieben Sie nun die Schutzeinrichtung (3) auf
die Gleitwellen wie in Abb. 14 gezeigt und fahren
Sie mit dieser so weit nach vorne, bis der Betätiger
im Sicherheitsschalter einrastet.
6. Spannen Sie nun alle Schrauben der Gleitlager
fest.
9.4 Montage Ablagetisch (5) (Abb. 14 + 15)
1. Befestigen Sie den
Schutzblechen und fixieren Sie diesen mit vier
Linsenkopfschrauben mit Innensechskant (M6 x
16mm), Scheiben und Sechskantmuttern.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
mit
die Schutzeinrichtung
und dem
Ablagetisch an den
m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!

10. Inbetriebnahme

Vergewissern Sie sich, dass die Maschine komplett
und vorschriftsmäßig montiert ist. Überprüfen Sie vor
jedem Gebrauch:
• die Anschlussleitungen auf defekte Stellen (Risse,
Schnitte und dergleichen),
• die Maschine auf evtl. Beschädigungen,
• ob alle Schrauben fest angezogen sind,
• die Hydraulik auf Leckstellen und
• den Ölstand und
• die Sicherheitseinrichtungen
10.1 Ölstand überprüfen (17)
Die Hydraulikanlage ist ein geschlossenes System
mit Öltank, Ölpumpe und Steuerventil. Überprüfen
Sie den Ölstand regelmäßig vor jeder Inbetrieb-
nahme. Zu niedriger Ölstand kann die Ölpumpe be-
schädigen. Der Ölstand muss innerhalb der mittleren
Markierung am Ölmessstab sein. Die Maschine muss
eben stehen. Drehen Sie den Ölmessstab komplett
hinein, um den Ölstand zu messen.
10.2 Entlüfterschraube (16)
Vor Arbeitsbeginn muss die Entlüfterschraube un-
bedingt um einige Umdrehungen gelockert werden,
damit die Luftzirkulation im Öltank gewährleistet ist.
Bleibt sie beim Arbeiten angezogen, führt die hydrau-
lische Bewegung zu einem Überdruck, der Ihre Ma-
schine beschädigen kann!
Vor jedem Transport des Geräts ist diese Schraube
unbedingt fest anzuschrauben, um Ölaustritt zu ver-
hindern.

10.3 Holz spalten

Nur gerade abgesägte Hölzer spalten. Gehen Sie da-
bei wie folgt vor:
1. Legen Sie das Spaltgut gerade auf die Auflage-
fläche.
2. Ihre Maschine ist für eine Zwei-Hand-Bedienung
ausgerüstet – die linke Hand bedient den Bedien-
hebel (15), die rechte den Auslöseknopf (14).
3. Schließen Sie die Schutzeinrichtung (3), sodass
der Sicherheitsschalter betätig wird.
4. Drücken Sie den Bedienhebel (15) nach unten
und lösen den Spaltvorgang durch Betätigen des
Auslöseknopfs (14) aus.
Das Loslassen eines der Bedienteile führt zum so-
fortigen Stopp der Maschine. Das Loslassen beider
Bedienteile führt dazu, dass die Druckplatte zurück-
gefahren wird. Wird während des Spaltvorgangs die
Schutzeinrichtung (3) aufgemacht, stoppt das Gerät
unverzüglich.
DE | 13
