Beastx MICROBEAST PLUS Schnellstartanleitung Seite 8

Um bei einem Spektrum® Einzelsatellit den Bindevorgang auszulösen, stecke den Bindestecker (Bind-Plug) an den
SYS Anschluss. Wenn es sich um einen DSM2 Satellit handelt, drücke und halte den Taster bevor und während Du die
Stromversorgung einschaltest. Am MICROBEAST PLUS blinkt die Menü LED N zusammen mit der LED am Satellit. Zum
Binden eines DSMX Satelliten schalte hingegen nur die Stromversorgung ein, ohne den Taster zu drücken. In diesem
Fall blinkt Menü LED H. Starte den Bindevorgang am Fernsteuersender. Entferne nach erfolgreichem Bindevorgang
den Bindestecker.
Für andere Empfängertypen gibt es keine besondere Vorgehensweise, um den Bindevorgang auszulösen. Halte
Dich hier an die Vorgaben des Herstellers und an die Anleitung des Fernsteuersystems.

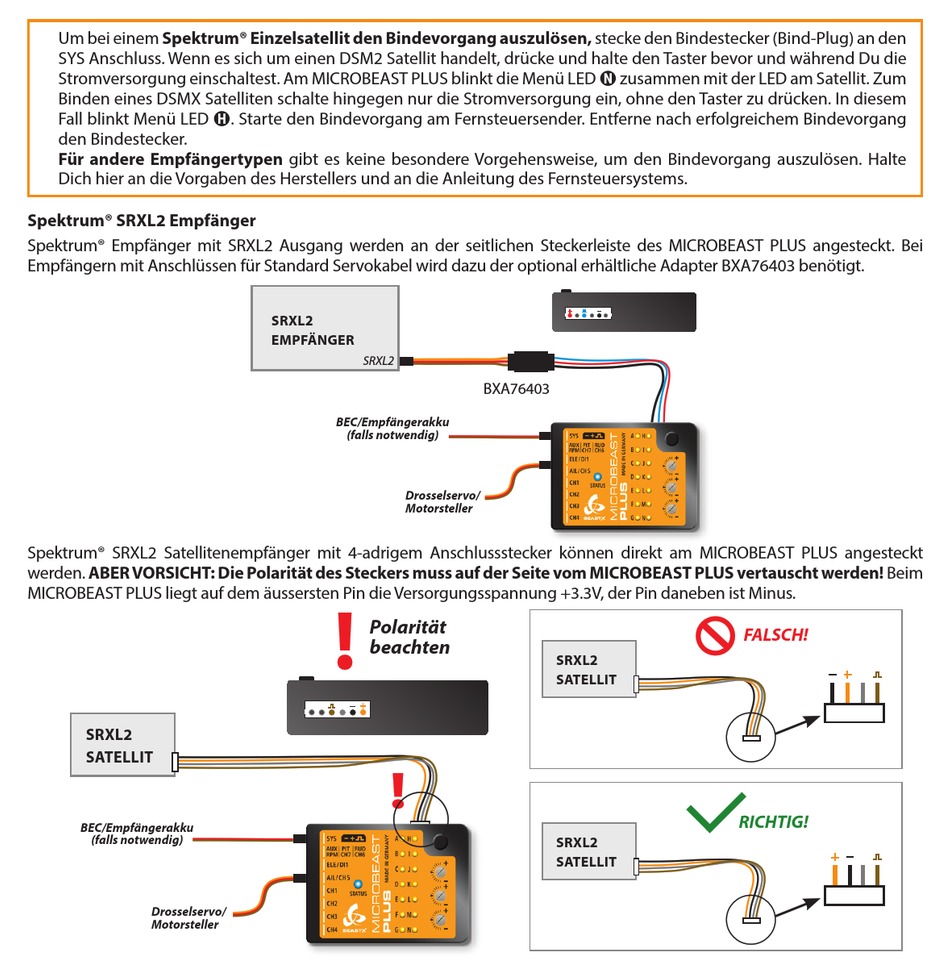

Spektrum® SRXL2 Empfänger
Spektrum® Empfänger mit SRXL2 Ausgang werden an der seitlichen Steckerleiste des MICROBEAST PLUS angesteckt. Bei
Empfängern mit Anschlüssen für Standard Servokabel wird dazu der optional erhältliche Adapter BXA76403 benötigt.
Spektrum® SRXL2 Satellitenempfänger mit 4-adrigem Anschlussstecker können direkt am MICROBEAST PLUS angesteckt
werden. ABER VORSICHT: Die Polarität des Steckers muss auf der Seite vom MICROBEAST PLUS vertauscht werden! Beim
MICROBEAST PLUS liegt auf dem äussersten Pin die Versorgungsspannung +3.3V, der Pin daneben ist Minus.
SRXL2
SATELLIT
BEC/Empfängerakku
(falls notwendig)
Drosselservo/
Motorsteller
SRXL2
EMPFÄNGER
SRXL2
BEC/Empfängerakku
(falls notwendig)
Drosselservo/
Motorsteller
Polarität
beachten
BXA76403
SRXL2
SATELLIT
SRXL2
SATELLIT
FALSCH!
RICHTIG!
