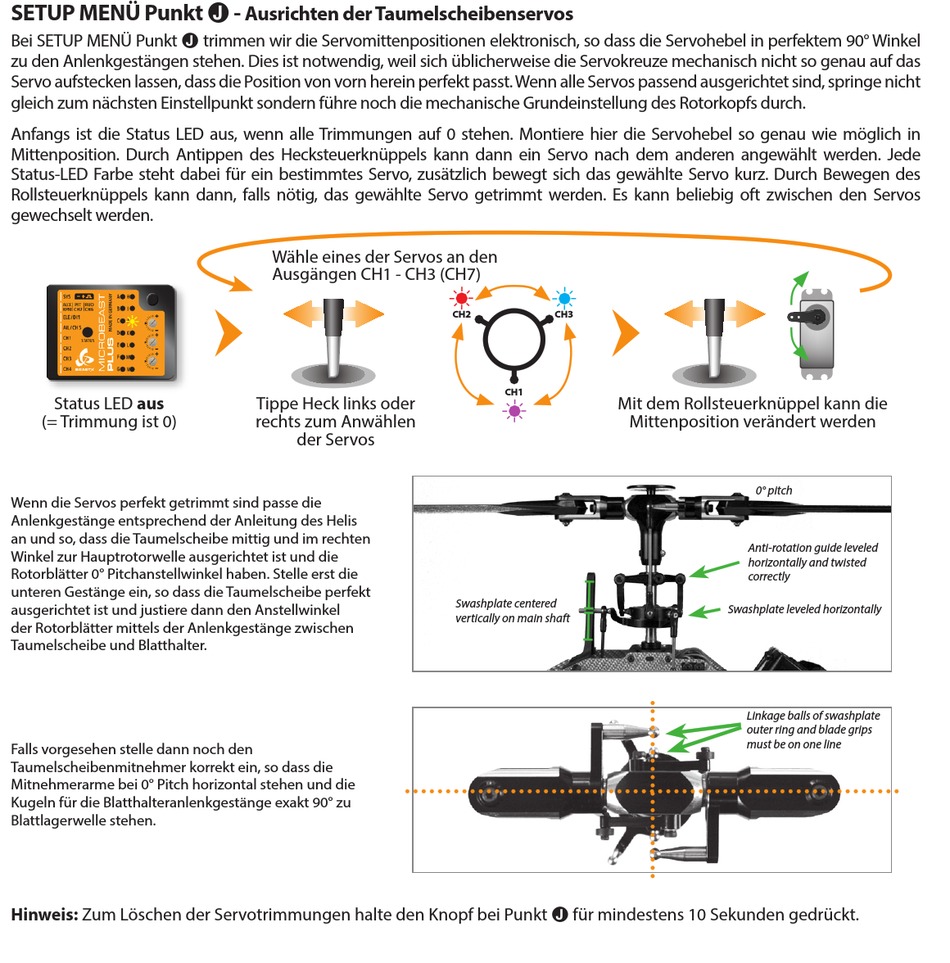

Beastx MICROBEAST PLUS Schnellstartanleitung Seite 19

SETUP MENÜ Punkt J -
Bei SETUP MENÜ Punkt J trimmen wir die Servomittenpositionen elektronisch, so dass die Servohebel in perfektem 90° Winkel
zu den Anlenkgestängen stehen. Dies ist notwendig, weil sich üblicherweise die Servokreuze mechanisch nicht so genau auf das
Servo aufstecken lassen, dass die Position von vorn herein perfekt passt. Wenn alle Servos passend ausgerichtet sind, springe nicht
gleich zum nächsten Einstellpunkt sondern führe noch die mechanische Grundeinstellung des Rotorkopfs durch.
Anfangs ist die Status LED aus, wenn alle Trimmungen auf 0 stehen. Montiere hier die Servohebel so genau wie möglich in
Mittenposition. Durch Antippen des Hecksteuerknüppels kann dann ein Servo nach dem anderen angewählt werden. Jede
Status-LED Farbe steht dabei für ein bestimmtes Servo, zusätzlich bewegt sich das gewählte Servo kurz. Durch Bewegen des
Rollsteuerknüppels kann dann, falls nötig, das gewählte Servo getrimmt werden. Es kann beliebig oft zwischen den Servos
gewechselt werden.
Status LED aus
(= Trimmung ist 0)
Wenn die Servos perfekt getrimmt sind passe die
Anlenkgestänge entsprechend der Anleitung des Helis
an und so, dass die Taumelscheibe mittig und im rechten
Winkel zur Hauptrotorwelle ausgerichtet ist und die
Rotorblätter 0° Pitchanstellwinkel haben. Stelle erst die
unteren Gestänge ein, so dass die Taumelscheibe perfekt
ausgerichtet ist und justiere dann den Anstellwinkel
der Rotorblätter mittels der Anlenkgestänge zwischen
Taumelscheibe und Blatthalter.
Falls vorgesehen stelle dann noch den
Taumelscheibenmitnehmer korrekt ein, so dass die
Mitnehmerarme bei 0° Pitch horizontal stehen und die
Kugeln für die Blatthalteranlenkgestänge exakt 90° zu
Blattlagerwelle stehen.
Hinweis: Zum Löschen der Servotrimmungen halte den Knopf bei Punkt J für mindestens 10 Sekunden gedrückt.
Ausrichten der Taumelscheibenservos
Wähle eines der Servos an den
Ausgängen CH1 - CH3 (CH7)
Tippe Heck links oder
rechts zum Anwählen
der Servos
CH2 CH3
CH1
Mit dem Rollsteuerknüppel kann die
Swashplate centered
vertically on main shaft
Mittenposition verändert werden
0° pitch
Anti-rotation guide leveled
horizontally and twisted
correctly
Swashplate leveled horizontally
Linkage balls of swashplate
outer ring and blade grips
must be on one line
