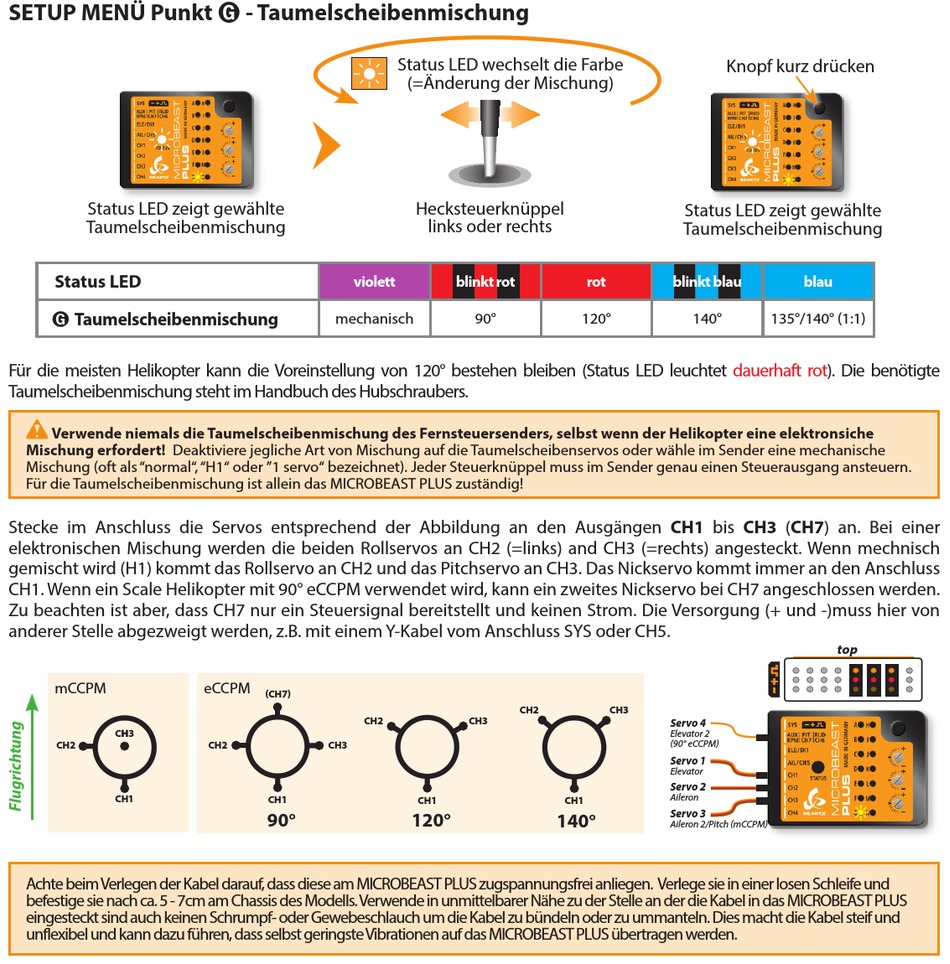

Beastx MICROBEAST PLUS Schnellstartanleitung Seite 16

SETUP MENÜ Punkt G - Taumelscheibenmischung
Status LED zeigt gewählte
Taumelscheibenmischung
Status LED
G Taumelscheibenmischung
Für die meisten Helikopter kann die Voreinstellung von 120° bestehen bleiben (Status LED leuchtet
Taumelscheibenmischung steht im Handbuch des Hubschraubers.
Verwende niemals die Taumelscheibenmischung des Fernsteuersenders, selbst wenn der Helikopter eine elektronsiche
Mischung erfordert! Deaktiviere jegliche Art von Mischung auf die Taumelscheibenservos oder wähle im Sender eine mechanische
Mischung (oft als "normal", "H1" oder "1 servo" bezeichnet). Jeder Steuerknüppel muss im Sender genau einen Steuerausgang ansteuern.
Für die Taumelscheibenmischung ist allein das MICROBEAST PLUS zuständig!
Stecke im Anschluss die Servos entsprechend der Abbildung an den Ausgängen CH1 bis CH3 (CH7) an. Bei einer
elektronischen Mischung werden die beiden Rollservos an CH2 (=links) and CH3 (=rechts) angesteckt. Wenn mechnisch
gemischt wird (H1) kommt das Rollservo an CH2 und das Pitchservo an CH3. Das Nickservo kommt immer an den Anschluss
CH1. Wenn ein Scale Helikopter mit 90° eCCPM verwendet wird, kann ein zweites Nickservo bei CH7 angeschlossen werden.
Zu beachten ist aber, dass CH7 nur ein Steuersignal bereitstellt und keinen Strom. Die Versorgung (+ und -)muss hier von
anderer Stelle abgezweigt werden, z.B. mit einem Y-Kabel vom Anschluss SYS oder CH5.
mCCPM
CH H3
CH2
CH1
Achte beim Verlegen der Kabel darauf, dass diese am MICROBEAST PLUS zugspannungsfrei anliegen. Verlege sie in einer losen Schleife und
befestige sie nach ca. 5 - 7cm am Chassis des Modells. Verwende in unmittelbarer Nähe zu der Stelle an der die Kabel in das MICROBEAST PLUS
eingesteckt sind auch keinen Schrumpf- oder Gewebeschlauch um die Kabel zu bündeln oder zu ummanteln. Dies macht die Kabel steif und
unflexibel und kann dazu führen, dass selbst geringste Vibrationen auf das MICROBEAST PLUS übertragen werden.
violett
mechanisch
eCCPM
(CH7)
CH2
CH 2 C H3
CH1
90°
Status LED wechselt die Farbe
(=Änderung der Mischung)
Hecksteuerknüppel
links oder rechts
blinkt rot
90°
CH2
CH3
CH1 CH1
120° 140°
Knopf kurz drücken
Status LED zeigt gewählte
Taumelscheibenmischung
rot blinkt blau
120° 140°
dauerhaft
CH3
Servo 4
Elevator 2
(90° eCCPM)
Servo 1
Elevator
Servo 2
Aileron
Servo 3
Aileron 2/Pitch (mCCPM)
blau
135°/140° (1:1)
rot). Die benötigte
top
