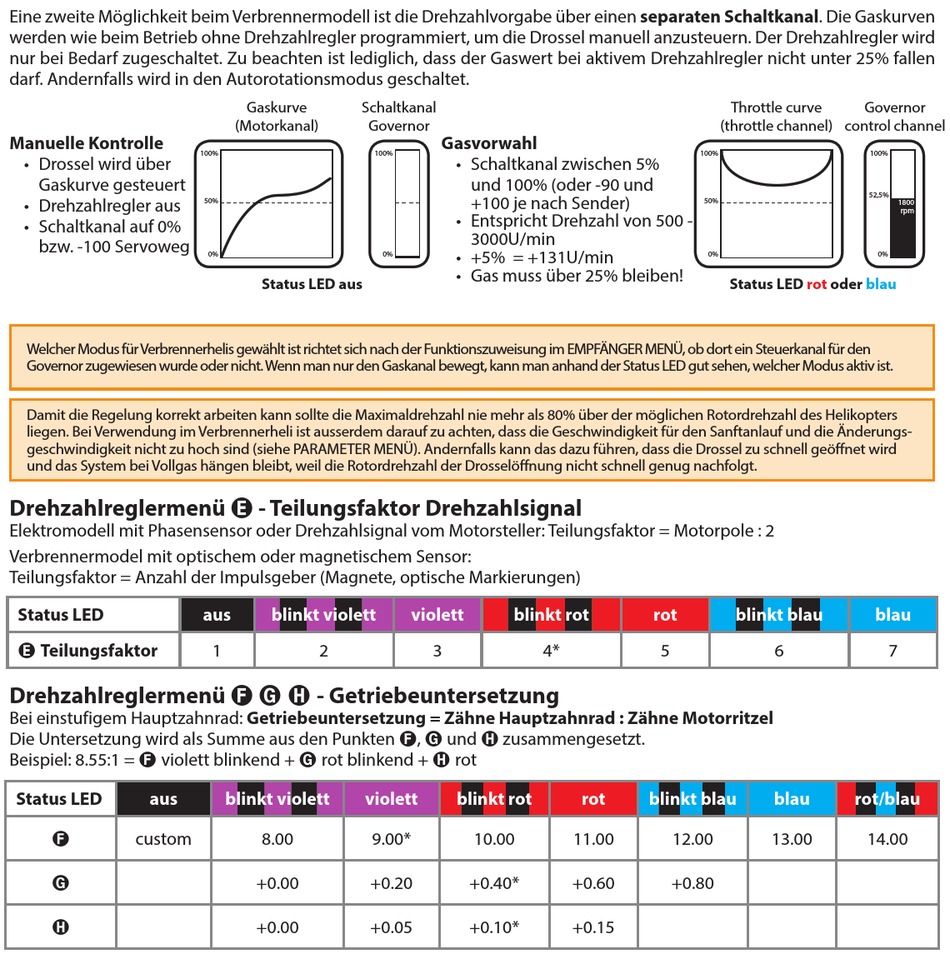

Beastx MICROBEAST PLUS Schnellstartanleitung Seite 25

Eine zweite Möglichkeit beim Verbrennermodell ist die Drehzahlvorgabe über einen separaten Schaltkanal. Die Gaskurven
werden wie beim Betrieb ohne Drehzahlregler programmiert, um die Drossel manuell anzusteuern. Der Drehzahlregler wird
nur bei Bedarf zugeschaltet. Zu beachten ist lediglich, dass der Gaswert bei aktivem Drehzahlregler nicht unter 25% fallen
darf. Andernfalls wird in den Autorotationsmodus geschaltet.
Manuelle Kontrolle
• Drossel wird über
Gaskurve gesteuert
• Drehzahlregler aus
• Schaltkanal auf 0%
bzw. -100 Servoweg
Welcher Modus für Verbrennerhelis gewählt ist richtet sich nach der Funktionszuweisung im EMPFÄNGER MENÜ, ob dort ein Steuerkanal für den
Governor zugewiesen wurde oder nicht. Wenn man nur den Gaskanal bewegt, kann man anhand der Status LED gut sehen, welcher Modus aktiv ist.
Damit die Regelung korrekt arbeiten kann sollte die Maximaldrehzahl nie mehr als 80% über der möglichen Rotordrehzahl des Helikopters
liegen. Bei Verwendung im Verbrennerheli ist ausserdem darauf zu achten, dass die Geschwindigkeit für den Sanftanlauf und die Änderungs-
geschwindigkeit nicht zu hoch sind (siehe PARAMETER MENÜ). Andernfalls kann das dazu führen, dass die Drossel zu schnell geöffnet wird
und das System bei Vollgas hängen bleibt, weil die Rotordrehzahl der Drosselöffnung nicht schnell genug nachfolgt.
Drehzahlreglermenü E - Teilungsfaktor Drehzahlsignal
Elektromodell mit Phasensensor oder Drehzahlsignal vom Motorsteller: Teilungsfaktor = Motorpole : 2
Verbrennermodel mit optischem oder magnetischem Sensor:
Teilungsfaktor = Anzahl der Impulsgeber (Magnete, optische Markierungen)
Status LED
E Teilungsfaktor
Drehzahlreglermenü F G H - Getriebeuntersetzung
Bei einstufigem Hauptzahnrad: Getriebeuntersetzung = Zähne Hauptzahnrad : Zähne Motorritzel
Die Untersetzung wird als Summe aus den Punkten F, G und H zusammengesetzt.
Beispiel: 8.55:1 = F violett blinkend + G rot blinkend + H rot
Status LED aus
custom
F
G
H
Gaskurve Schaltkanal
(Motorkanal)
Governor
100% 100%
50%
0%
Status LED aus
aus blinkt violett
1 2
blinkt violett violett
8.00 9.00*
+0.00 +0.20
+0.00 +0.05
Gasvorwahl
• Schaltkanal zwischen 5%
und 100% (oder -90 und
+100 je nach Sender)
• Entspricht Drehzahl von 500 -
3000U/min
• +5% = +131U/min
0%
• Gas muss über 25% bleiben!
violett blinkt rot
3 4*
blinkt rot
10.00
+0.40*
+0.10*
Throttle curve
(throttle channel)
100%
50%
0%
Status LED
rot blinkt blau
5
rot blinkt blau
11.00 12.00
+0.60 +0.80
+0.15
Governor
control channel
100%
52,5%
1800
rpm
0%
rot oder blau
blau
6 7
blau rot/blau
13.00 14.00
