Rechte/
linke Seite
des Patienten

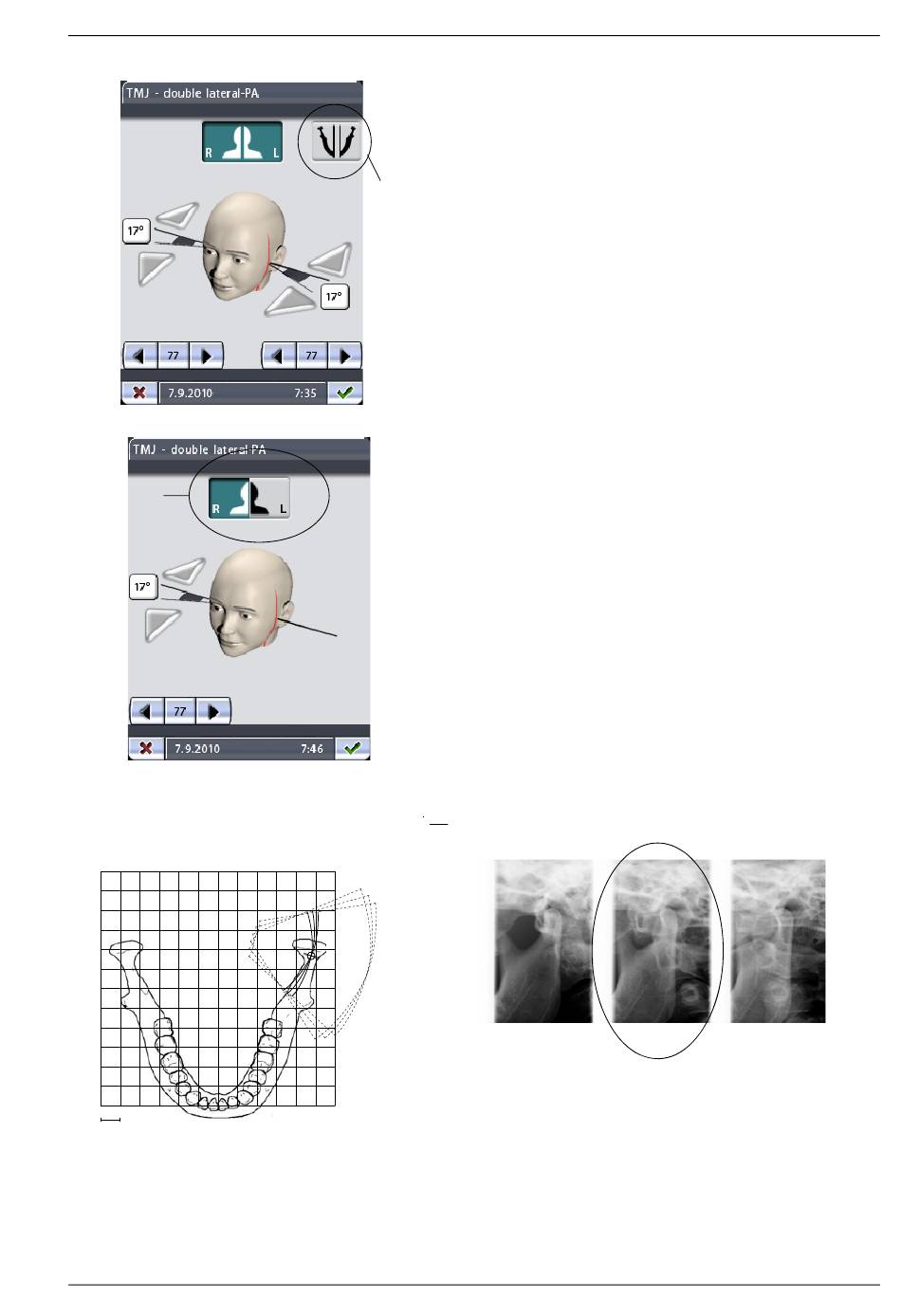

3-Winkel lateral, links
1 cm
Erste Aufnahme = gewählter Winkel - 7°
Zweite Aufnahme = vom Benutzer gewählter Winkel
(voreingestellter Standardwinkel: 17°)
Dritte Aufnahme = gewählter Winkel + 7°
Bedienungsanleitung
Wenn die linke und rechte Seite des Patienten
asymmetrisch sind, müssen Sie den Aufnahmebereich
und den Aufnahmewinkel (laterale Ansichten) auf der
anderen Seite separat einstellen. Drücken Sie hierzu das
Symbol für symmetrische/asymmetrische Einstellung, und
wählen Sie die asymmetrische Einstellung. Dann können
Symmetrische/
Sie die andere Seite nach Bedarf einstellen. In der
asymmetrische
asymmetrischen Einstellung wird das Symbol mit einem
Einstellung
geteilten Kiefer dargestellt (zwei Linien in der Mitte).
HINWEIS In der asymmetrischen Einstellung wird durch
Drücken der Positionspfeile im TMG-Display nur die
Aufnahmeposition auf der linken Seite des Patienten
geändert.
Mit den Rechts-/Links-Schaltflächen oben im Display
können Sie wählen, von welcher Seite die Aufnahmen
gemacht werden. Sie können das Gerät so einstellen,
dass es von einer oder beiden Seiten TMG-Aufnahmen
macht. Die Schaltfläche(n) der gewählten Seite(n) wird/
werden hervorgehoben. Beachten Sie, dass sich die
Schaltflächen nicht auf Ihre rechte oder linke Seite
beziehen, sondern auf die des Patienten.
HINWEIS Bei
Aufnahmewinkel in Bild Nr. 2.
1 2 3
Multiwinkelaufnahmen
3. 2.
Vom Benutzer gewählter Winkel
BEDIENPANEL
ist der gewählte
1.
