ES AZ1 HTE 2P | AZ1 HVLP P | AZ1 HTE 2S | AZ1 HVLP S

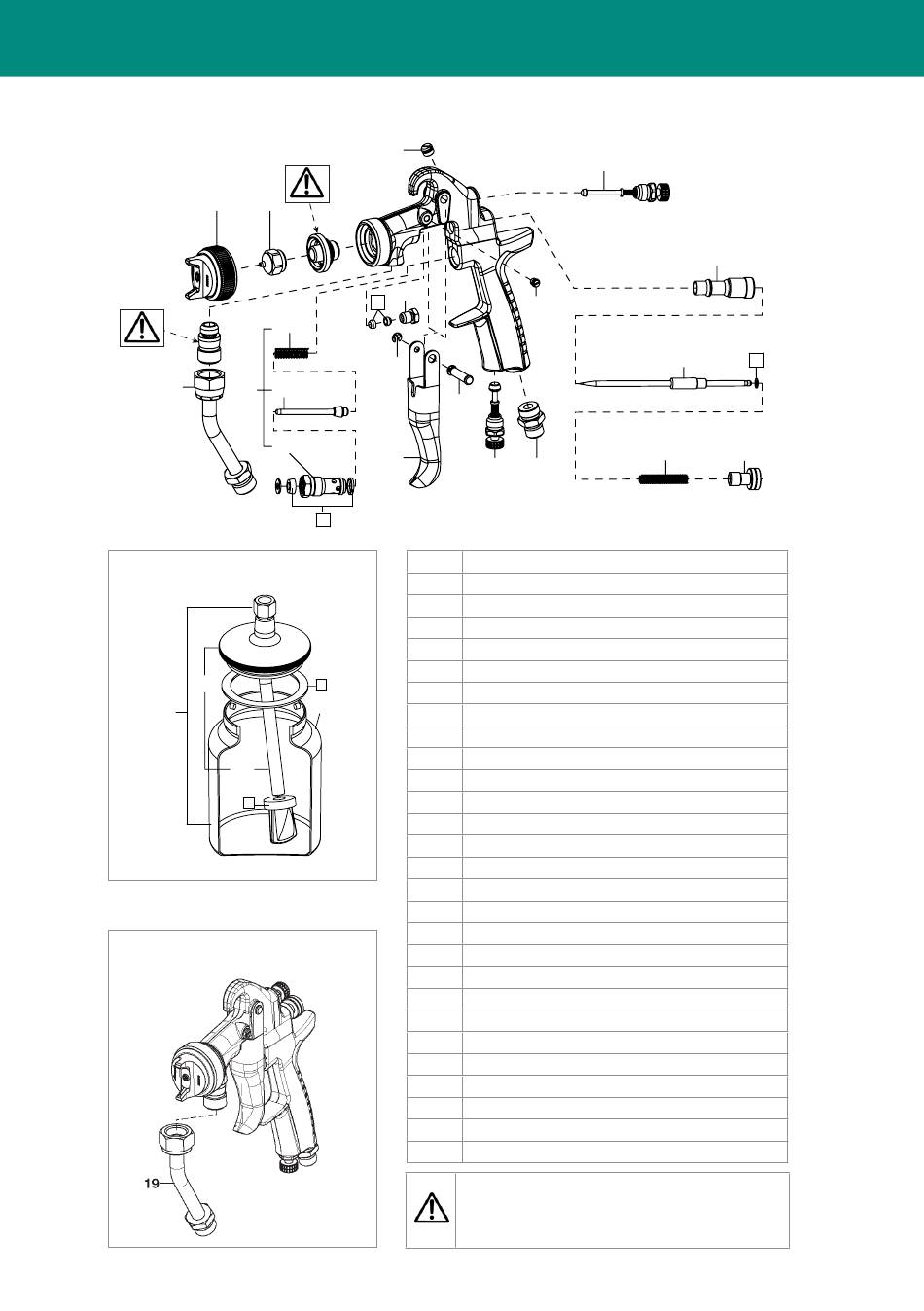

7. LISTA DE PIEZAS DE RECAMBIO

1
19
(opt)
AG-1 - Depósito de 1lt con cierre a Bayoneta
(Para los modelos a succión)
18-1
18
Tubería fluido
(opcional para los modelos a presión)
14
16-1
2
10
C
11-1
12
11 11-2
11-3
13
C
F
18-2
18-3
E
16
12
14 17
POS. DESCRIPCION
1 CASQUILLO AIRE
2 PICO FLUIDO
5 GRUPO REGULACIÓN ABANICO
6 TUERCA REGULACIÓN AGUJA
7 GUÍA REGULACIÓN AGUJA
8 MUELLE PRESIÓN AGUJA
9 AGUJA
10 TUERCA PRENSAESTOPAS
11 GRUPO VÁLVULA AIRE
11-1 MUELLE VÁLVULA AIRE
11-2 VÁLVULA AIRE
11-3 ASIENTO VÁLVULA AIRE
12 PERNO GATILLO
13 GATILLO
14 GRUPO REGULACIÓN AIRE
16 TORNILLO
16-1 TAPÓN
17 CONEXIÓN AIRE G1/4"
18 AG-1 DEPÓSITO CON CIERRE A BAYONETA DE 1 LT.
18-1 TAPA
18-2 DEPÓSITO DE 1 LT.
18-3 TUBERÍA DE ASPIRACIÓN
19 TUBERÍA FLUIDO (OPCIONAL PARA LOS MODELOS A PRESIÓN)
C GRUPO JUNTAS
D GRUPO ANILLO DE DESPLAZAMIENTO
E GRUPO FILTROS
F GRUPO JUNTAS TAPA
NUNCA QUITE LA CONEXIÓN DE FLUIDO NI EL SOPORTE PICO DEL
CUERPO DE LA PISTOLA.
Cualquier avería resultante a causa de quitar estas partes no será cubierta
por la Garantía. En caso de necesitar remplazar estas partes contacte
directamente con el Servicio Técnico.
5
7
9 D
8 6
