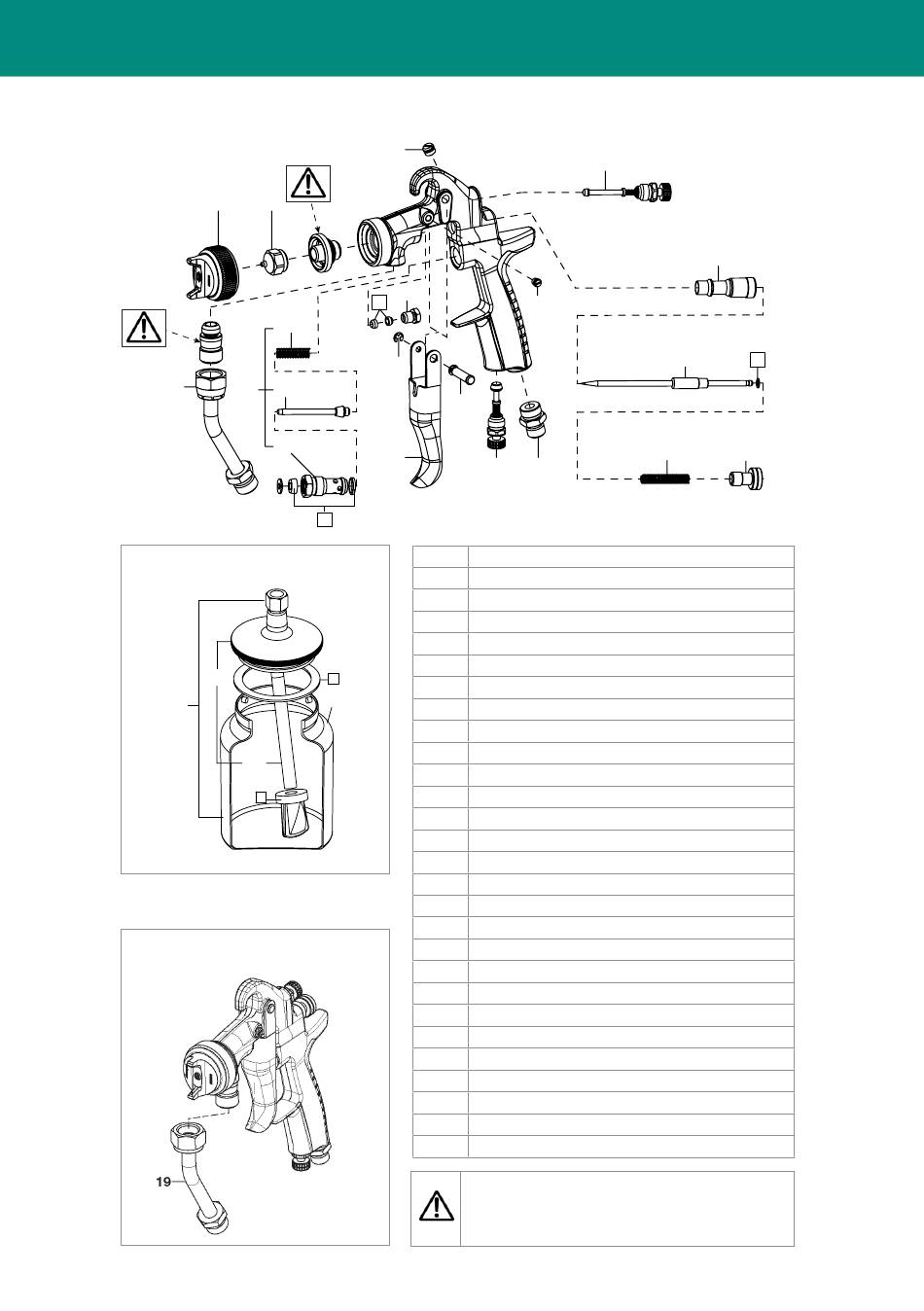

7. LISTE DES PIÈCES DE RECHANGE
1
19
(opt)
AG-1 - Reservoir à succion de 1 litre
(pour les modèles à succion)
18-1
18
Tuyau peinture
(en option pour les modèles à pression)
16-1
2
10
C
11-1
12
11 11-2
11-3
13
C
F
18-2
18-3
E
5
16
12
14 17
REP. DESCRIPTION
1 CHAPEAU
2 BUSE
5 RÈGLAGE DU JET
6 BOUTON DE RÉGLAGE PRODUIT
7 GUIDE RÉGLAGE AIGUILLE
8 RESSORT D'AIGUILLE
9 AIGUILLE
10 PRESSE ÉTOUPE
11 CLAPET D'AIR COMPLET
11-1 RESSORT DE CLAPET
11-2 CLAPET D'AIR
11-3 SIÉGE CLAPET D'AIR
12 AXE DE GÂCHETTE
13 GÂCHETTE
14 RÉGLAGE D'AIR
16 VIS
16-1 BOUCHON
17 RACCORD D'AIR G1/4"
18 AG-1 RESERVOIR COMPLET À SUCCION DE 1 LITRE
18-1 COUVERCLE
18-2 CUVE DE GODET 1 LT.
18-3 TUBE PLONGEUR
19 TUYAU PEINTURE (EN OPTION POUR MODÈLES À PRESSION)
C POCHETTE DE JOINTS
D BAGUE D'ÉTAINCHÉITÉ
E JOINTS DE GODET
F JOINTS DE COUVERCLE
NE JAMAIS DEMONTER LE RACCORD PRODUIT ET LE DIFFUSEUR D'AIR
DU CORPS DU PISTOLET!
Tout mauvais fonctionnement résultant de la suppression de ces pièces
ne sera pas couvert par la Garantie. En cas de remplacement, contactez
directement notre Service Technique.
