DE
AZ1 HTE 2P | AZ1 HVLP P | AZ1 HTE 2S | AZ1 HVLP S

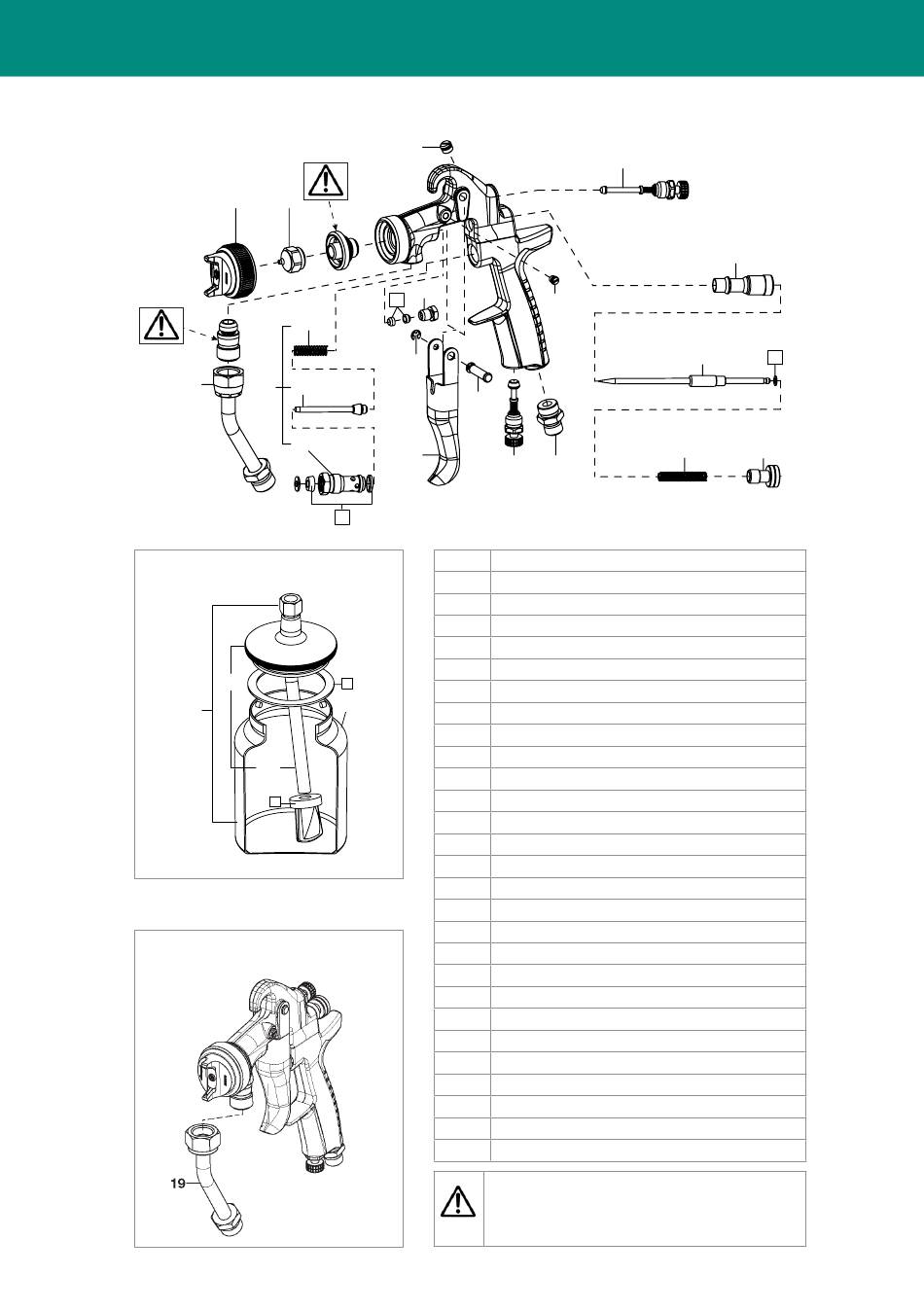

7. ERSATZTEILLISTE
19
(opt)
Saugbecher 1 lt. mit Bajonett Schließung
(Für Saug-Modelle)
18
Farbrohrf
(Fakultativ für Druck-Modelle)
20
16-1
2
1
C
11-1
11 11-2
11-3
C
18-1
F
18-2
18-3
E
10
16
12
12
13
14 17
POS. BESCHREIBUNG
1 LUFTDÜSE
2 FARBDÜSE
5 SPRITZSTRAHLREGLER
6 REGLERKNOPF
7 FARBNADELFÜHRUNG
8 RÜCKHOLFEDER FÜR FARBNADEL
9 FARBNADEL
10 FARBNADELDICHTUNG-SET
11 LUFTVENTIL-SET
11-1 RÜCKHOLFEDER FÜR LUFTVENTIL
11-2 LUFTVENTIL
11-3 LUFTVENTILSITZ
12 VERBINDUNGSTEIL FÜR ABZUGSBÜGEL
13 ABZUGSBÜGEL
14 LUFTREGULIERVENTIL
16 SCHRAUBE
16-1 BLINDSTOPFEN
17 DRUCKLUFTANSCHLUSS G1/4"
18 AG-1 SAUGBECHER IN ALUMINIUM 1 LT.
18-1 DECKEL
18-2 BEHÄLTER 1 LT.
18-3 ABSAUGSCHLAUCH
19 FARBROHR (FAKULTATIV FÜR DRUCK-MODELLE)
C DICHTUNG-SET
D SPRENGRING-SET
E FILTER-SET
F DECKELDICHTUNG-SET
ENTFERNEN SIE NIEMALS DEN MATERIALANSCHLUSSNIPPEL UND
DEN DÜSENHALTER VOM PISTOLENKÖRPER.
die durch das Entfernen der folgenden Teile entstehen, werden nicht
durch die Garantie abgedeckt. Sofern ein Austausch erfolgen muss,
kontaktieren Sie bitte direkt unseren Technischen Service.
5
7
9 D
8 6
Sämtliche Störungen,
