WA-200 | WA-101 | LPA-200 Pistola Automática

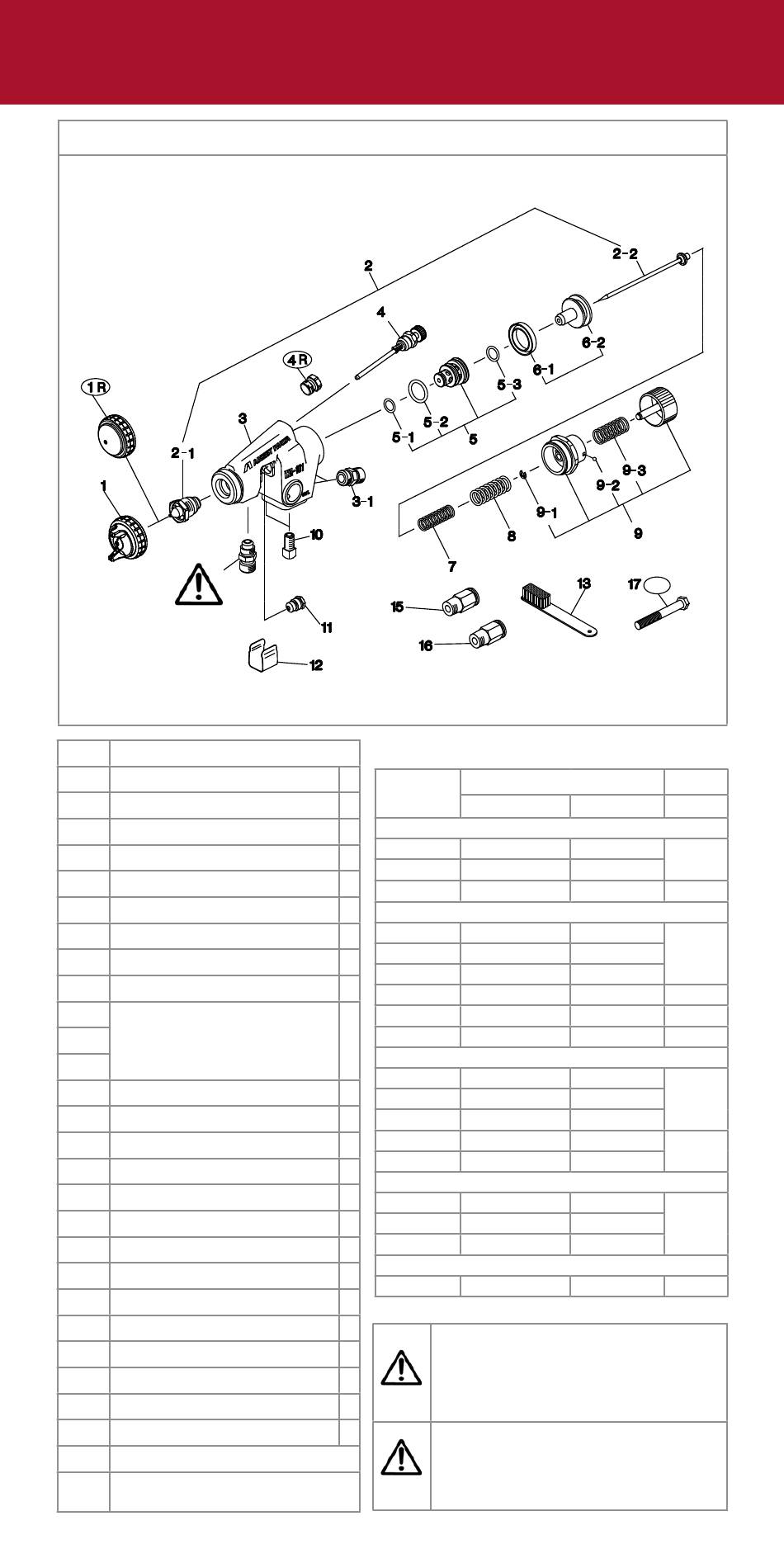

7. LISTA DE PIEZAS DE RECAMBIO

POS. DESCRIPCIÓN
1
CASQUILLO AIRE
1R
CASQUILLO AIRE (WA-101 R)
2-1
PICO FLUIDO
2-2
AGUJA
3
CUERPO PISTOLA
3-1
CONEXIÓN AIRE
4
GRUPO REGULACIÓN ABANICO
4R
TAPÓN (WA-101 R)
5
ASIENTO VÁLVULA AIRE
5-1
5-2
JUNTAS TÓRICAS
5-3
6-1
JUNTA PISTÓN
6-2
PISTÓN
7
MUELLE PRESIÓN AGUJA
8
MUELLE PISTÓN
9
GRUPO REGULACIÓN FLUIDO
9-1
CIERRE E
9-2
ESFERA
9-3
MUELLE REGULACIÓN FLUIDO
10
TUERCA DE FIJACIÓN
11
CARTUCHO JUNTA AGUJA
12
PROTECCIÓN
13
ESCOBILLA
15
INJERTO RÁPIDO Ø 6 (CYL)
16
INJERTO RÁPIDO Ø 8 (CAP)
17
TORNILLO DE EXTRACCION (WA-200 ZP)
Las piezas marcadas son piezas
•
sometidas a desgaste.
COMBINACIÓNES - PICO FLUIDO Y AGUJA
MODELOS
Tamaño ø mm
WA-101
•
WA-101 0.8 (0.031)
•
WA-101 1.0 (0.039)
WA-101 R 0.5 (0.020)
WA-200
WA-200 0.8 (0.031)
WA-200 1.0 (0.039)
WA-200 1.2 (0.047)
WA-200 1.5 (0.059)
WA-200 2.0 (0.079)
WA-200 2.5 (0.098)
•
WA-200 WB
WA-200 WB 0.8 (0.031)
•
WA-200 WB 1.0 (0.039)
WA-200 WB 1.2 (0.047)
WA-200 WB 1.4 (0.055)
WA-200 WB 1.6 (0.063)
WA-200 ZP
WA-200 ZP 1.5 (0.059)
WA-200 ZP 2.0 (0.079)
WA-200 ZP 2.5 (0.098)
LPA-200
LPA-200 1.8 (0.071)
•
NUNCA QUITE LA CONEXIÓN DE FLUIDO DEL
CUERPO DE LA PISTOLA. Cualquier avería
resultante a causa de quitar estas partes
no será cubierta por la Garantía. En caso de
necesitar remplazar estas partes contacte
directamente con el Servicio Técnico.
Durante la fase de pedido se ruega especificar
siempre el modelo de la pistola, el nombre
del recambio con su número de referencia,
y la sigla del casquillo de aire, del pico fluido
y de la aguja.
ZP
PICO FLUIDO
Tipo
W101/08
W101/10
W101/05
W200/08
W200/10
W200/12
W200/15
W200/20
W200/25
200WB/08
200WB/10
200WB/12
200WBS1/14
200WB/16
W200/15Z
W200/20Z
W200/25Z
L200/12
ES
AGUJA
Tipo
WA12
WA05
WA12
WA15
WA20
WA25
WA12
WA15
-----
WA12
