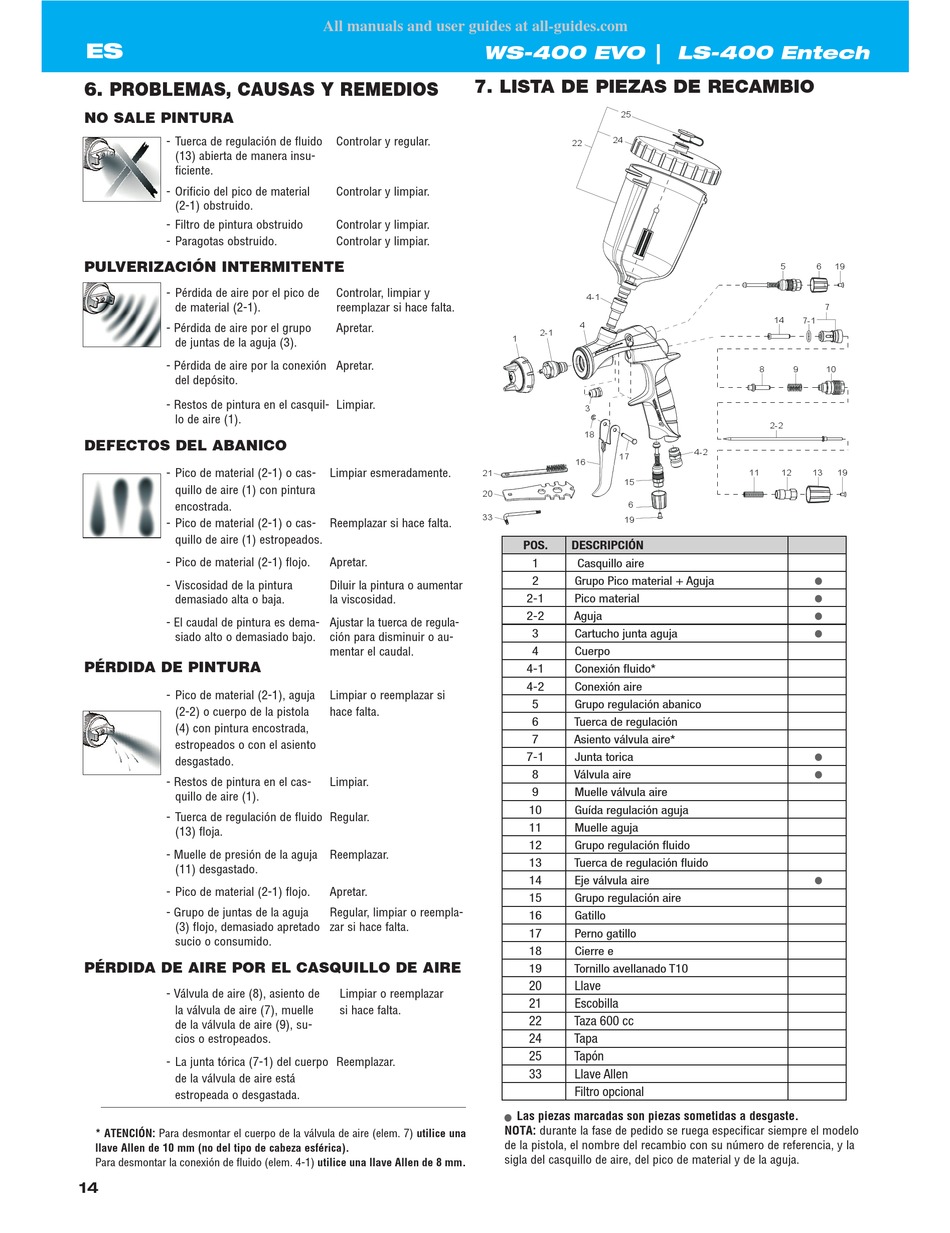

6. PROBLEMAS, CAUSAS Y REMEDIOS

NO SALE PINTURA
- Tuerca de regulación de fluido
(13) abierta de manera insu-
ficiente.
- Orificio del pico de material
(2-1) obstruido.
- Filtro de pintura obstruido
- Paragotas obstruido.
PULVERIZACIÓN INTERMITENTE
- Pérdida de aire por el pico de
de material (2-1).
- Pérdida de aire por el grupo
de juntas de la aguja (3).
- Pérdida de aire por la conexión Apretar.
del depósito.
- Restos de pintura en el casquil- Limpiar.
lo de aire (1).
DEFECTOS DEL ABANICO
- Pico de material (2-1) o cas-
quillo de aire (1) con pintura
encostrada.
- Pico de material (2-1) o cas-
quillo de aire (1) estropeados.
- Pico de material (2-1) flojo.
- Viscosidad de la pintura
demasiado alta o baja.
- El caudal de pintura es dema- Ajustar la tuerca de regula-
siado alto o demasiado bajo.
PÉRDIDA DE PINTURA
- Pico de material (2-1), aguja
(2-2) o cuerpo de la pistola
(4) con pintura encostrada,
estropeados o con el asiento
desgastado.
- Restos de pintura en el cas-
quillo de aire (1).
- Tuerca de regulación de fluido Regular.
(13) floja.
- Muelle de presión de la aguja Reemplazar.
(11) desgastado.
- Pico de material (2-1) flojo.
- Grupo de juntas de la aguja
(3) flojo, demasiado apretado zar si hace falta.
sucio o consumido.
PÉRDIDA DE AIRE POR EL CASQUILLO DE AIRE
- Válvula de aire (8), asiento de
la válvula de aire (7), muelle
de la válvula de aire (9), su-
cios o estropeados.
- La junta tórica (7-1) del cuerpo Reemplazar.
de la válvula de aire está
estropeada o desgastada.
* ATENCIÓN: Para desmontar el cuerpo de la válvula de aire (elem. 7) utilice una
llave Allen de 10 mm (no del tipo de cabeza esférica).
Para desmontar la conexión de fluido (elem. 4-1) utilice una llave Allen de 8 mm.
14
All manuals and user guides at all-guides.com
WS-400 EVO | LS-400 Entech

7. LISTA DE PIEZAS DE RECAMBIO

Controlar y regular.
Controlar y limpiar.
Controlar y limpiar.
Controlar y limpiar.
Controlar, limpiar y
reemplazar si hace falta.
Apretar.
Limpiar esmeradamente.
21
20
33
Reemplazar si hace falta.
Apretar.
Diluir la pintura o aumentar
la viscosidad.
ción para disminuir o au-
mentar el caudal.
Limpiar o reemplazar si
hace falta.
Limpiar.
Apretar.
Regular, limpiar o reempla-
Limpiar o reemplazar
si hace falta.
25
24
22
4-1
4
2-1
1
3
18
17
16
15
6
19
POS. DESCRIPCIÓN
1 Casquillo aire
2 Grupo Pico material + Aguja
2-1 Pico material
2-2 Aguja
3 Cartucho junta aguja
4 Cuerpo
4-1 Conexión fluido*
4-2 Conexión aire
5 Grupo regulación abanico
6 Tuerca de regulación
7 Asiento válvula aire*
7-1 Junta torica
8 Válvula aire
9 Muelle válvula aire
10 Guída regulación aguja
11 Muelle aguja
12 Grupo regulación fluido
13 Tuerca de regulación fluido
14 Eje válvula aire
15 Grupo regulación aire
16 Gatillo
17 Perno gatillo
18 Cierre e
19 Tornillo avellanado T10
20 Llave
21 Escobilla
22 Taza 600 cc
24 Tapa
25 Tapón
33 Llave Allen
Filtro opcional
Las piezas marcadas son piezas sometidas a desgaste.
n
NOTA: durante la fase de pedido se ruega especificar siempre el modelo
de la pistola, el nombre del recambio con su número de referencia, y la
sigla del casquillo de aire, del pico de material y de la aguja.
5 6 19
7
14
7-1
8 9 10
2-2
4-2
11 12 13 19
n
n
n
n
n
n
n
