AZ1 HTE 2P | AZ1 HVLP P | AZ1 HTE 2S | AZ1 HVLP S
7. RESERVDELSLISTA
19
(opt)
AG-1 - Aluminium kopp 1 lt.
(för sug-modeller)
18
Färgrör
(valfritt för tryckmodeller)
16-1
2
1
C
11-1
11 11-2
11-3
C
18-1
F
18-2
18-3
E
10
16
12
12
13
14 17

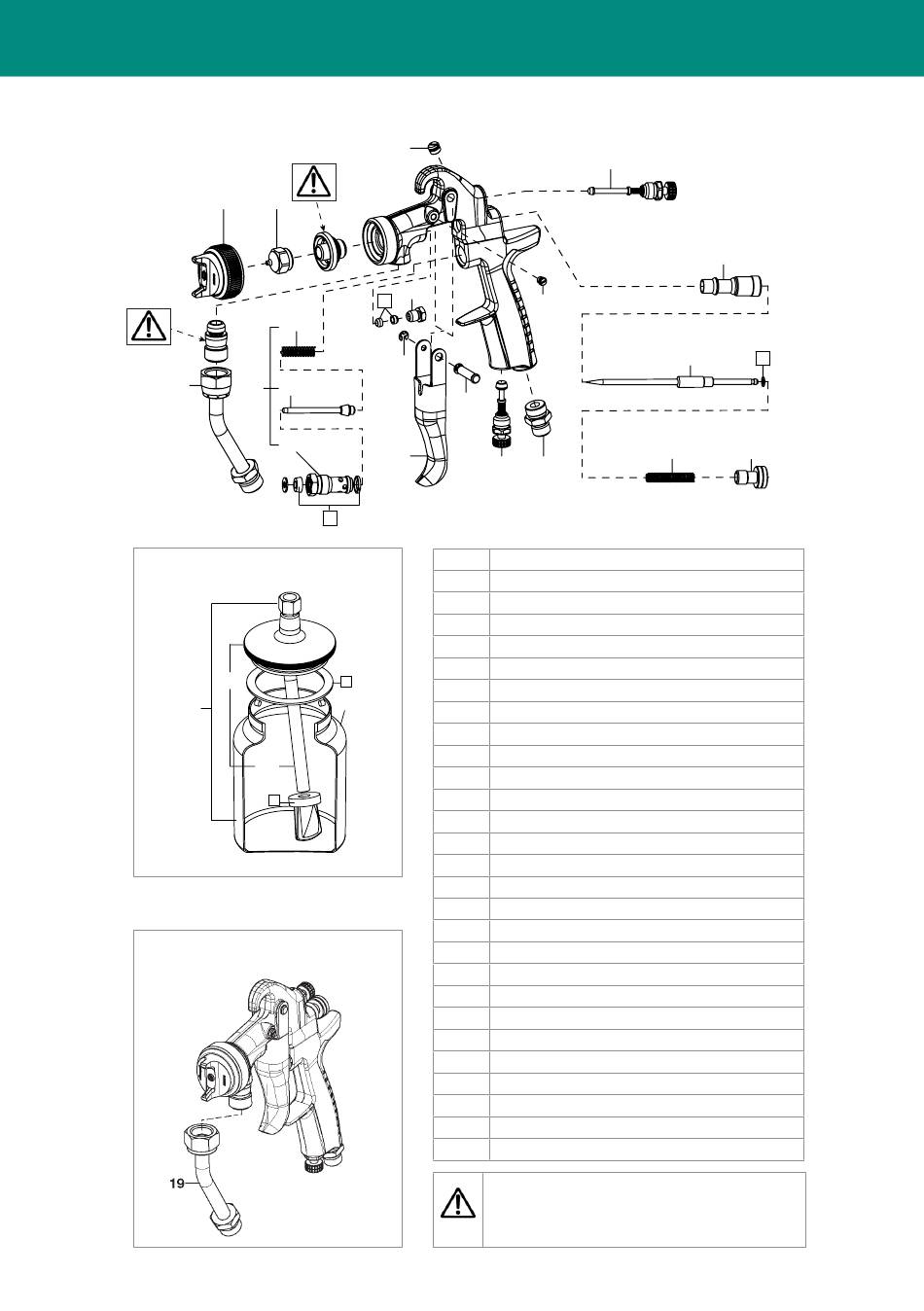

POS. RESERVDELSFÖRTECKNING
1 LUFTMUNSTYCKE
2 FÄRGMUNSTYCKE
5 STÄLLSKRUV FÖR SPRUTBILD
6 STÄLLSKRUV FÖR FÄRGNÅL
7 FÄRGNÅLSJUSTERING
8 NÅLFJÄDER
9 FÄRGNÅL
10 NÅLPACKNINGSMUTTER
11 LUFTVENTILSATS
11-1 LUFTVENTILFJÄDER
11-2 LUFTVENTIL
11-3 LUFTVENTILSÄTE
12 AVTRYCKARSTIFT
13 AVTRYCKARE
14 LUFTREGLERVENTIL
16 SKRUV
16-1 PLUGG
17 LUFTNIPPEL G1/4"
18 AG-1 COMPLETT KOPP SET 1 lt.
18-1 LOCK SET
18-2 BEHÄLLARE 1 LT.
18-3 SUGRÖR
19 FÄRGRÖR (VALFRITT FÖR TRYCKMODELLER)
C PACKNINGS SET
D JUSTERINGS RING SET
E FÄRG FILTER SET
F LOCK PACKNING SET
SETA ALDRIG BORT FÄRGNIPPEL och MUNSTYCKSHÅLLARE
FRÅN PISTOLKROPPEN! Fel som uppstår på grund av
avlägsnande av dessa delar, kommer inte att täckas av garantin.
Vid utbyte av delarna, kontakta din tekniska service direkt.
