IT AZ1 HTE 2P | AZ1 HVLP P | AZ1 HTE 2S | AZ1 HVLP S

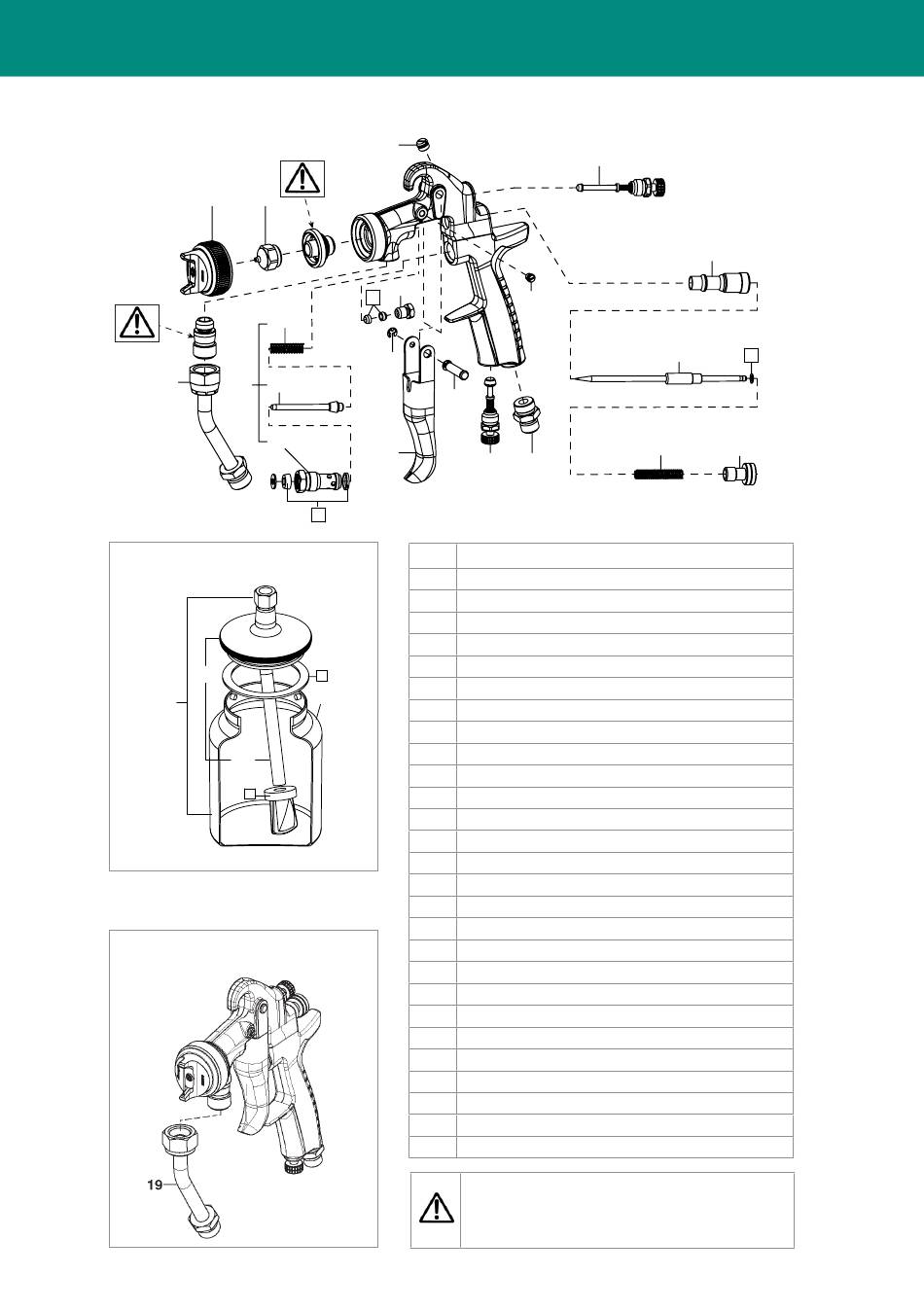

7. ELENCO PARTI DI RICAMBIO

1
19
(opt)
AG-1 - Tazza da 1lt con chiusura a Baionetta
(per modelli a sifone)
18-1
18
Tubo vernice
(Opzionale per modelli a pressione)
8
16-1
2
10
C
11-1
12
11 11-2
11-3
13
C
F
18-2
18-3
E
5
16
12
14 17
POS. DESCRIZIONE
1 UGELLO ARIA
2 UGELLO MATERIALE
5 SET REGOLAZIONE VENTAGLIO
6 DADO REGOLAZIONE ASTINA
7 GUIDA REGOLAZIONE ASTINA
8 MOLLA ASTINA
9 SET ASTINA
10 GHIERA PREMISTOPPA
11 SET VALVOLA ARIA
11-1 MOLLA VALVOLA ARIA
11-2 VALVOLA ARIA
11-3 SEDE VALVOLA ARIA
12 PERNO GRILLETTO
13 GRILLETTO
14 SET REGOLAZIONE ARIA
16 VITE
16-1 TAPPO
17 RACCORDO ARIA G1/4"
18 SERBATOIO COMPLETO DA 1L. CON CHIUSURA A BAIONETTA
18-1 COPERCHIO
18-2 SERBATOIO DA 1 LT.
18-3 TUBO DI PESCAGGIO
19 TUBO VERNICE (OPZIONALE PER MODELLI A PRESSIONE - G3/8")
C SET GUARNIZIONI
D SET ANELLO DI SCORRIMENTO
E SET FILTRI TAZZA
F SET GUARNIZIONI COPERCHIO
MAI RIMUOVERE IL RACCORDO MATERIALE ED IL PORTAGETTO DAL
CORPO PISTOLA! Gli eventuali malfunzionamenti derivanti dalla rimozione
delle seguenti parti non saranno coperti dalla Garanzia. In caso di sostituzi-
one rivolgersi direttamente al Servizio Tecnico di Assistenza.
7
9 D
8 6
