6. PROBLEMAS, CAUSAS Y REMEDIOS
NO SALE PINTURA
- Tuerca de regulación de fluido
(13) abierta de manera insu-
ficiente.
- Orificio del pico de material
(2-1) obstruido.
- Filtro de pintura obstruido
- Paragotas obstruido.
PULVERIZACIÓN INTERMITENTE
- Pérdida de aire por el pico de
de material (2-1).
- Pérdida de aire por el grupo
de juntas de la aguja (3).
- Pérdida de aire por la conexión Apretar.
del depósito o por la conexión
del tubo de pintura.
- Restos de pintura en el casquil- Limpiar.
lo de aire (1).
DEFECTOS DEL ABANICO
- Pico de material (2-1) o cas-
quillo de aire (1) con pintura
encostrada.
- Pico de material (2-1) o cas-
quillo de aire (1) estropeados.
- Pico de material (2-1) flojo.
- Viscosidad de la pintura
demasiado alta o baja.
- El caudal de pintura es dema- Ajustar la tuerca de regula-
siado alto o demasiado bajo.
PÉRDIDA DE PINTURA
- Pico de material (2-1), aguja
(2-2) o cuerpo de la pistola
(4) con pintura encostrada,
estropeados o con el asiento
desgastado.
- Restos de pintura en el cas-
quillo de aire (1).
- Tuerca de regulación de fluido Regular.
(13) floja.
- Muelle de presión de la aguja Reemplazar.
(11) desgastado.
- Pico de material (2-1) flojo.
- Grupo de juntas de la aguja
(3) flojo, demasiado apretado zar si hace falta.
sucio o consumido.
PÉRDIDA DE AIRE POR EL CASQUILLO DE AIRE
- Válvula de aire (8), asiento de
la válvula de aire (7), muelle
de la válvula de aire (9), su-
cios o estropeados.
- La junta tórica (7-1) del cuerpo Reemplazar.
de la válvula de aire está
estropeada o desgastada.
* ATENCIÓN: Para desmontar el cuerpo de la válvula de aire (elem. 7) utilice una
llave Allen de 10 mm (no del tipo de cabeza esférica).
Para desmontar la conexión de fluido (elem. 4-1) utilice una llave Allen de 8 mm.

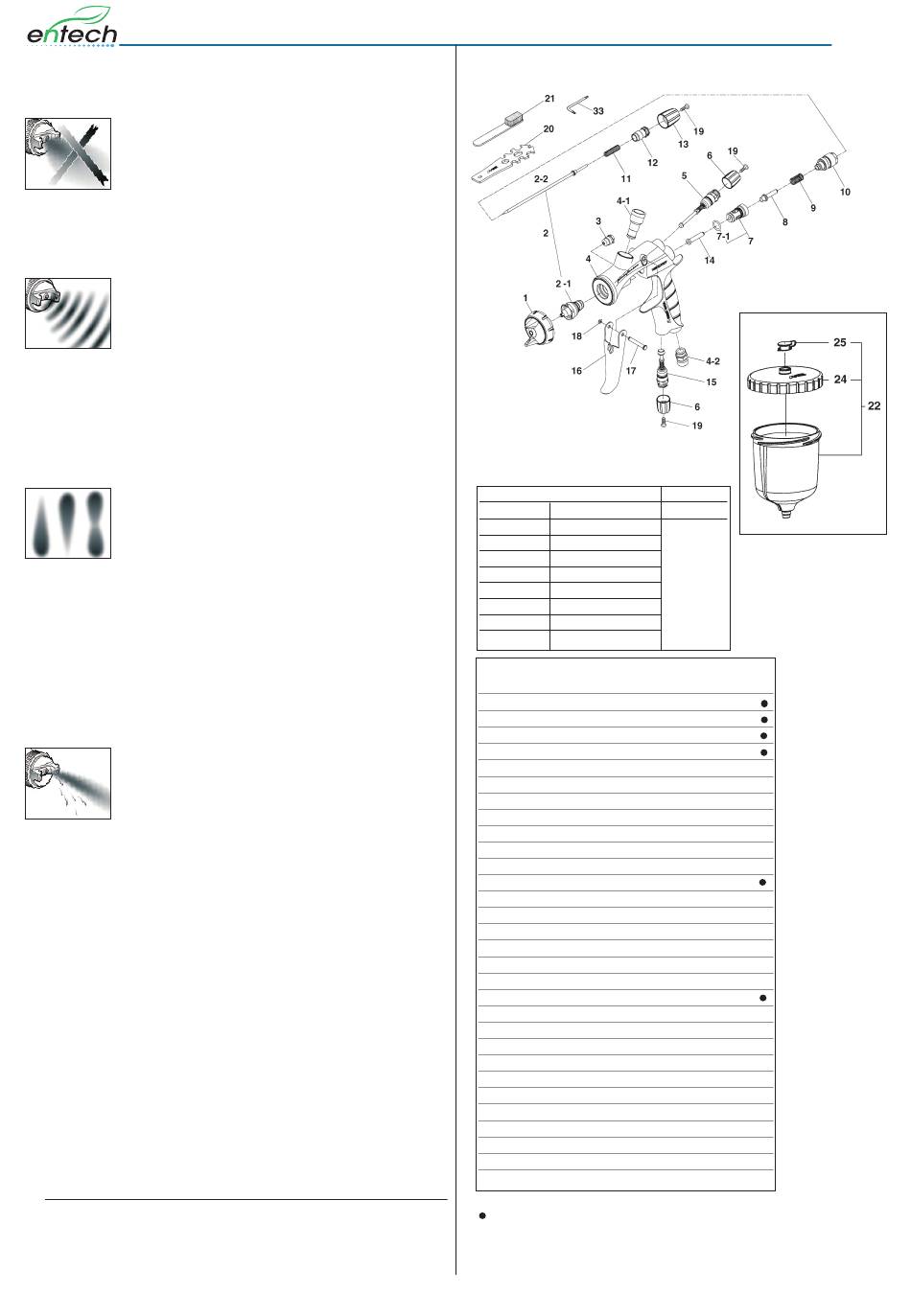

7. LISTA DE PIEZAS DE RECAMBIO
Controlar y regular.
Controlar y limpiar.
Controlar y limpiar.
Controlar y limpiar.
Controlar, limpiar y
reemplazar si hace falta.
Apretar.
Limpiar esmeradamente.
Reemplazar si hace falta.
Apretar.
Diluir la pintura o aumentar
la viscosidad.
ción para disminuir o au-
mentar el caudal.
Limpiar o reemplazar si
hace falta.
Limpiar.
Apretar.
Regular, limpiar o reempla-
Limpiar o reemplazar
si hace falta.
Conjunto grupo pico de material + aguja
Pico fluido
ø
Medida
Sigla
1.2 ET
LS400/ ET12
1.3 ET
LS400/ ET13
1.4 ET
LS400/ ET14
1.5 ET
LS400/ ET15
1.2 ETS
LS400/ ETS12
1.3 ETS
LS400/ ETS13
1.4 ETS
LS400/ ETS14
1.5 ETS
LS400/ ETS15
DESCRIPCION
Casquillo aire
Grupo Pico material + Aguja
Pico material
Aguja
Cartucho junta aguja
Cuerpo
Conexión fluido*
Conexión aire
Grupo regulación abanico
Tuerca de regulación
Asiento válvula aire*
Junta torica
Válvula aire
Muelle válvula aire
Guída regulación aguja
Muelle aguja
Grupo regulación fluido
Tuerca de regulación fluido
Eje válvula aire
Grupo regulación aire
Gatillo
Perno gatillo
Cierre e
Tornillo avellanado T10
Llave
Escobilla
Taza 600 cc
Tapa
Tapón
Llave Allen
Filtro (optional)
Las piezas marcadas son piezas sometidas a desgaste.
NOTA: durante la fase de pedido se ruega especificar siempre el modelo de
la pistola, el nombre del recambio con su número de referencia, y la sigla
del casquillo de aire, del pico de material y de la aguja.
ES
Taza 600 cc
Aguja
Sigla
20015
POS.
Pos. 1
Pos. 2
Pos. 2-1
Pos. 2-2
Pos. 3
Pos. 4
Pos. 4-1
Pos. 4-2
Pos. 5
Pos. 6
Pos. 7
Pos. 7-1
Pos. 8
Pos. 9
Pos. 10
Pos. 11
Pos. 12
Pos. 13
Pos. 14
Pos. 15
Pos. 16
Pos. 17
Pos. 18
Pos. 19
Pos. 20
Pos. 21
Pos. 22
Pos. 24
Pos. 25
Pos. 33
12
