AZ1 HTE 2P | AZ1 HVLP P | AZ1 HTE 2S | AZ1 HVLP S

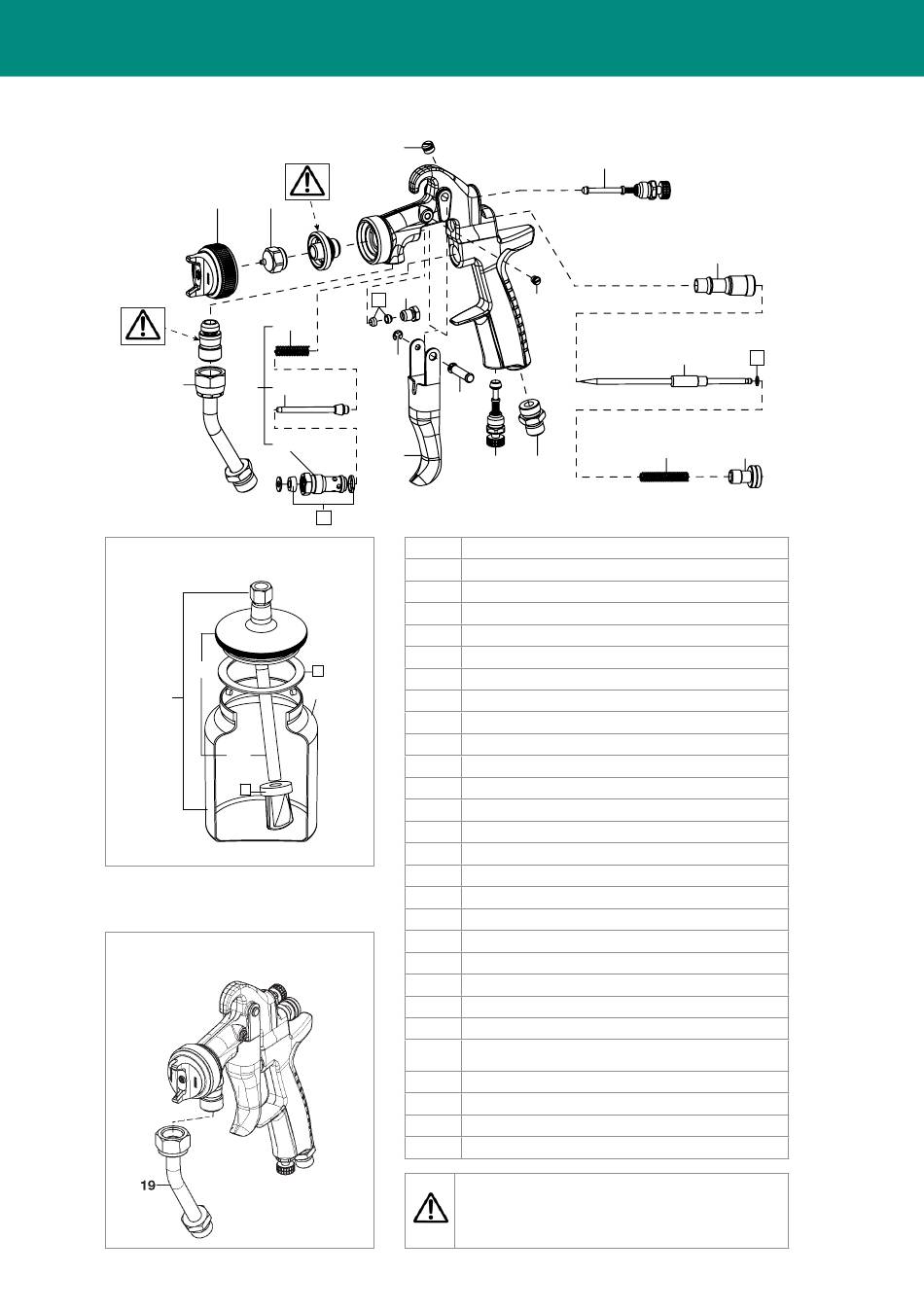

7. LISTA PEÇAS SOBRESSALENTES
1
19
(opt)
AG-1 - Copo de sifão com fecho baioneta
(para os modelos de sifão)
18-1
18
Tubulação de pintura
(opcional para os modelos de pressão)
16-1
2
10
C
11-1
12
11 11-2
11-3
13
C
F
18-2
18-3
E
16
12
14 17
REF. DESCRIÇÃO
1 ESPALHADOR
2 BICO DO PRODUTO
5 REGULADOR DO LEQUE
6 BOTÃO DO AJUSTE
7 GUIA AJUSTE DA AGULHA
8 MOLA DA AGULHA
9 AGULHA
10 JUNTA DA AGULHA
11 VÁLVULA DE AR
11-1 MOLA DA VÁLVULA DE AR
11-2 VÁLVULA DE AR
11-3 ASSENTO DA VÁLVULA DE AR
12 EIXO DE GATILHO
13 GATILHO
14 REGULADOR DE AR
16 PARAFUSO
16-1 PLUGUE
17 CONECTOR DO AR G1/4"
18 AG-1 COPO DE SIFÃO COM FECHO BAIONETA 1 LT.
18-1 TAMPA
18-2 COPO DE 1 LT.
18-3 TUBULAÇÃO DE SUCÇÃO
TUBULAÇÃO DE PINTURA
19
(OPCIONAL PARA MODELOS DE PRESSÃO)
C KIT DE JUNTAS
D KIT ANEL DE DESLIZAMENTO
E FILTRO DO COPO
F JUNÇÃO DA TAMPA
NUNCA REMOVER O CONECTOR DO PRODUTO E O SUPORTE DO BICO
DO CORPO DA PISTOLA!
Quaisquer avarias resultantes da remoção destas peças não serão cobertos
pela Garantia. Em caso de substituição, contacte o seu Serviço Técnico
diretamente.
5
7
9 D
8 6
PT
17
