Heizkreisregelung
Betriebsarten
Messwerterfassung
Führungsgrössen
Sollwerte
Siemens
Building Technologies
B71
B9
N1
T
M1
Y5
U2
B1 M
P
T
Y1
M
T
B7
M
Kx
A6 Raumgerät / Raumfühler
B1 Vorlauffühler (Regelgrösse)
B3 Brauchwasser- / Speicherfühler 1
B32 Speicherfühler 2 (nur RVD140)
B6 Kollektorfühler (nur RVD140)
B7 Primärrücklauffühler
B71 Universalfühler
B9 Witterungsfühler
H5 Durchflussschalter (nur RVD140)
Kx Multifunktionales Relais K6 oder K7 (nur RVD140)
Automatikbetrieb
Automatischer Heizbetrieb nach Zeitschaltprogramm, ECO-Automatik und
Raumgerät wirksam
Dauerbetrieb
Heizbetrieb ohne Zeitschaltprogramm, Sollwerteinstellung am Drehknopf
Schutzbetrieb
Heizbetrieb aus, Frostschutz gewährleistet
Automatische Brauchwasserbereitung
Handbetrieb
Keine Regelung, Pumpen in Betrieb
Der Frostschutz ist in allen Betriebsarten gewährleistet.
• Vorlauffühler: LG-Ni 1000
• Witterungsfühler: LG-Ni 1000 oder NTC 575
• Druckfühler: DC 0...10 V
• Primärrücklauffühler: LG-Ni 1000
• Raumtemperatur: mit PPS-Raumgerät oder PPS-Raumfühler
Sind verschiedene Typen möglich, so erkennt der Regler den angeschlossenen Fühler-
typ selbständig.
Bei witterungsgeführten Regelungen wird die gemischte Aussentemperatur als Füh-
rungsgrösse verwendet. Sie wird aus der aktuellen Aussentemperatur und der ge-
dämpften Aussentemperatur (im Regler berechnet) gebildet. Die Gebäudebauweise
(einstellbar für leicht und schwer) wird berücksichtigt.
Einstellbare Sollwerte sind:
• Nenn-Raumtemperatur
• Reduzierte Raumtemperatur
• Raumtemperatur für Frostschutz
Fernheizungsregler RVD120, RVD140
A6
M7
M3
B3
T
B6
Kx
T
P B32
T
U1
Kx
M1 Heizkreispumpe
M3 Brauchwasser-Ladepumpe
M7 Zirkulationspumpe (nur RVD140)
M
N1 Regler
U1 Sekundärdruckfühler (nur RVD140)
U2 Primärdruckfühler (nur RVD140)
Y1
Y5
Y7

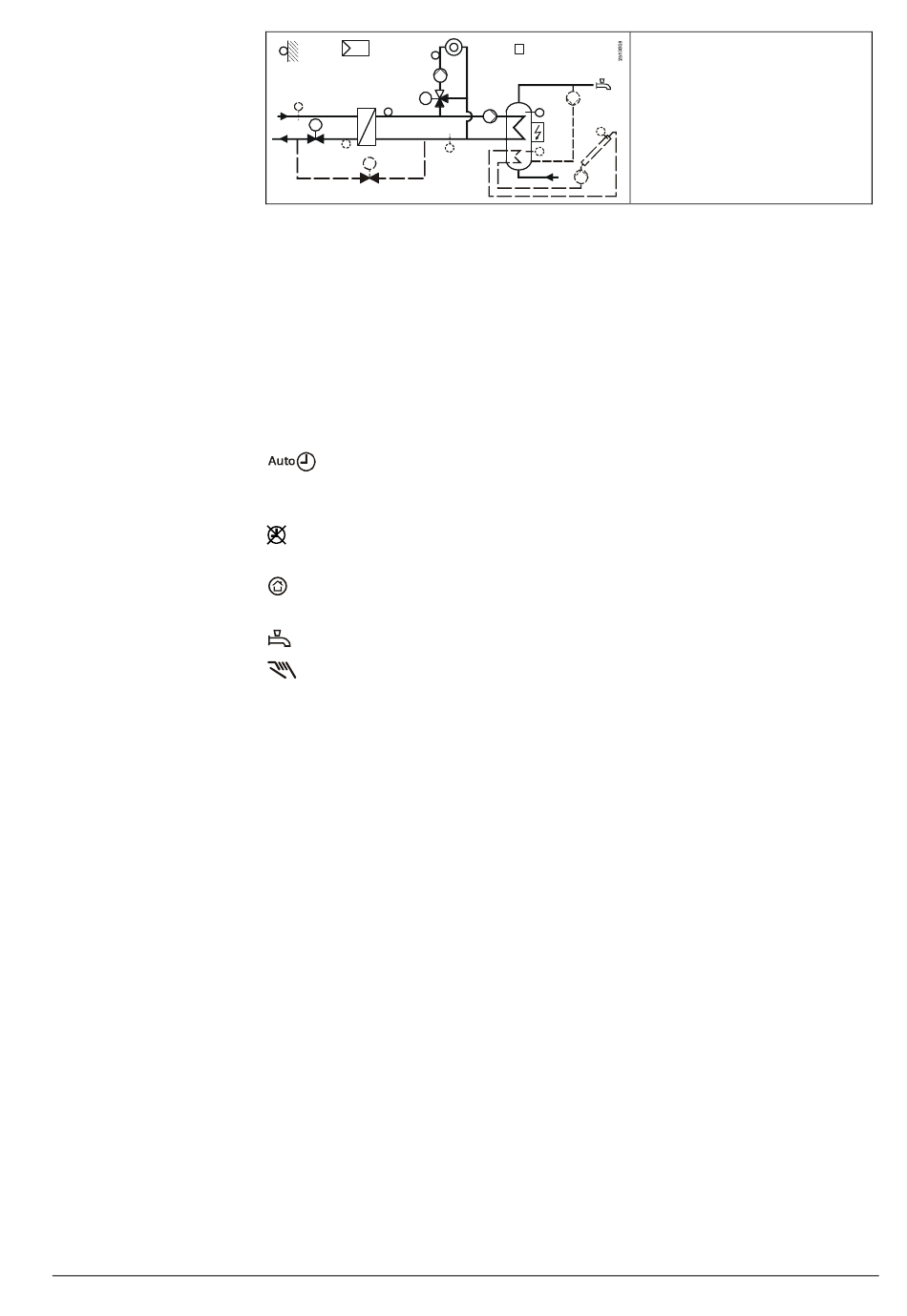

Anlagentyp 8 – nur RVD140
Heizkreisregelung mit Brauchwas-
serbereitung. Heizkreis mit Mischer-
regelung, Speicher mit Ladepumpe.
Zirkulationspumpe, Refill-Funktion,
Elektroeinsatz und solare Brauch-
wasserbereitung optional.
Externe Zirkulationspumpe
Durchgangsventil im Primärrücklauf
Durchgangsventil / Mischer
Umlenkventil / Mischer
CE1N2510de
5/14
