Siemens RVD120 Bedienungsanleitung Seite 4

4/14
Siemens
Building Technologies
B9
N1
T
M1
U2
B1
T
T
Y1
M
T T
P
B7 B71
U1
M
Kx
B9
N1
T
U2
B1
M1
P
T
Y1
M
T T
P
B71
B7
U1
M
Kx
B9 N1
T
U2
B1
P
T
M
T T
Y1
B71 M1
B7
Kx
B3
M
Y5 B71
T
B9 N1
T
U2
B1
P
T
M
T
Y1
B7
Kx
B71 Y7
M
T
M
Y5
B9
N1
T
U2
B1
P
T
M
T T
Y1
B7 B71 M1
Kx
B3
T
M3
M
Y5
A6
B9
N1
T
M1
Y5
U2
B1
M3
M
P
T
Y1
M
T T
P
B7 B71
U1
M
Kx
Fernheizungsregler RVD120, RVD140
A6
M7
M3
T
T
B32
T
A6
M7
B3
T
B6
Kx
T
B32
T
Y7
Kx
A6
P
U1
M7
H5
A6
P
M1
U1
B3
T
M
H5
A6
P
U1
M7
B71
T
B6
Kx
T
B32
T
Kx
M
Kx
B71
T B6
T
B3
T
B32
T
M7
Kx

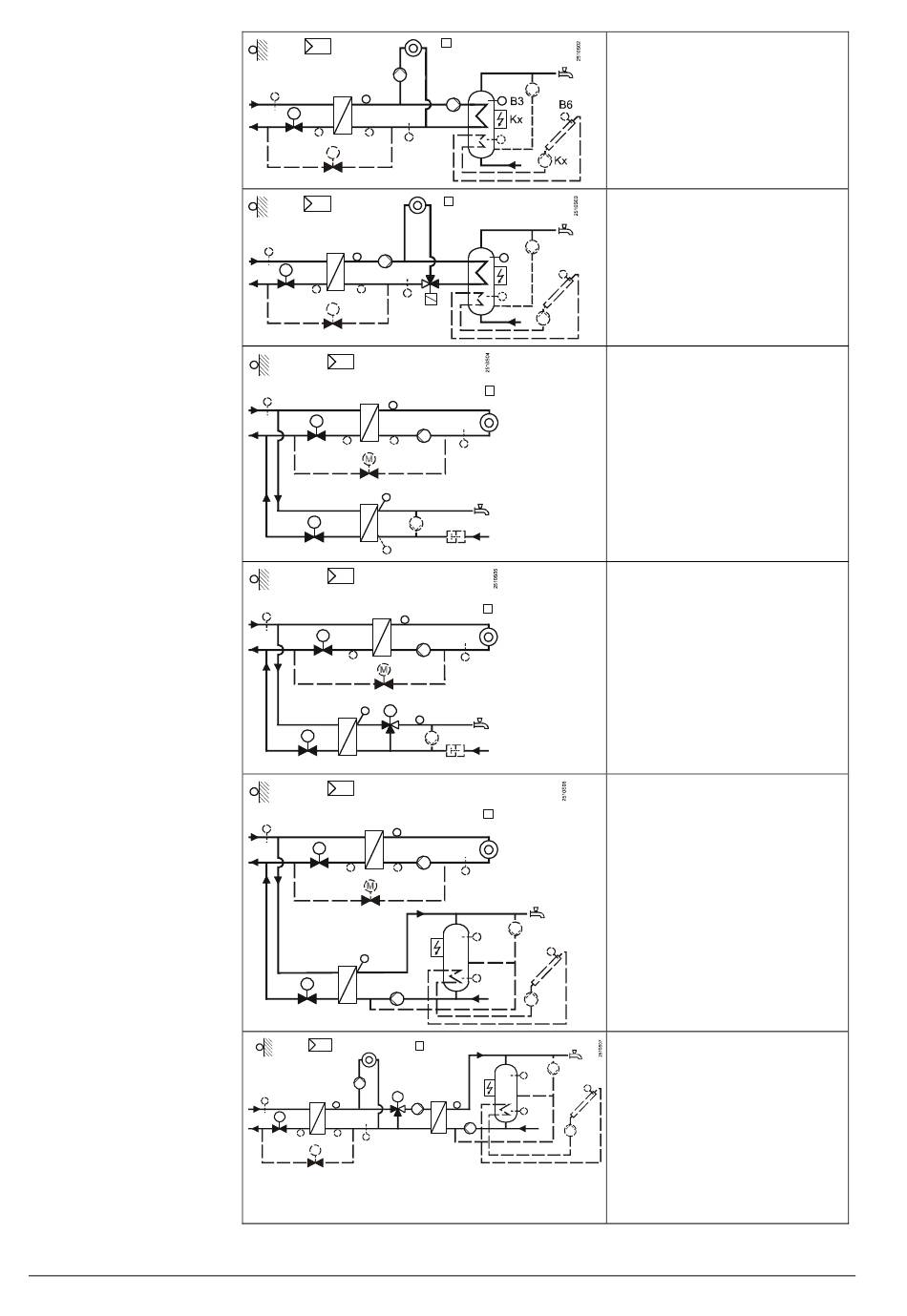

Anlagentyp 2 – RVD120 und RVD140
Heizkreisregelung mit Brauchwasser-
bereitung (Brauchwasserspeicher mit
Ladepumpe).
RVD140: Zirkulationspumpe, Refill-
Funktion, Elektroeinsatz und solare
Brauchwasserbereitung optional.
Anlagentyp 3 – RVD120 und RVD140
Heizkreisregelung mit Brauchwas-
serbereitung (Brauchwasserspeicher
mit Umlenkventil).
RVD140: Zirkulationspumpe, Refill-
Funktion, Elektroeinsatz und solare
Brauchwasserbereitung optional.
Anlagentyp 4 – nur RVD140
Getrennte Wärmetauscher für Heiz-
kreis und Brauchwasserbereitung
(Durchflusssystem).
Fühler B71:
• als Brauchwasserfühler, oder
• für DRT-Funktion
Zirkulationspumpe, Durchflussschalter
und Refill-Funktion optional.
Auskühlschutz wählbar.
Anlagentyp 5 – nur RVD140
Getrennte Wärmetauscher für Heiz-
kreis und Brauchwasserbereitung,
2-stufige Brauchwasserregelung:
1. Stufe im Primärrücklauf, 2. Stufe mit
Mischer im Sekundärvorlauf.
Durchflussschalter, Refill-Funktion und
extern gesteuerte Zirkulationspumpe
optional.
Auskühlschutz wählbar.
Anlagentyp 6 – nur RVD140
Getrennte Wärmetauscher für Heiz-
kreis und Brauchwasserbereitung.
Durchflussspeicher an separatem
Wärmetauscher, Brauchwasserladung
mit Ladepumpe.
Fühler B71:
• als Brauchwasserfühler, oder
• für DRT-Funktion
Zirkulationspumpe, Refill-Funktion,
Elektroeinsatz und solare Brauchwas-
serbereitung optional.
Anlagentyp 7 – nur RVD140
Zwei Wärmetauscher in Serie für Heiz-
kreis und Brauchwasserbereitung.
Durchflussspeicher am zweiten Wär-
metauscher, mit Mischerregelung für
das Brauchwasser.
Fühler B71:
• als Brauchwasserfühler, oder
• für DRT-Funktion
Refill-Funktion, Elektroeinsatz, solare
Brauchwasserbereitung und extern
gesteuerte Zirkulationspumpe optional.
CE1N2510de
09.11.2009
