4.5 Installation von mehr als drei Modulen

4.5.1 Oberflächenmontage mit mehr als drei Modulen
•
Es werden zwei Montagerahmen mit drei Modulen benötigt. Die Abmessung des Montagerahmens mit drei Modulen
beträgt: 320,8 (L) × 107 (W) × 32,7 (D) mm.
•
Die obigen Abmessungen dienen nur als Referenz. Die tatsächliche Größe kann geringfügig von der theoretischen
Dimension abweichen.
Schritte:
1. Kleben Sie zwei Aufkleber 1 an die Wand. Stellen Sie sicher, dass die Aufkleber durch Messen mit dem Farbverlauf
ausgerichtet sind.
2. Meißeln Sie 8 Löcher mit dem Bohrer an den Schraubenlöchern auf dem Aufkleber. Die
empfohlene Lochgröße beträgt 6 (Durchmesser) × 25 (Tiefe) mm. Die empfohlene Länge der
außen gelassenen Kabel beträgt 270 mm.
Video IntercomModule Türstation · · Benutzerhandbuch

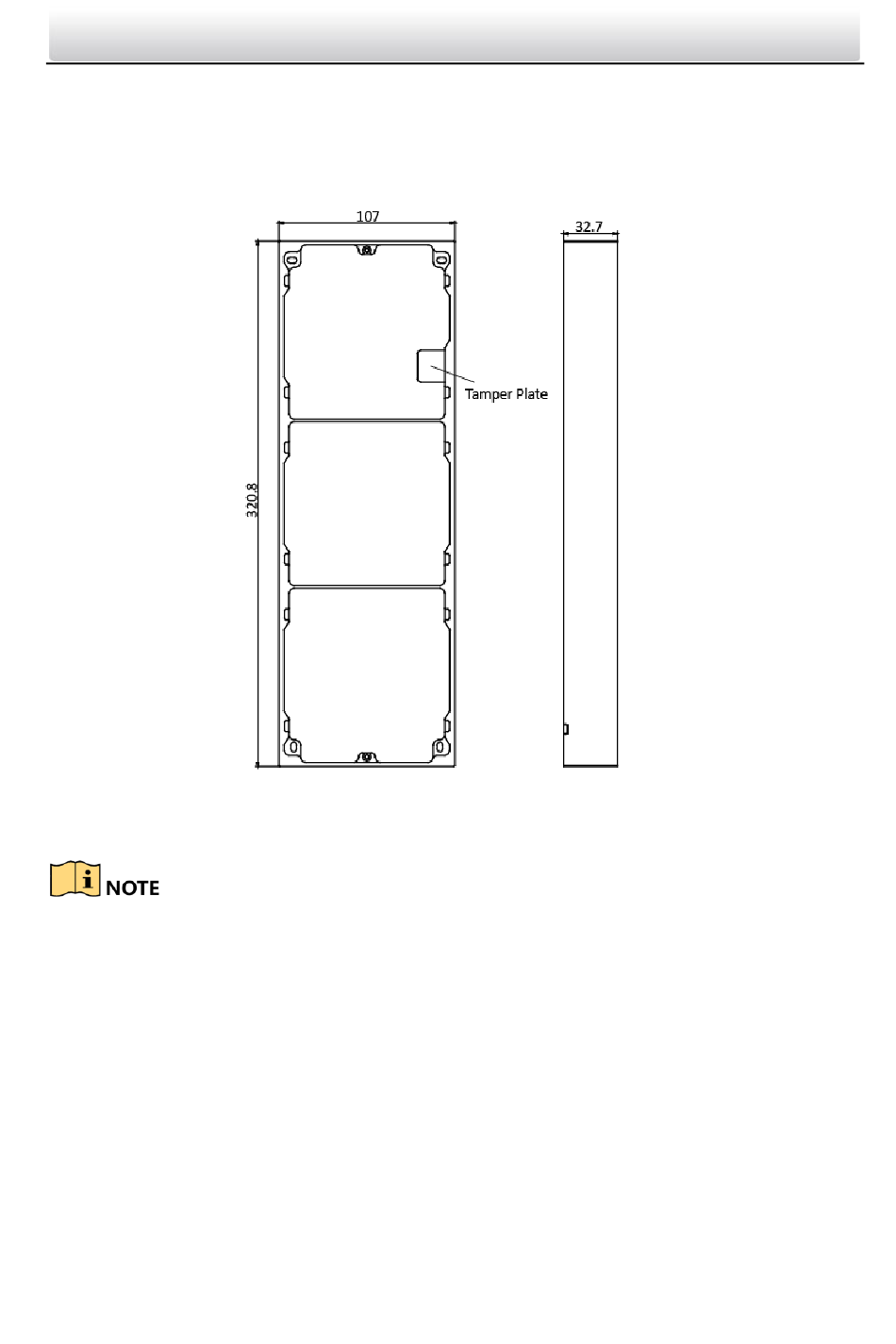

Abbildung 4-44 Vorder- und Seitenansicht
