Die Abmessung der Ein-Modul-Gruppenbox beträgt: 115 (L) × 134 (W) × 56 (D) mm.
•
Die obigen Abmessungen dienen nur als Referenz. Die tatsächliche Größe kann geringfügig von der theoretischen
Dimension abweichen.
Schritte:
1. Höhlen Sie das Installationsloch aus und ziehen Sie das Kabel heraus.
Die empfohlene Abmessung des Installationslochs beträgt 118 (L). × 108 (W) × 45,5 (D) mm. Die empfohlene Länge der
außen gelassenen Kabel beträgt 100 mm.
2. Entfernen Sie die Plastikfolie in der Kabeleinführung.
3. Führen Sie die Gangbox in das Loch ein und ziehen Sie die Kabel durch die Kabeleinführung heraus. Markieren Sie die
Position der Schraubenlöcher mit einem Marker und nehmen Sie die Gangbox heraus.
4. Meißeln Sie 4 Löcher mit dem Bohrer an den Markierungen an der Wand und setzen Sie die Expansionshülsen in die
Schraubenlöcher ein.
Die empfohlene Lochgröße beträgt 6 (Durchmesser) × 45 (Tiefe) mm.
5. Befestigen Sie die Gangbox mit 4 Expansionsschrauben.
Video IntercomModule Türstation · · Benutzerhandbuch

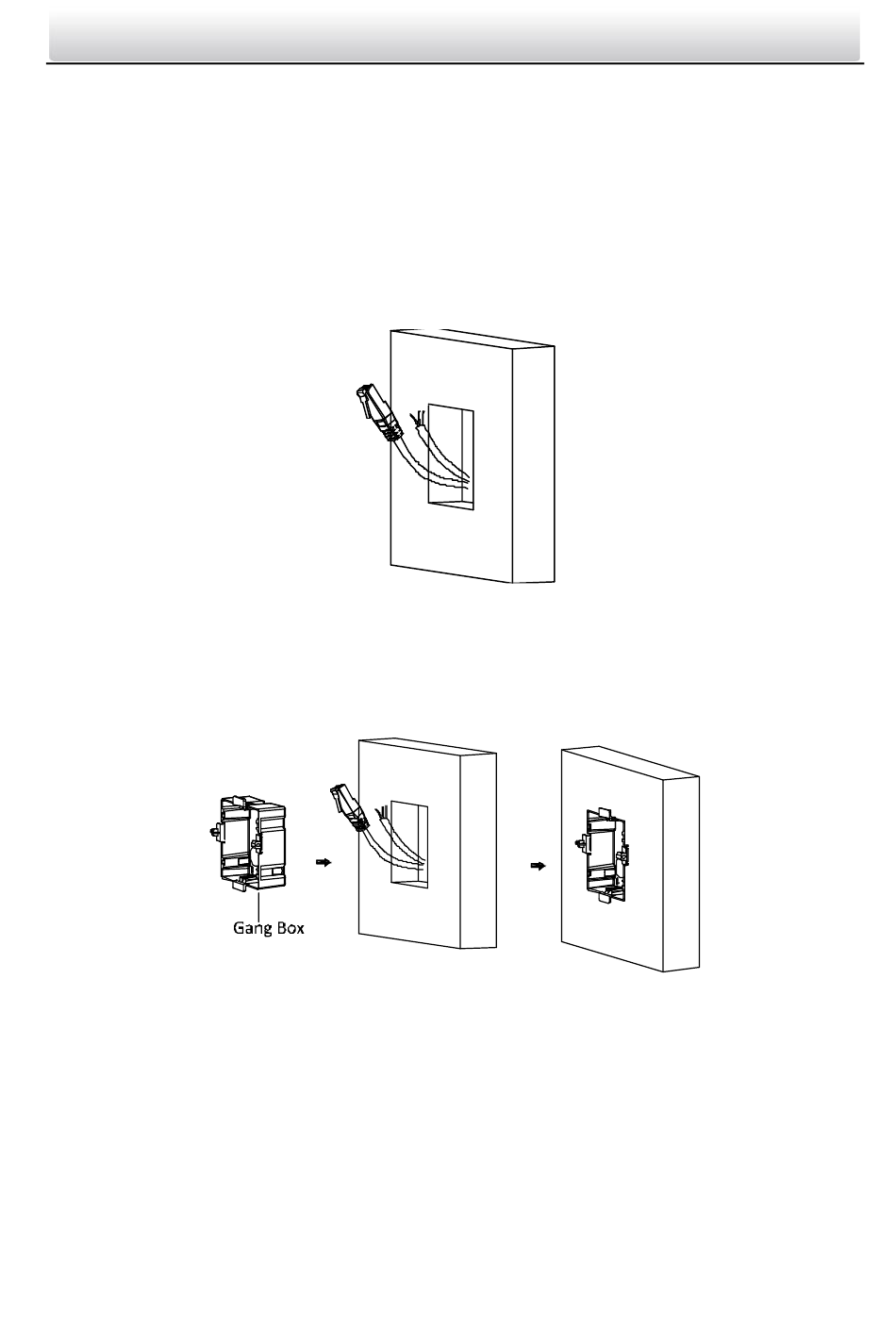

Abbildung 4-8 Höhlen Sie das Installationsloch aus
Abbildung 4-9 Markieren Sie die Schraubenlöcher
