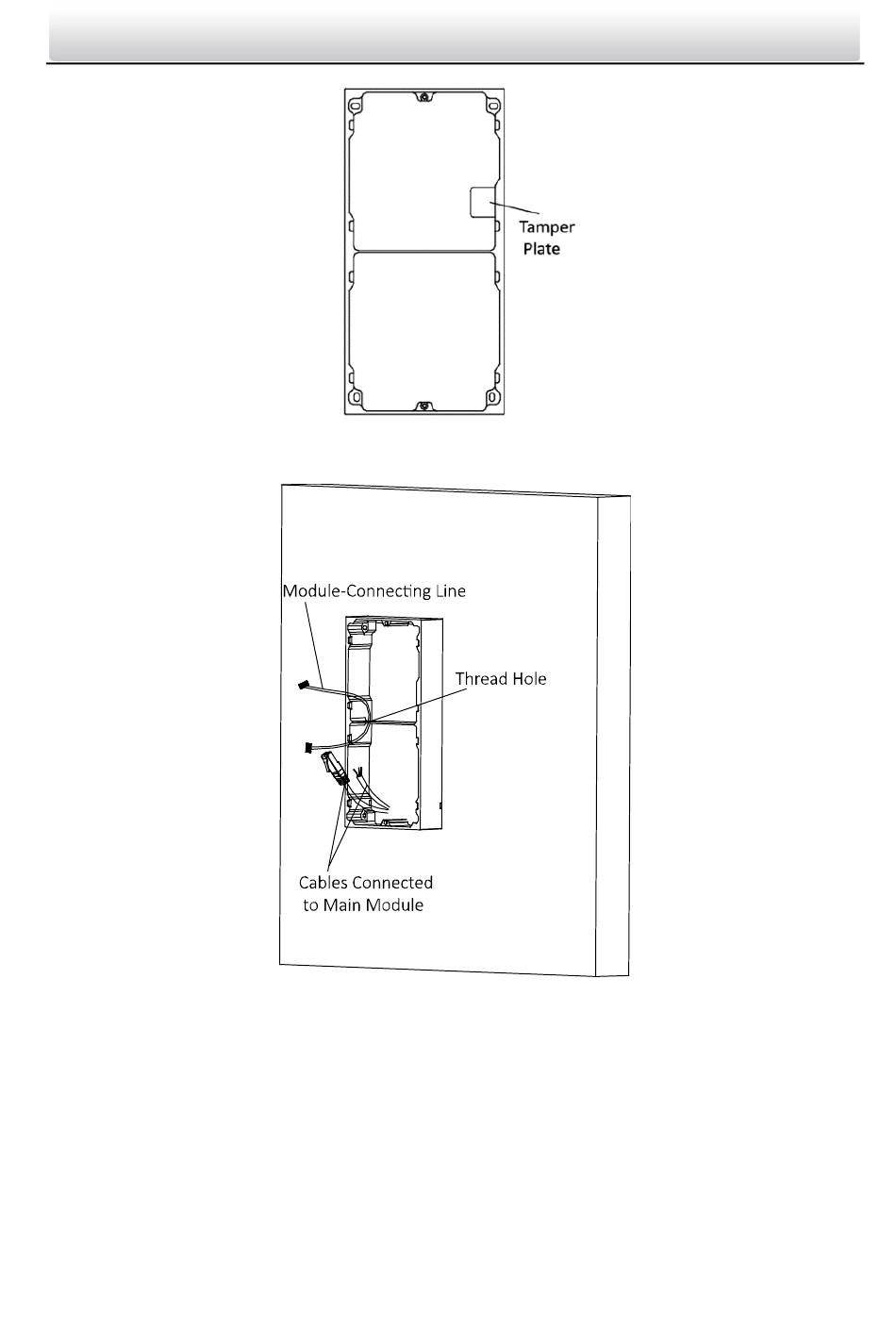

5. Führen Sie die Modulverbindungsleitung über das Gewindeloch des Rahmens.
Führen Sie die Verbindungsleitungen der Haupteinheit über das Gewindeloch zum oberen Gitter.
6. Schließen Sie die Kabel und die Modulverbindungsleitung an die entsprechenden Schnittstellen der Haupteinheit an und platzieren
Sie die Haupteinheit im oberen Raster.
Verbinden Sie das andere Ende der Modulverbindungsleitung mit der Eingangsschnittstelle des Submoduls.
Organisieren Sie die Leitung mit Kabelbinder in der Verpackung. Das vorgeschlagene Linienverbindungsbild wie unten.
Video IntercomModule Türstation · · Benutzerhandbuch
Abbildung 4-17 Platzierung von Linien
25
