4.4 Installation mit drei Modulen
4.4.1 Oberflächenmontage mit drei Modulen
Installationsrahmen
•
Die Abmessung des Montagerahmens mit zwei Modulen beträgt: 320,8 (L) × 107 (W) × 32,7 (D) mm.
•
Die obigen Abmessungen dienen nur als Referenz. Die tatsächliche Größe kann geringfügig von der theoretischen
Dimension abweichen.
Schritte:
1. Kleben Sie den Installationsaufkleber 1 an die Wand. Stellen Sie sicher, dass der Aufkleber durch Messen mit dem Gradienten
gerade ausgerichtet ist.
2. Meißeln Sie 4 Löcher mit dem Bohrer an den Schraubenlöchern auf dem Aufkleber. Die
empfohlene Lochgröße beträgt 6 (Durchmesser) × 25 (Tiefe) mm. Die empfohlene Länge der
außen gelassenen Kabel beträgt 270 mm.
Video IntercomModule Türstation · · Benutzerhandbuch

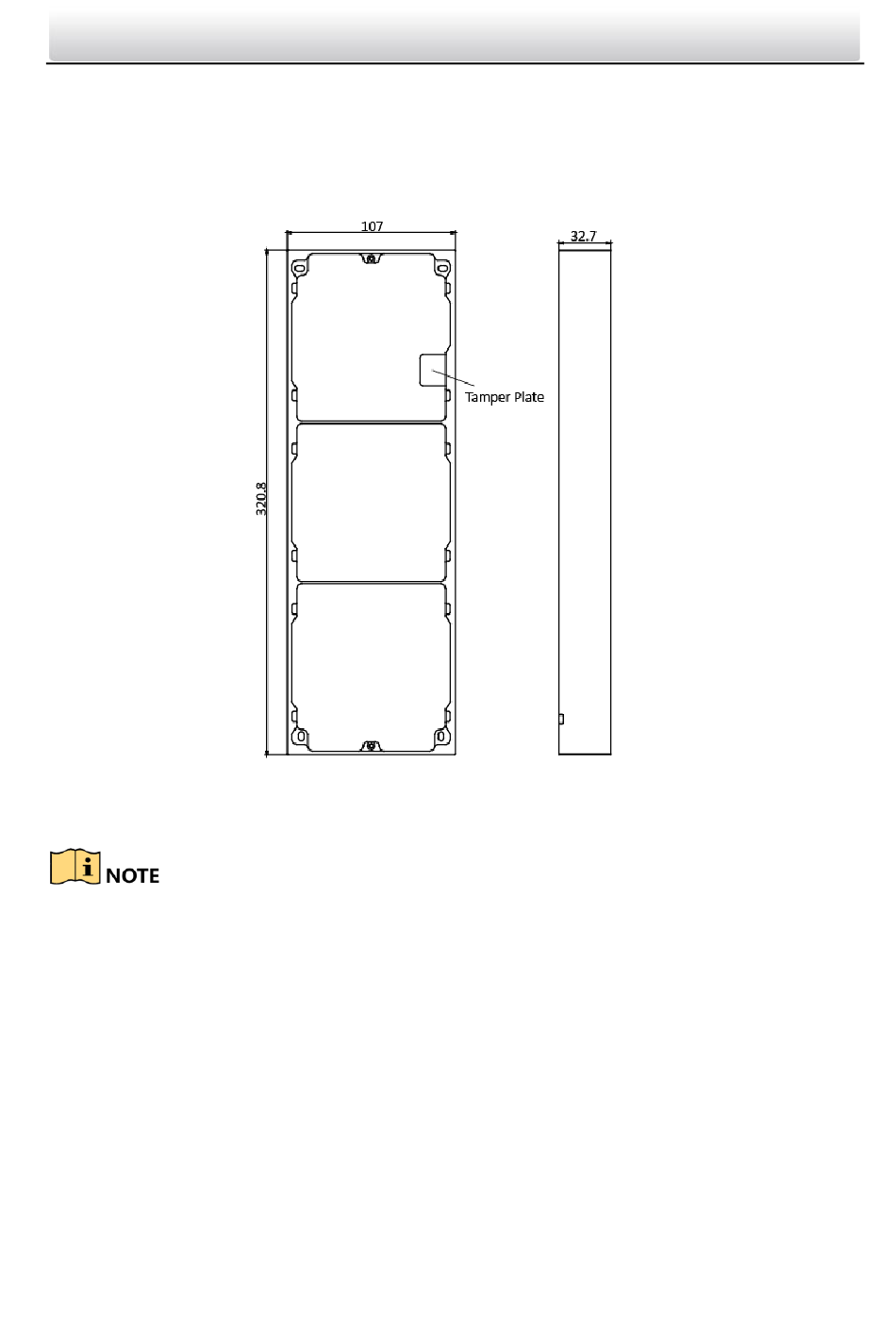

Abbildung 4-29 Vorder- und Seitenansicht
32
