Harvia Sentiotec Concept R mini combi Montage- Und Gebrauchsanweisungen Seite 22

Montageanweisung – nur für Fachpersonal
7. Schrauben Sie die Holz-Reling-Seitenblende F bündig auf die Halterungs-
Seitenblende G. Wenn erforderlich wiederholen Sie dies für die gegenüber-
liegende Seite.
8. Verbinden Sie die Halterungs-Seitenblende G mit Hilfe des Eckwinkels H
mit der langen Halterungsblende I. Wenn erforderlich wiederholen Sie dies
für die gegenüberliegende Seite.
9. Schrauben Sie die Holz-Relingblende lang K und die Holz-Relingblende
kurz L auf die Halterungsblende I. Achten Sie dabei auf die Bündigkeit mit
der Holz-Reling-Seitenblende F.

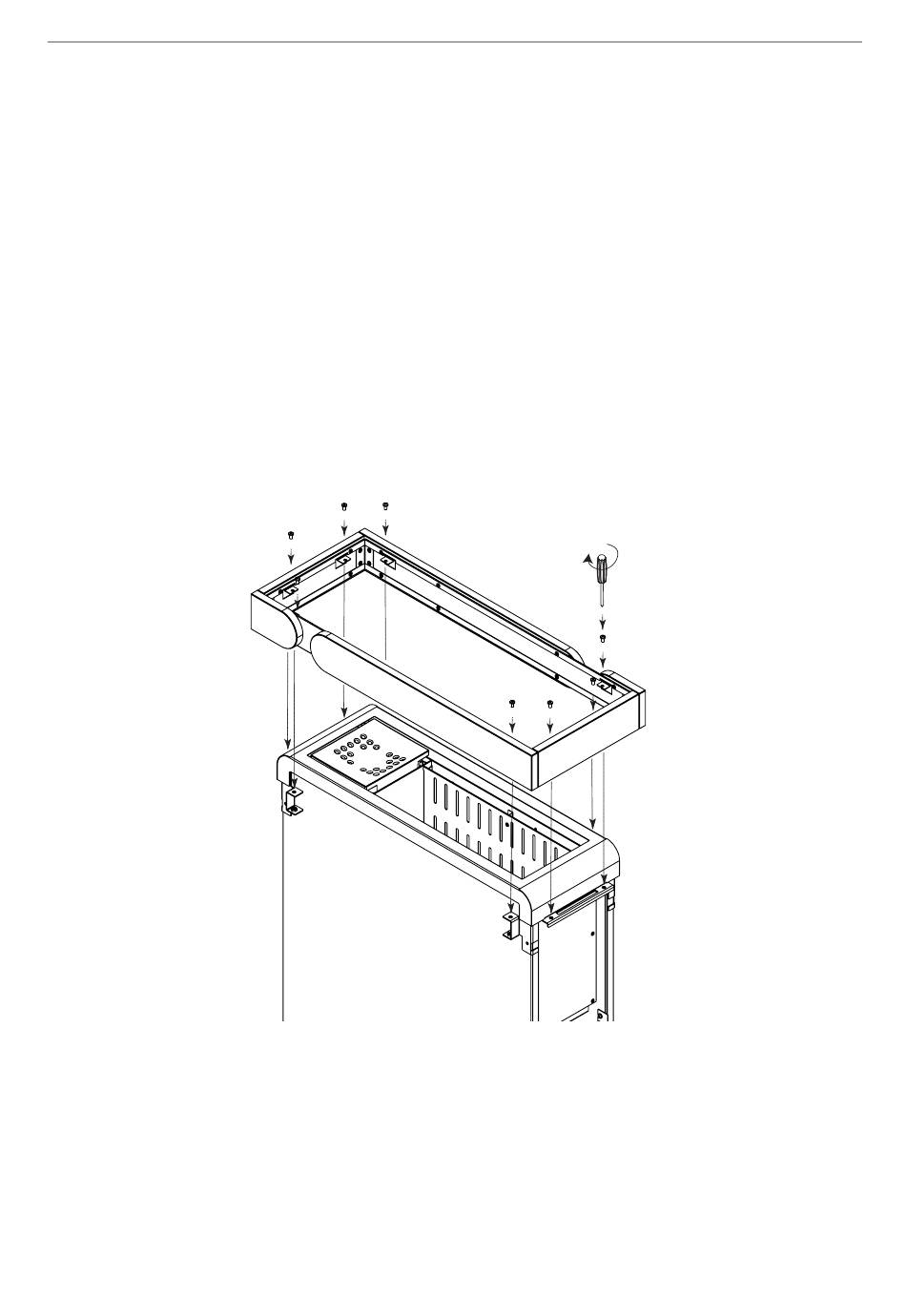

10. Setzen Sie die fertig montierte Ofenreling auf die Relinghalterung und
fixieren sie diese mit den beiliegenden Linsenschrauben. Fädeln Sie die
Ofenreling vorsichtig über die Abdeckung, um Verkratzungen der Oberflä-
che zu vermeiden.
S. 22/34
