Instructions de montage uniquement pour le personnel spécialisé

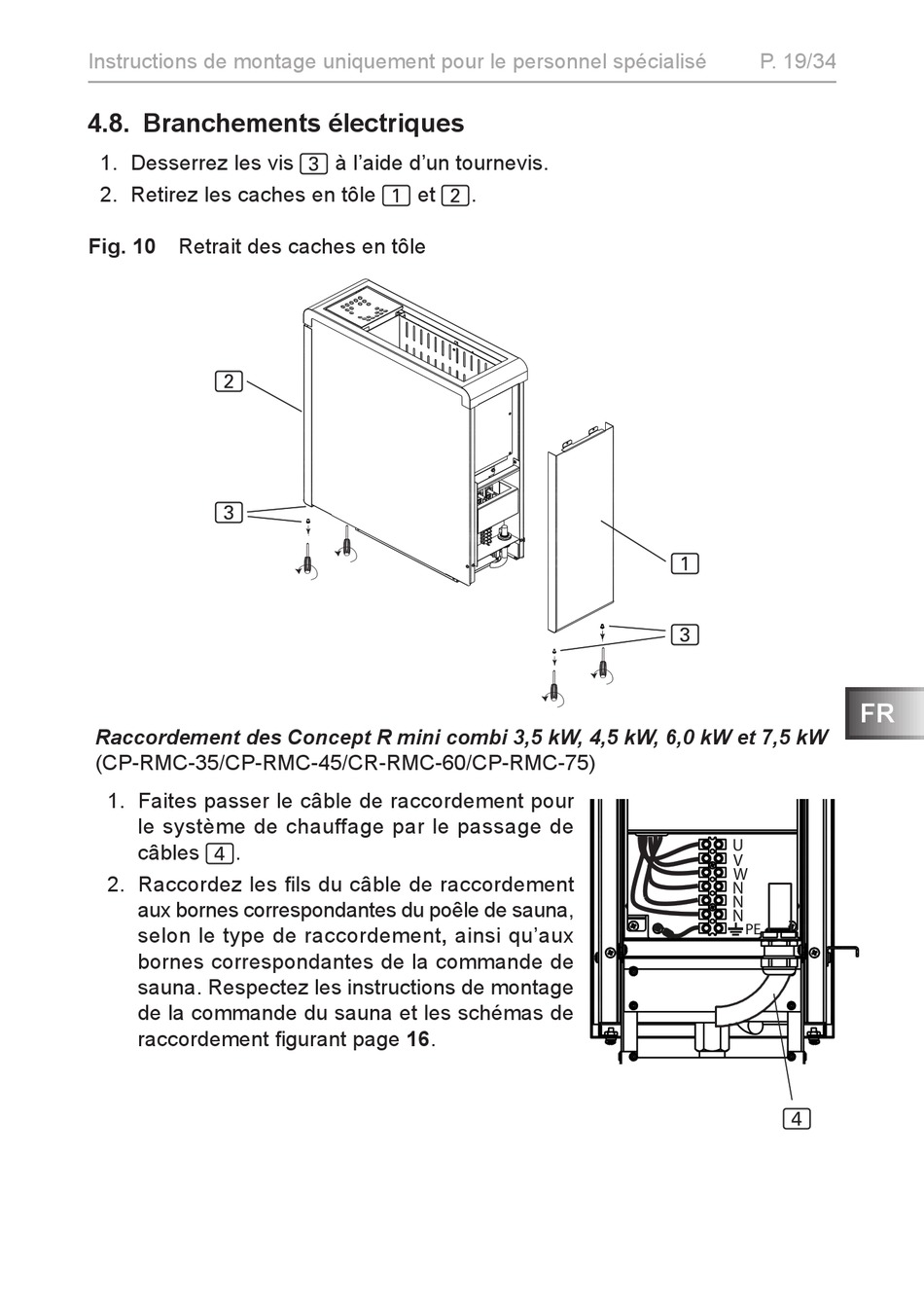

4.8. Branchements électriques
1. Desserrez les vis 3 à l'aide d'un tournevis.
2. Retirez les caches en tôle 1 et 2.
Fig. 10 Retrait des caches en tôle
2
3
Raccordement des Concept R mini combi 3,5 kW, 4,5 kW, 6,0 kW et 7,5 kW
(CP-RMC-35/CP-RMC-45/CR-RMC-60/CP-RMC-75)
1. Faites passer le câble de raccordement pour
le système de chauffage par le passage de
câbles 4.
2. Raccordez les fils du câble de raccordement
aux bornes correspondantes du poêle de sauna,
selon le type de raccordement, ainsi qu'aux
bornes correspondantes de la commande de
sauna. Respectez les instructions de montage
de la commande du sauna et les schémas de
raccordement figurant page 16.
P. 19/34
1
3
U
V
W
N
N
N
PE
4
FR
