Monteringsanvisning endast för fackpersonal

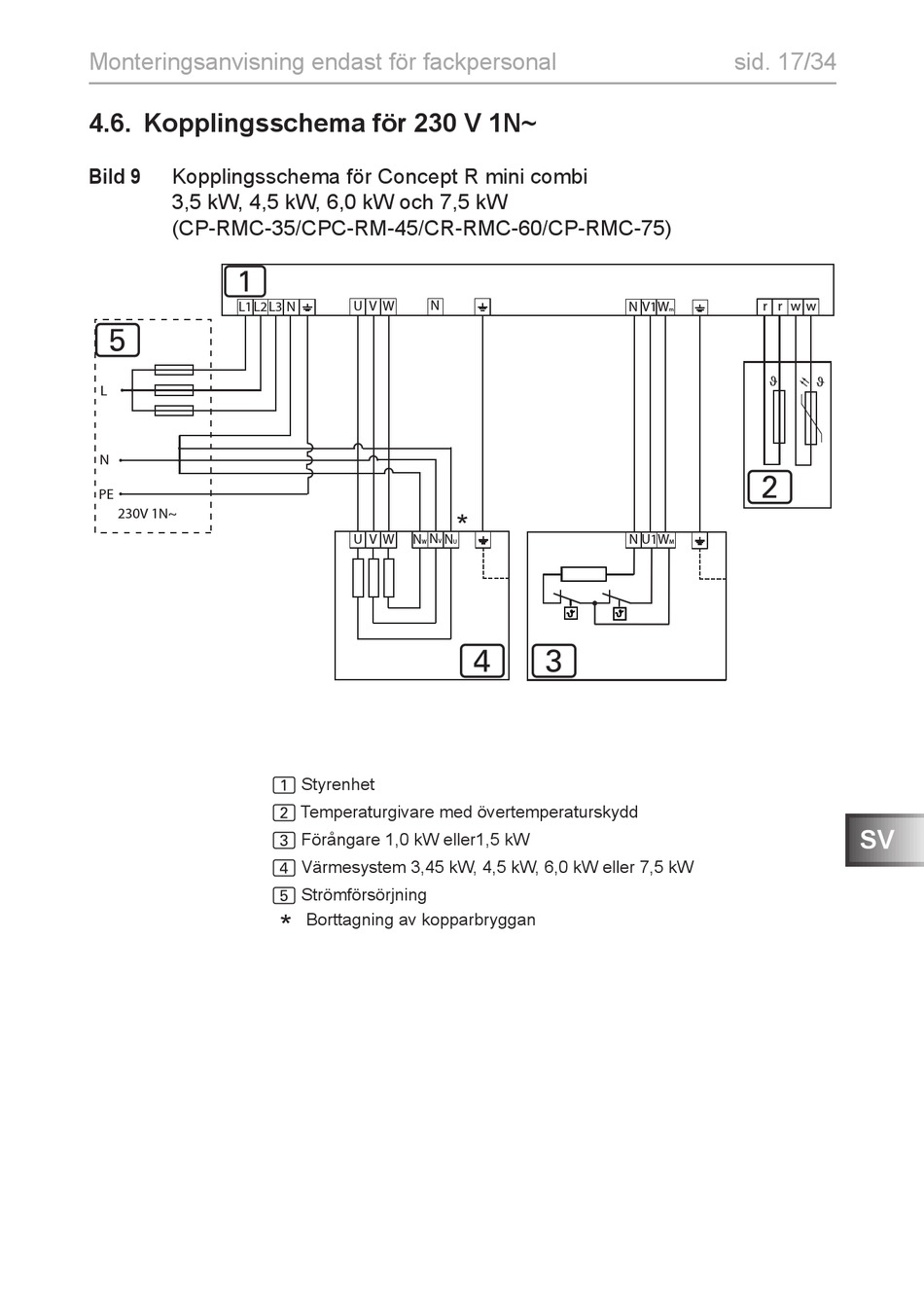

4.6. Kopplingsschema för 230 V 1N~
Bild 9
Kopplingsschema för Concept R mini combi
3,5 kW, 4,5 kW, 6,0 kW och 7,5 kW
(CP-RMC-35/CPC-RM-45/CR-RMC-60/CP-RMC-75)
1
L1 L2
5
L
N
PE
230V 1N~
N
L3 N U V W
N
U V W N
V
W
1 Styrenhet
2 Temperaturgivare med övertemperaturskydd
3 Förångare 1,0 kW eller1,5 kW
4 Värmesystem 3,45 kW, 4,5 kW, 6,0 kW eller 7,5 kW
5 Strömförsörjning
*
Borttagning av kopparbryggan
*
N
U
4 3
sid. 17/34
N V1W r r w
m
ϑ
2
N U1W
M
w
ϑ
SV
