Alternativ dazu kann der Master-Scanner auch als Slave in einem Feldbus-Netzwerk mit dem
Host kommunizieren. Dies erfordert die Verwendung einer zusätzlichen Feldbus-
Schnittstellenkarte, die in der CBX500-Anschlussdose installiert ist.
Die Konfiguration des Systems kann mit dem Konfigurationsprogramm Genius™ oder mit
der auf Genius™ basierenden Programmierung des Host-Modus über die Nebenschnittstelle
des Master-Scanners (9-poliger Anschluss in der CBX500) erfolgen.
Strom
Master
1
Host

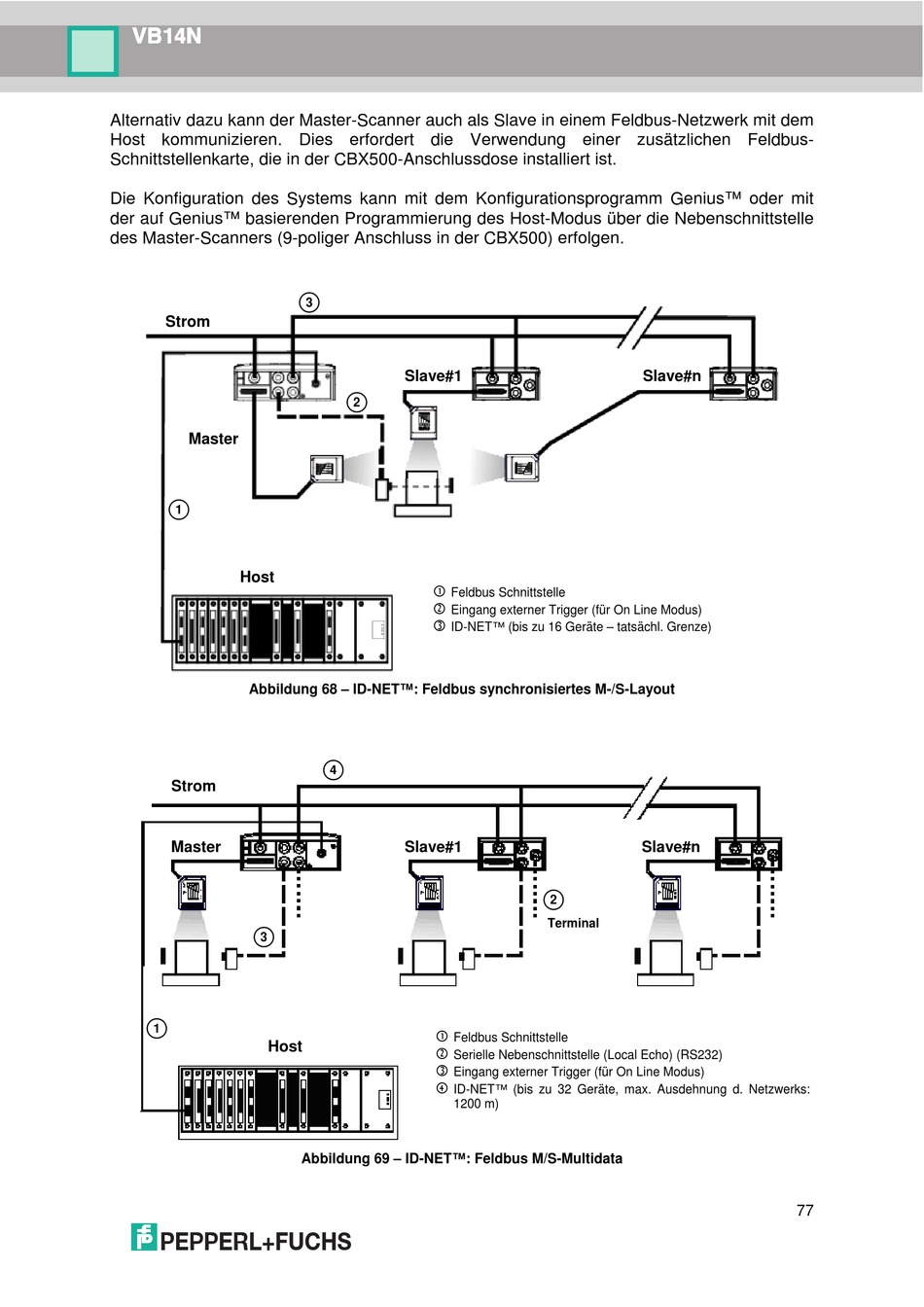

Abbildung 68 – ID-NET™: Feldbus synchronisiertes M-/S-Layout
Strom
Master
3
1
Host
3
Slave#1
2
Feldbus Schnittstelle
Eingang externer Trigger (für On Line Modus)
ID-NET™ (bis zu 16 Geräte – tatsächl. Grenze)
4
Slave#1
Feldbus Schnittstelle
Serielle Nebenschnittstelle (Local Echo) (RS232)
Eingang externer Trigger (für On Line Modus)
ID-NET™ (bis zu 32 Geräte, max. Ausdehnung d. Netzwerks:
1200 m)
Abbildung 69 – ID-NET™: Feldbus M/S-Multidata
Slave#n
Slave#n
2
Terminal
