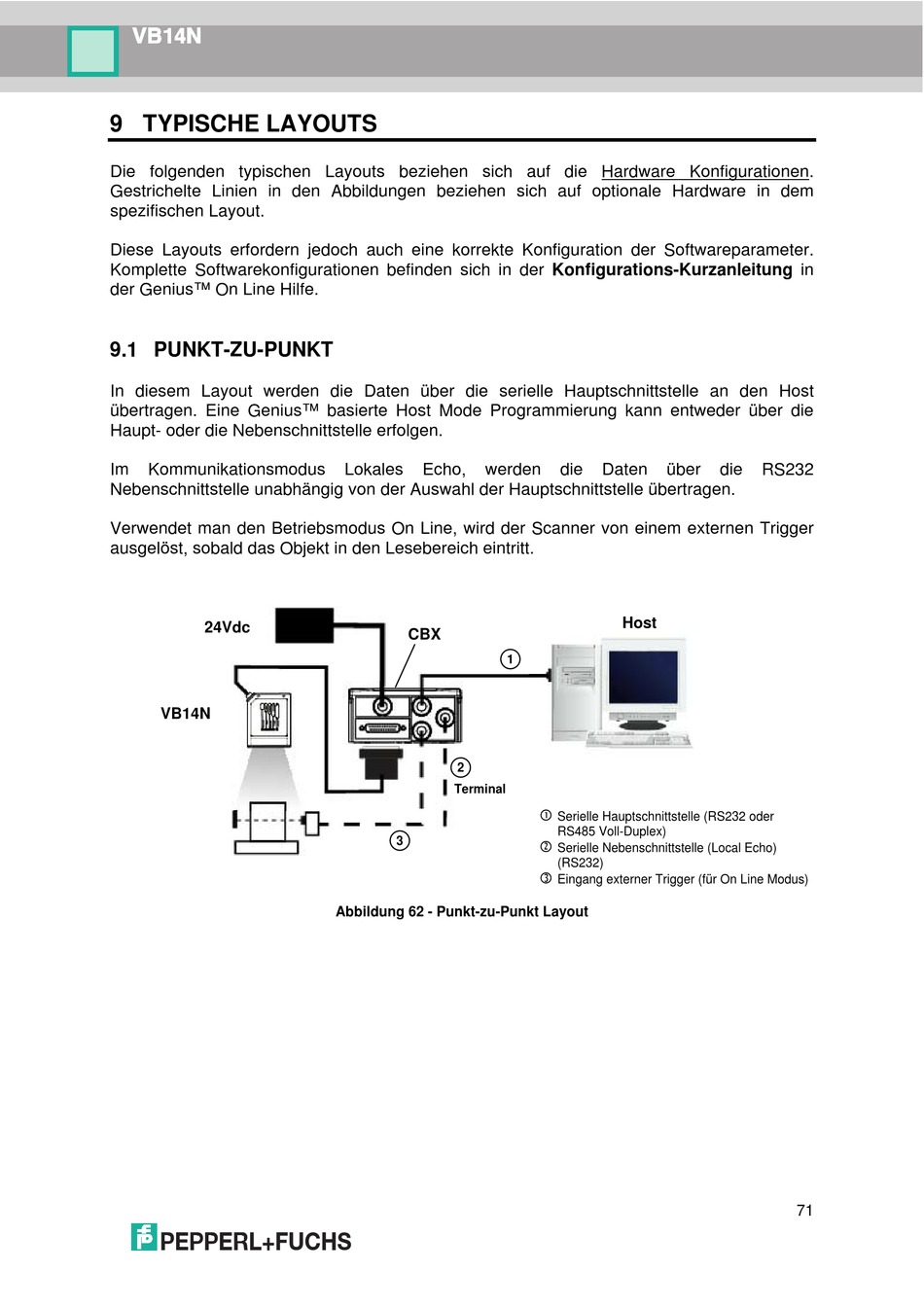

VB14N
9 TYPISCHE LAYOUTS
Die folgenden typischen Layouts beziehen sich auf die Hardware Konfigurationen.
Gestrichelte Linien in den Abbildungen beziehen sich auf optionale Hardware in dem
spezifischen Layout.
Diese Layouts erfordern jedoch auch eine korrekte Konfiguration der Softwareparameter.
Komplette Softwarekonfigurationen befinden sich in der Konfigurations-Kurzanleitung in
der Genius™ On Line Hilfe.
9.1 PUNKT-ZU-PUNKT
In diesem Layout werden die Daten über die serielle Hauptschnittstelle an den Host
übertragen. Eine Genius™ basierte Host Mode Programmierung kann entweder über die
Haupt- oder die Nebenschnittstelle erfolgen.
Im
Kommunikationsmodus
Nebenschnittstelle unabhängig von der Auswahl der Hauptschnittstelle übertragen.
Verwendet man den Betriebsmodus On Line, wird der Scanner von einem externen Trigger
ausgelöst, sobald das Objekt in den Lesebereich eintritt.
24Vdc
VB14N
Lokales
Echo,
werden
CBX
1
2
Terminal
3
Abbildung 62 - Punkt-zu-Punkt Layout
die
Daten
über
Host
Serielle Hauptschnittstelle (RS232 oder
RS485 Voll-Duplex)
Serielle Nebenschnittstelle (Local Echo)
(RS232)
Eingang externer Trigger (für On Line Modus)
die
RS232
