VB14N
SCHRITT 2 – SCANNER BEFESTIGEN UND AUSRICHTEN
1. Verwenden Sie zur Befestigung des VB14N den Befestigungswinkel und positionieren
Sie den Scanner wie unten angezeigt.
Drehwinkel
2. Bei der Befestigung des VB14N möglichst auf diese drei Idealwinkel des Etiketts ausrichten:
Drehwinkel 10° bis 30°, Neigungswinkel und Kippwinkel 0°.
mindestens: 10°
3. Siehe Lesediagramme in Kap. 0 um den Abstand des Scanners zu bestimmen.
14

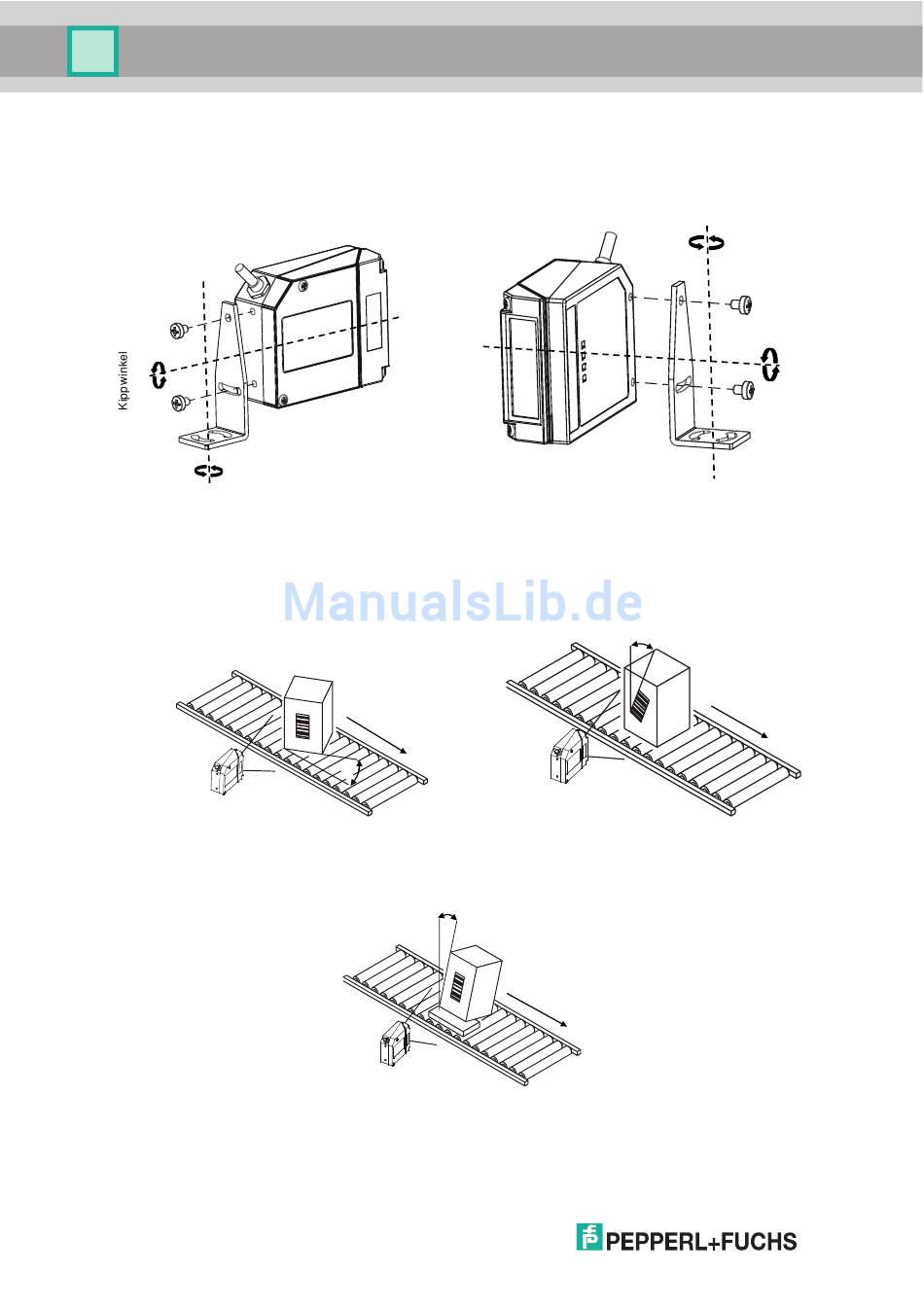

Abbildung 3 - Ausrichtung mit Halterung
S
Abbildung 4 – Dreh- und Kippwinkel
P
optimal: 0°
Abbildung 5 – Neigungswinkel
Drehwinkel
Neigungswinkel
T
optimal: 0°
