VB14N

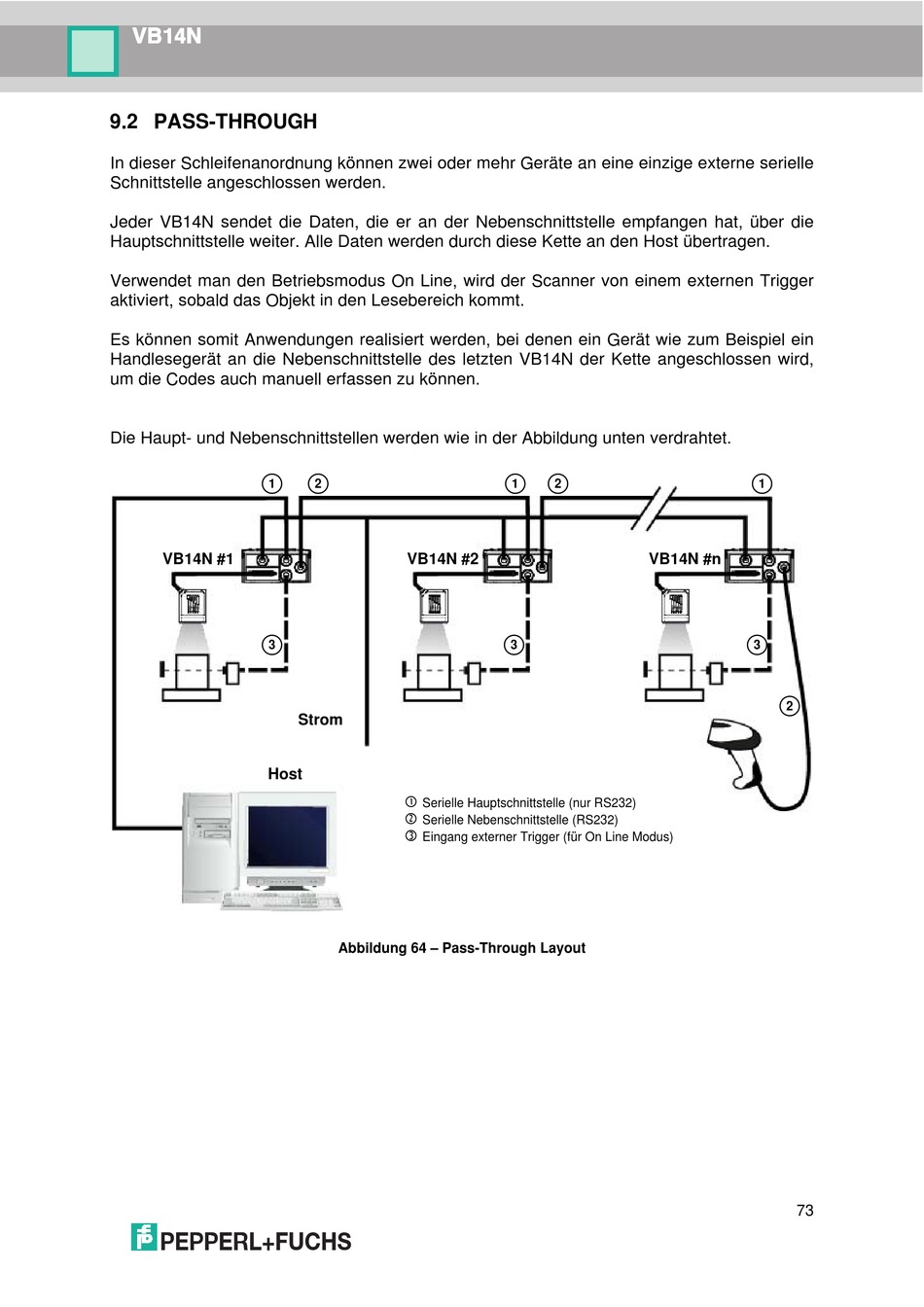

9.2 PASS-THROUGH
In dieser Schleifenanordnung können zwei oder mehr Geräte an eine einzige externe serielle
Schnittstelle angeschlossen werden.
Jeder VB14N sendet die Daten, die er an der Nebenschnittstelle empfangen hat, über die
Hauptschnittstelle weiter. Alle Daten werden durch diese Kette an den Host übertragen.
Verwendet man den Betriebsmodus On Line, wird der Scanner von einem externen Trigger
aktiviert, sobald das Objekt in den Lesebereich kommt.
Es können somit Anwendungen realisiert werden, bei denen ein Gerät wie zum Beispiel ein
Handlesegerät an die Nebenschnittstelle des letzten VB14N der Kette angeschlossen wird,
um die Codes auch manuell erfassen zu können.
Die Haupt- und Nebenschnittstellen werden wie in der Abbildung unten verdrahtet.
1
VB14N #1
3
Host
2
VB14N #2
Strom
Serielle Hauptschnittstelle (nur RS232)
Serielle Nebenschnittstelle (RS232)
Eingang externer Trigger (für On Line Modus)
Abbildung 64 – Pass-Through Layout
1
2
VB14N #n
3
1
3
2
73
