VB14N
4 SCHNELLKONFIGURATION
Diese Kapitel veranschaulicht Stand Alone Anwendungen. Für andere Arten
der Installation wie z.B. ID-NET, Feldbus, Pass-Through und Multiplexer
Layouts, verwenden Sie bitte die Kapitel 4, 5 und 6. Für umfassende
Parametrierung der Scanner mit der Genius Software, nutzen Sie bitte die
HINWEIS
Inhaltsspezifische Online Hilfe.
SCHRITT 1 – ANSCHLUSS DES SYSTEMS
Um das System in einer Stand-Alone-Konfiguration anzuschließen, benötigen Sie die in
Abbildung 1 dargestellte Hardware.
In diesem Layout werden die Daten über die serielle Hauptschnittstelle an den Host
übertragen.
Im
Kommunikationsmodus
Nebenschnittstelle unabhängig von der Wahl der Hauptschnittstelle übertragen.
Verwendet man den Betriebsmodus On Line, wird der Scanner von einem externen Trigger
ausgelöst, sobald das Objekt in den Lesebereich eintritt.
24Vdc
VB14N
Lokales
Echo,
werden
Haupt-
schnittstelle
CBX100/500
E/A, AUX
*
T.S.

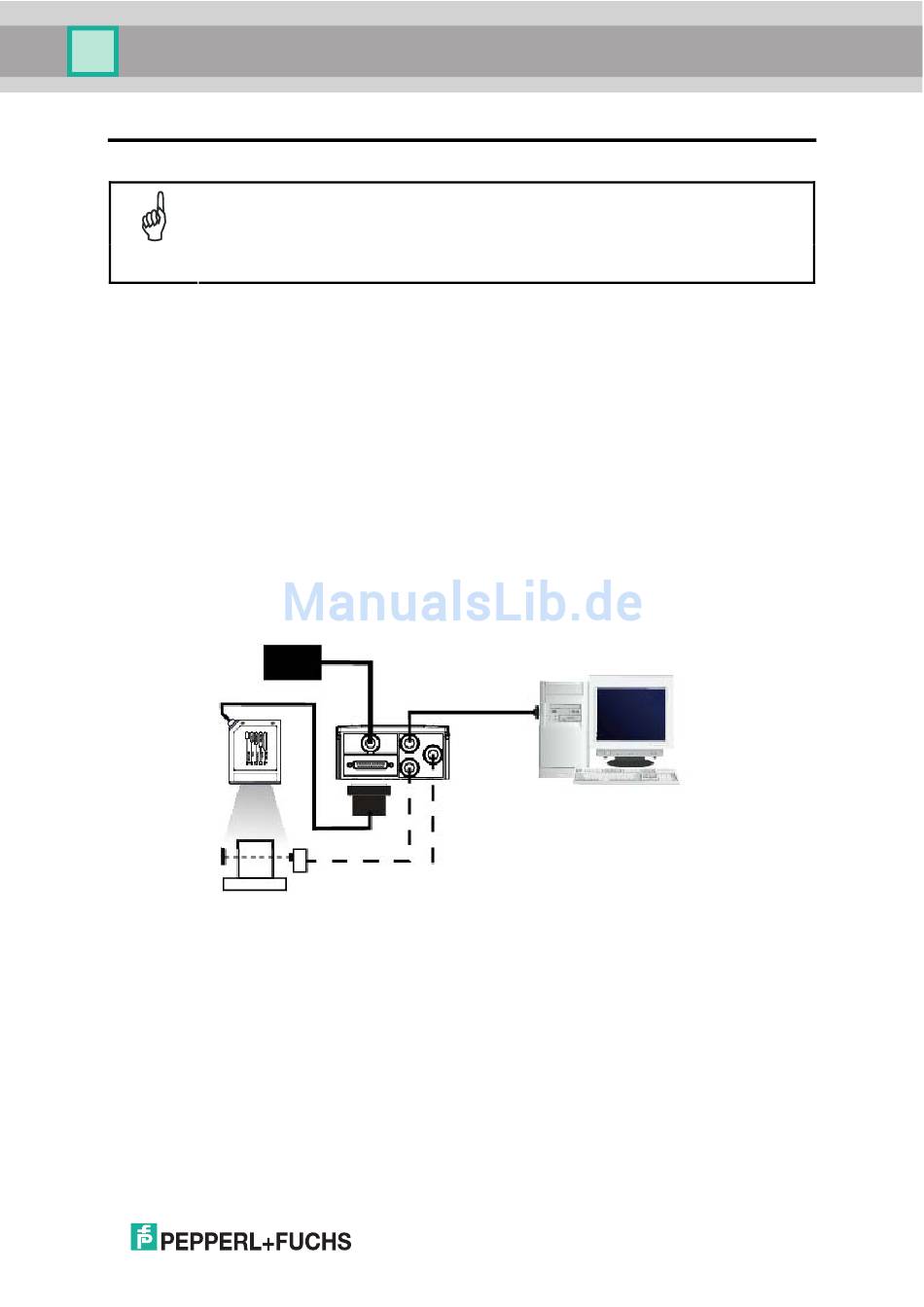

Abbildung 1 – VB14N im Stand-Alone-Layout
die
Daten
über
die
Host
* Triggersensor
(im On Line Modus)
RS232
11
