Nutzfläche (Drucken/Schneiden); Maximales Nutzgebiet; Maximale Nutzfläche Bei Verwendung Von Beschnittmarken - Roland XR-640 Bedienungsanleitung

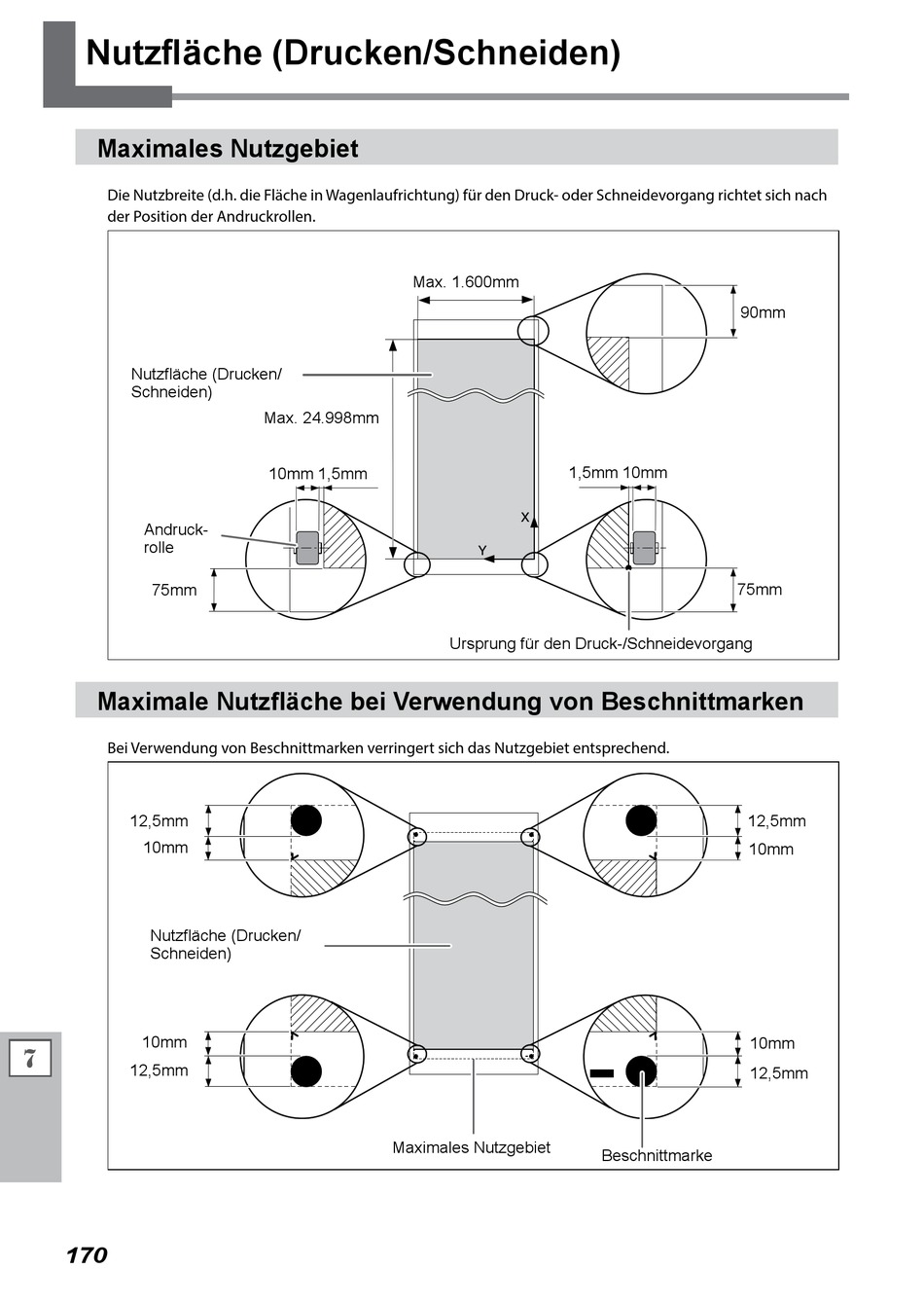

Nutzfläche (Drucken/Schneiden)

Maximales Nutzgebiet

Die Nutzbreite (d.h. die Fläche in Wagenlaufrichtung) für den Druck- oder Schneidevorgang richtet sich nach
der Position der Andruckrollen.
Nutzfläche (Drucken/
Schneiden)
Andruck-
rolle
75mm
Maximale Nutzfläche bei Verwendung von Beschnittmarken
Bei Verwendung von Beschnittmarken verringert sich das Nutzgebiet entsprechend.
12,5mm
10mm
Nutzfläche (Drucken/
Schneiden)
10mm
7
12,5mm
170
Max. 1.600mm
Max. 24.998mm
10mm 1,5mm

Maximales Nutzgebiet

1,5mm 10mm
Ursprung für den Druck-/Schneidevorgang
Beschnittmarke
90mm
75mm
12,5mm
10mm
10mm
12,5mm
