4.6 Einstellung der Deckenabschlussplatte

Im eingefahrenen Zustand soll die Abschlussplatte bündig mit der Unterkante Fertigdecke abschließen.
Eine Methode ist, die Schrauben der Abhänger der Abschlussplatte nur leicht handfest anzuziehen, die obere Endlage
voreinzustellen und anzufahren und dann die Deckenplatte mit der Hand bündig gegen die Unterkante der abgehängten
Decke zu drücken. Anschließend den Lift ein Stück herunterfahren und die Schrauben festziehen. Auch die Schraube
Projektorhalter
nun mit einem Gabelschlüssel anziehen.
8

4.7 Elektrischer Anschluss der Steuerung

Hinweise zur Steuerung:
4.7 Elektrischer Anschluss der Steuerung
• Taster/Schalter und Steuerungen dürfen keinen gleichzeitigen Auf- und Ab-Befehl ermöglichen, dies führt zu einem
Hinweise zur Steuerung:
!
Defekt der Anlage. Bitte verwenden Sie nur mechanisch oder elektrisch verriegelte Schalter/Taster!
• Taster/Schalter und Steuerungen dürfen keinen gleichzeitigen Auf- und Ab-Befehl ermöglichen, dies führt zu einem Defekt der
• Die Pausenzeit beim Wechsel der Richtung muss mindestens 0,5 Sek. betragen, andernfalls können induzierte
Anlage. Bitte verwenden Sie nur mechanisch oder elektrisch verriegelte Schalter/Taster!
Spannungsspitzen den Motor zerstören.
• Die Pausenzeit beim Wechsel der Richtung muss mindestens 0,5 Sek. betragen, andernfalls können induzierte Spannungsspitzen
• Rohrmotore sind für den Kurzzeitbetrieb (ca. 4 Min.) ausgelegt. Wenn der Antrieb bei Probeläufen und im Betrieb über-
den Motor zerstören.
hitzt, erfolgt eine Abschaltung durch den Thermoschutz. Lassen Sie den Motor in diesem Fall ca. 15 Minuten abkühlen.
• Rohrmotore sind für den Kurzzeitbetrieb (ca. 4 Min.) ausgelegt. Wenn der Antrieb bei Probeläufen und im Betrieb überhitzt,
• Prüfen Sie, ob beide Zugseile gleiche Länge haben, sowie straff und gleichmäßig auf der Welle des Antriebmotors laufen.
erfolgt eine Abschaltung durch den Thermoschutz. Lassen Sie den Motor in diesem Fall ca. 15 Minuten abkühlen.
• Es ist darauf zu achten, dass der Projektor im Betrieb nur im ausgeschalteten und abgekühlten Zustand eingefahren wird.
• Prüfen Sie, ob beide Zugseile gleiche Länge haben, sowie straff und gleichmäßig auf der Welle des Antriebmotors laufen.
• Wird die Steuerung automatisch von einer Mediensteuerung übernommen, ist die Programmierung der Mediensteuerung
• Es ist darauf zu achten, dass der Projektor im Betrieb nur im ausgeschalteten und abgekühlten Zustand eingefahren wird.
entsprechend durchzuführen und die Sicherheitshinweise sind zu beachten.
• Wird die Steuerung automatisch von einer Mediensteuerung übernommen, ist die Programmierung der Mediensteuerung
entsprechend durchzuführen und die Sicherheitshinweise sind zu beachten.
Die Steuerung des Liftes kann erfolgen über:
Die Steuerung des Liftes kann erfolgen über:
1.
Drehschalter-/Taster Auf/Ab
(5944 000 002)
1. Drehschalter-/Taster Auf/Ab
(5944 000 002)
2.
Schlüsselschalter
(5944 000 001)
2. Schlüsselschalter
3.
Funk-Fernbedienung
(5944 000 001)
(5699 000 020)
3. Funk-Fernbedienung
(5699 000 020)
Nach Einstellung der Endanschläge müssen Sie die jeweilige externe Programmiereinheit wieder abklemmen und den
Motoranschluss gemäß dem folgendem Anschlussplan vornehmen.
Nach Einstellung der Endanschläge müssen Sie die jeweilige externe Programmiereinheit wieder abklemmen und den
Motoranschluss gemäß dem folgendem Anschlussplan vornehmen.

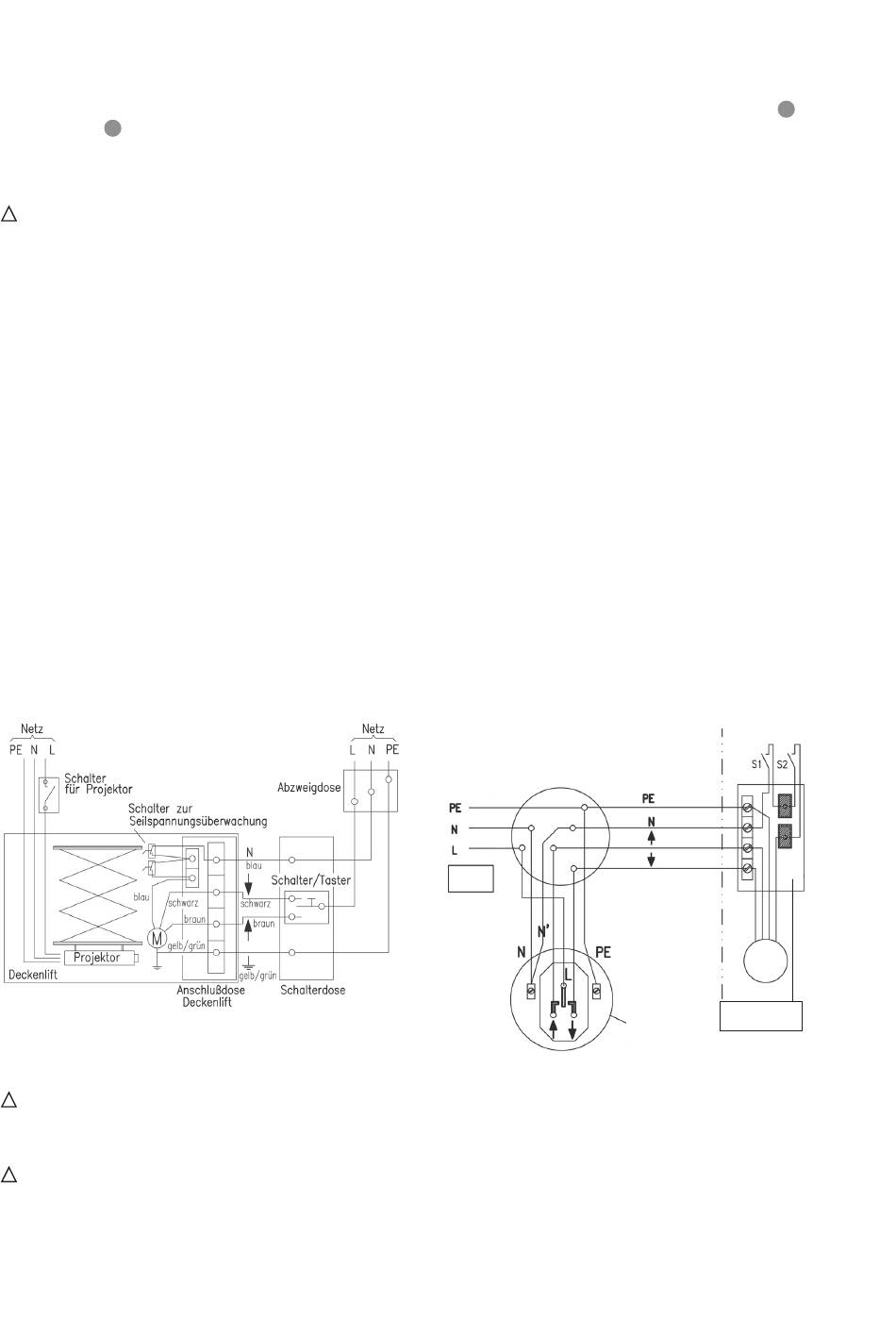

Schaltplan Installation Schalter/Taster
Schaltplan Installation Schalter/Taster
Hinweis: Achten Sie bei der Leitungsverlegung Schalter/Taster (Auf/Ab) zum Lift darauf, dass an der Verbindungsstelle die
!
Motorsteuerleitungen nicht vertauscht werden! (Braun = Auf, Schwarz = Ab). Es dürfen nur zugelassene Kabel mit Schutzleiter
Hinweis: Achten Sie bei der Leitungsverlegung Schalter/Taster (Auf/Ab) zum Lift darauf, dass an der Verbindungsstelle die
verwendet werden.
Motorsteuerleitungen nicht vertauscht werden! (Braun= Auf, Schwarz= Ab). Es dürfen nur zugelassene Kabel mit Schutzleiter
verwendet werden.
Die Parallelschaltung von mehreren Rohrmotoren (Deckenlift, Motorleinwand...) ist nicht erlaubt.
!
Verwenden Sie für solche Fälle ein Trenn-Relais mit separaten Kontakten für jeden Antrieb.
Die Parallelschaltung von mehreren Rohrmotoren (Deckenlift, Motorleinwand...) ist nicht erlaubt. Verwenden Sie für
solche Fälle ein Trenn-Relais mit separaten Kontakten für jeden Antrieb.

4.8 Sicherheitsabschaltung

Der Deckenlift ist mit einer Sicherheitsabschaltung ausgerüstet. Der Rohrmotor stoppt automatisch, wenn der Lift beim
Ablauf auf ein Hindernis stößt und das Zugseil entlastet wird, oder er von unten angehoben wird.
14
4.8 Sicherheitsabschaltung
Der Deckenlift ist mit einer Sicherheitsabschaltung ausgerüstet. Der Rohrmotor stoppt automatisch, wenn der Lift beim
Ablauf auf ein Hindernis stößt und das Zugseil entlastet wird, oder er von unten angehoben wird.
4.
IR-Fernbedienung
(5699 000 021)
4. IR-Fernbedienung
(5699 000021)
5.
2 Relaiskontakte einer
Mediensteuerung und Motorsteuergerät
5. 2 Relaiskontakte einer
(5699 000 022)
Mediensteuerung und Motorsteuergerät
(5699 000022)
Stromlaufplan Installation Schalter/Taster
Stromlaufplan Installation Schalter/Taster
grün/gelb
blau
schwarz
Netz
Abzweigdose
bauseits
grün/gelb
blau
braun
schwarz
Kabel zwischen
Abzweig- und
Schalterdose
mind. 6-adrig
(z. B. NYM 7x1,5mm
)
2
Schalterdose
für Taster/
Schalter
bauseits
Wandschalter/-taster
z. B. 5944 000 002
am
b
Sicherheits-
schalter
blau
gn/ge
bl
br
sw
Motor
Anschlussdose
am Lift
