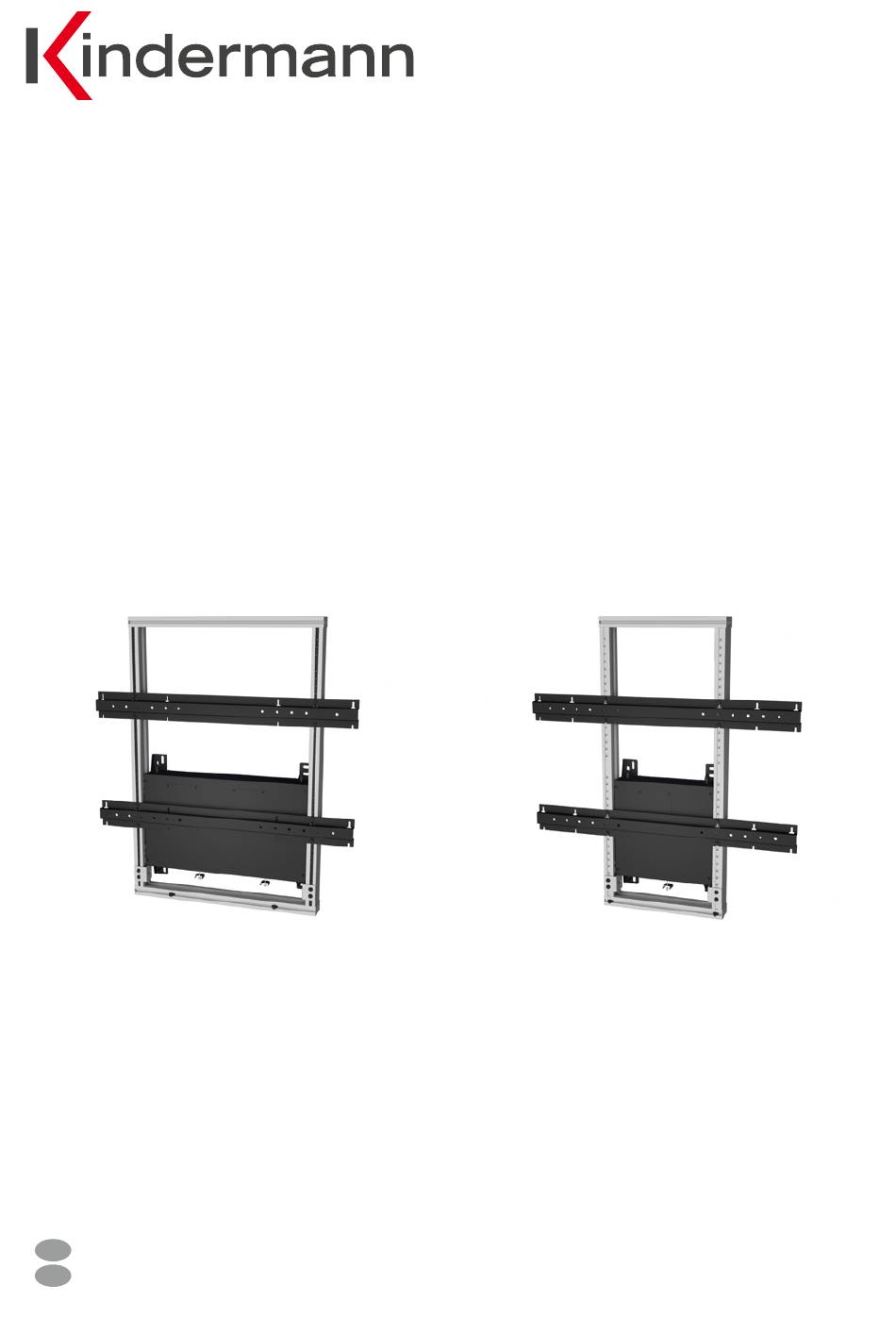

- Seite 1 DisplayShift Classic Spezifikation / Spezification Art.-Nr. / Ref. No. 4031 000502/503 Montageanleitung Mounting instructions 09.2022...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise / Safety instructions • Bitte die Anleitung sorgfältig durchlesen und aufbewahren. • Der DisplayShift² darf nur in dem auf dem Typenschild angegebenen Gewichtsbereich verwendet werden. • Das DisplayShift² ist ausschließlich für den Innenbereich geeignet. • Das DisplayShift² darf nur für den beschriebenen Verwendungszweck benutzt werden. •... -
Seite 3: Allgemeine Beschreibung Und Bestimmungsgemäße Verwendung
2. Allgemeine Beschreibung und bestimmungsgemäße Verwendung General description and intended use Das DisplayShift² ist eine mechanische Höhenverstellung mit Federmechanismus für Touchdisplays zur Wandmontage. Es dürfen Displays und Zubehör, wie Anschlusskabel, OPS PCs, etc. mit einem Gewicht von 51 - 74 kg (4031000502) und 31 - 43 kg (4031000503) montiert werden. -
Seite 4: Benötigtes Werkzeug
3.2. Benötigtes Werkzeug / Required tools 10, 13 3.3. Optionales Zubehör / Optional accessories Bodenständer DisplayShift², (Art.-Nr. 4031 000510) Floor stand profile DisplayShift², (Ref. No. 4031000510) Laptopablage Deluxe (Art.-Nr. 4031 000 512) Laptop tray deluxe (Ref. No. 4031 000512) -
Seite 5: Montage Und Bedienung
4. Montage und Bedienung / assembly and operation Entpacken / Unpack Achtung, siehe Bohrmaß 12. Attention, see drilling dimension 12. Option: 4031000510 75 mm 75 mm Bitte verwenden Sie passendes Montagematerial entsprechend der Wandbeschaffenheit. Please use suitable mounting material according to the wall construction. 8 x M6x10... - Seite 6 SW10/13 75 mm Achtung, Schrauben passend zum jeweiligen Displays verwenden - siehe Displaybefestigungsmaterial Attention, Use the screws suitable for the respective displays. - see display mounting material Bediengriff, Laptopablagen 4-5 mm Deluxe / Slide in operating handle, deluxe laptop trays 4031000512 Achtung, siehe Zubehör auf Seite 4 und Aufbauschritte 5.
- Seite 7 Achtung, Displays müssen mit Zurrgurt wie gezeigt gesichert werden! Attention, displays must be secured with safety belt! Achtung, unbedingt auf Drehrichtung achten und niedrige Drehzahl verwenden! Attention, make sure that the direction of rotation is correct and use low speed! Feinjustage: Fine adjustment: hoch...
- Seite 8 5. Montage optionaler Laptopablage Deluxe / Assembly optional laptop tray deluxe 4031 000512 4 x M3x5mm 4 x M6x10mm 5.1. Lieferumfang / Scope of delivery 2 x M8x16mm 4 x Nutenstein / Slot nut 5.2. Benötigtes Werkzeug / Required tools 4 x M6x10 2 x M8x16 4 x M3x5...
-
Seite 9: Technische Daten
7. Technische Daten / Technical specifications Displaybefestigung Universell VESA von 300x150 bis 800x800 Display mounting Universal VESA from 300x150 to 800x800 Befestigungsmöglichkeiten • Wandmontage Fastening options • Wandmontage mit Bodenständer 4031000510 • Wall mounting • Wall mounting with floor stand 4031000510 Displaywandabstand •... -
Seite 10: Abmessungen Und Maßskizze
8. Abmessungen und Maßskizze / Dimensions and dimensional sketch 4031 000 502 935 mm 133 mm 685 mm 42,00 42 mm 1:10 33158.80 Allgemeintoleranz Maßstab Gewicht Werkstoff, Halbzeug ISO 2768 m K Datum Name Benennung DisplayShift 2.0 Bearb. 13.07.20 Gepr. 47-77kg Norm... - Seite 11 4031 000 503 935 mm 133 mm 435 mm 42,00 42 mm 1:10 33158.80 Allgemeintoleranz Maßstab Gewicht Werkstoff, Halbzeug ISO 2768 m K...
- Seite 12 (z. B. Chesterton 622) alle 5000 Zyklen bzw. alle 4 Jahre. Bitte wenden Sie sich bei Defekten direkt an den Kindermann Service und sperren Sie das DisplayShift für die weitere Nutzung. Please make sure that you do a safety and reliability check every 4 year.
