- Seite 1 BackBox XL Art.-Nr. /Ref. No. 401500001x Montageanleitung Mounting instructions 05.2021...
-
Seite 2: Übersicht Befestigungsteile

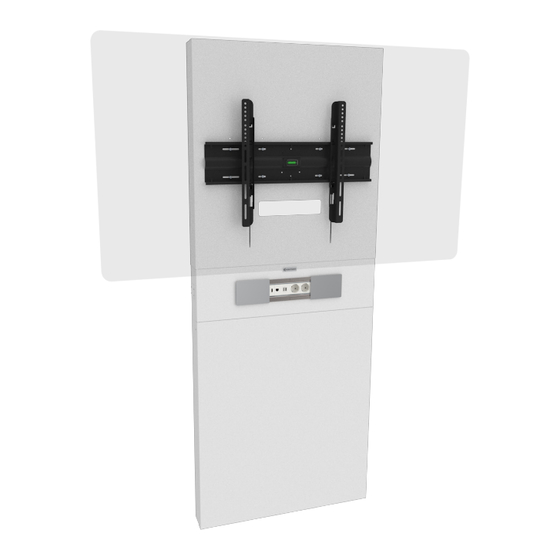

1. Allgemeine Beschreibung und bestimmungsgemäße Verwendung - General description and intended use Die BackBox XL ist eine Vorwandinstallation zur Montage von Medientechnik. Sie dient ausschließlich dem Zweck, passive und interaktive Displays, Signal- und Anschlusskomponenten wie Steckdosenleisten und Kabel aufzunehmen. The BackBox XL is a pre-wall installation for mounting media technology. Its sole purpose is to accommodate passive and interactive displays, signal and connection components such as socket strips and cables. - Seite 3 4. Montage - Mounting 557507 541006 517063* 517089** 557507 517063* 541 006 517089** 517089**...
- Seite 4 Nach Wandbeschaffenheit mind. 8x Befestigungsdübel Schraube Fixing dowels Screw Je nach Wandbeschaffenheit mindestens (*nicht im Lieferumfang enthalten) Unterlegscheibe 5,3 Mutter M5 Flachk Befestigungsdübel Schraube 557507 517063 Depending on wall condition at least 541006 (*not included in delivery) Senkkopfschraube M 3X10 Senkkopfschraube M3X12 512003 512021...
- Seite 5 Nach Wandbeschaffenheit mind. 8x Befestigungsdübel Schraube Fixing dowels Screw Je nach Wandbeschaffenheit mindestens (*nicht im Lieferumfang enthalten) Unterlegscheibe Befestigungsdübel Schraube 557507 Depending on wall condition at least (*not included in delivery) Senkkopfschraube M3 512021 541 007 557505 533 051...
- Seite 6 Schraubengröße laut Hersteller Screw size according to manufacturer...
- Seite 7 Klick!
- Seite 8 557507 5 mm ! 541 006...
- Seite 9 517063* 517089**...
-
Seite 10: Beschreibung
(touch) displays up to 45 kg of (touch) displays up to 45 kg of (touch) displays with manual or 65 inches - prepared for the height adjustment integration of a Kindermann CablePort connector panel: a) CablePort frame (slide) 4-fold b) CablePort table3 Farbe und Material Schwarz, Struktur (RAL 9005), Stahlblech –... -
Seite 11: Abmessungen Und Maßskizze
BackBox XL standard BackBox XL CP BackBox XL Shift VESA - Vesa 100 x 100 – 600 x 400 300 x 200 – 800 x 600 Mitte VESA- Halterung 1532 / 1582 mm variabel Center Vesa mount Einbautiefe für Technikkompo- nenten 100 mm 100 mm... - Seite 12 7. Anschlussfelder (frontseitig) - connector panels (front side) 7.1 Notwendiges Zubehör für Mittelblende CP frame (slide) (4015 000014 und 4015 000015) Necessary accessories for center panel prepared for CP frame (slide) (4015 000014 and 4015 000015) Anschlussfeld CablePort frame (74490002xx + 7449000022) ...
- Seite 13 7.2 Notwendiges Zubehör für Mittelblende CP table3 (4015000016 und 4015000017) Necessary accessories for center panel prepared for CP table3 (4015000016 and 4015 00017) Anschlussfeld CablePort table (744900004x) Connector panel CablePort table (744900004x) 517063 8. Optionale Anschlussfelder (seitlich) - Optional connector panels (lateral) •...
-
Seite 14: Lieferumfang
9. Optionales Adapterset für die manuelle Kindermann Höhenverstellung DisplayShift Optional adapterset for manual height adjustment for the Kindermann DisplayShift Art.-Nr./Ref. No. 4015 000100 9.1 Lieferumfang - Scope of delivery 546005 557502 4015100030 4015100040 (Adapterset und BackBox XL kombiniert Adapter set and BackBox XL combined) 9.2 Montageanleitung... - Seite 15 517063...
- Seite 16 517063 517063...
- Seite 17 546005 557502...
-
Seite 18: Abmessungen Und Maßskizze Adapterset
9.3 Abmessungen und Maßskizze Adapterset - Dimensions and dimensional sketch adapter set 9.4 Gesamtabmessungen (Kombiniertes Produkt) - Total dimensions (combined product) - Seite 19 Notizen Notes:...
