Kindermann compact2 80 Installations- Und Bedienungsanleitung
Deckenlift für daten- und videoprojektoren;
Vorschau ausblenden
Andere Handbücher für compact2 80:
- Installationsanleitung (32 Seiten) ,
- Installations- und bedienungsanleitung (32 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Deckenlift compact
Deckenlift compact
für Daten- und Videoprojektoren / for data and video projectors
für Daten- und Videoprojektoren / for data and video projectors
Art.-Nr. 7466 000 1 60
Nr. 7466 000 1 50
Deckenlift compact
Deckenlift compact
für Daten- und Videoprojektoren / for data and video projectors
für Daten- und Videoprojektoren / for data and video projectors
Nr. 7466 000 1 51
Art.-Nr. 7466 000 1 61
Installations- und Bedienungsanleitung
Installation manual
Installations- und Bedienungsanleitung
Installation and operating manual
D
GB
07.2020
80 / Ceiling lift compact
2
80 / Ceiling lift compact
2
120 / Ceiling lift compact
2
120 / Ceiling lift compact
2
80
2
80
2
120
2
120
2
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Kindermann compact2 80
Inhaltszusammenfassung für Kindermann compact2 80
- Seite 1 Deckenlift compact 80 / Ceiling lift compact Deckenlift compact 80 / Ceiling lift compact für Daten- und Videoprojektoren / for data and video projectors für Daten- und Videoprojektoren / for data and video projectors Art.-Nr. 7466 000 1 60 Nr. 7466 000 1 50 Deckenlift compact 120 / Ceiling lift compact Deckenlift compact...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise und Bestimmungsgemäße Verwendung ......................... 3 2. Allgemeine Beschreibung und Gerätebeschreibung ........................... 4 - 6 2.1 Technische Daten ........................................4 2.2 Lieferumfang .......................................... 4 - 5 2.3 Zubehör ............................................5 2.4 Teilebezeichnung und Zeichenerklärung ................................6 3. Montage Deckenlift compact ................................ -
Seite 3: Sicherheitshinweise Und Warnungen
Lift durchführen. Bestimmungsgemäße Verwendung • Die Kindermann Deckenlifte sind elektromechanische Liftsysteme mit Scherenmechanik, vorzugsweise zum Heben und Senken von Datenprojektoren in Konferenz- und Medienräumen. • Die Maschinen sind geeignet um Datenprojektoren aus einer Ruheposition in eine Nutzposition und zurück zu bewegen. -
Seite 4: Allgemeine Beschreibung Und Gerätebeschreibung
1. Allgemeine Beschreibung 1. Allgemeine Beschreibung Flacher Deckenlift für alle gängigen Daten-Video-Projektoren, geräuscharme Laufbewegung mit Scherengelenkmechanis- Flacher Deckenlift für alle gängigen Daten-Video-Projektoren, geräuscharme Laufbewegung mit Scherengelenkmechanis mus, mus, Projektor-Netzkabel vorinstalliert, Spiralschlauch für sichere Kabelführung der Datenleitungen. Der Antrieb erfolgt über Projektor-Netzkabel vorinstalliert, Spiralschlauch für sichere Kabelführung der Datenleitungen. -
Seite 5: Zubehör
Der Deckenlift wird zum sicheren Transport im eingefahrenen Zustand geliefert und kann sofort montiert werden. Zum Lieferumfang gehören: ein Kabel-Spiralschlauch für Signal- und Steuerleitungen zum Projektor, vier höheneinstellbare Abhänger-Sätze zur Befestigung der Deckenabschlussplatte, sowie vier Schraubensätze zur Projektorbefestigung. Als Montagehilfe ist eine Bohrschablone 1:1 beigelegt. Das bauseitige, für die jeweilige Deckenkonstruktion zugelassene Montagematerial ist nicht im Lieferumfang enthalten! 2.3 Zubehör ... -
Seite 6: Teilebezeichnung Und Zeichenerklärung

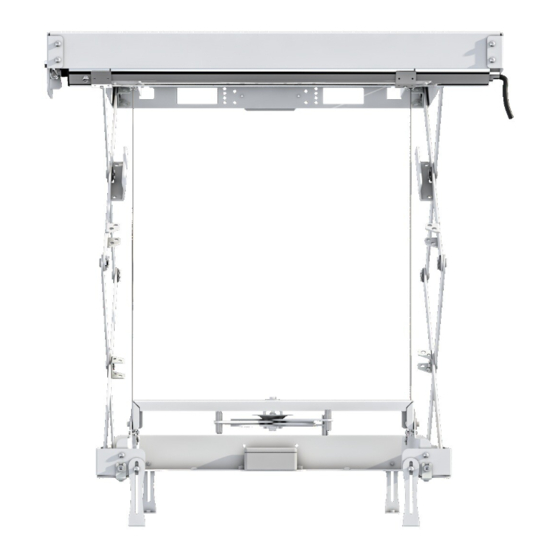

2.4 Teilebezeichnung und Zeichenerklärung 2.4 Teilebezeichnung und Zeichenerklärung Befestigungsrahmen mit Montagebohrungen (Maße siehe Bohrschablone Abschnitt 3.4) Befestigungsrahmen mit Montagebohrungen (Maße siehe Bohrschablone Abschnitt 3.4) Motor mit Seilzug Motor mit Seilzug Anschlussdose für Elektroanschluss Anschlussdose für Elektroanschluss Motorkabel (Nullleiter blau, Phase Drehrichtung AB schwarz, Phase Drehrichtung AUF braun, Schutzleiter PE grün/gelb) Motorkabel (Nullleiter blau, Phase Drehrichtung AB schwarz, Phase Drehrichtung AUF braun, Schutzleiter PE grün/gelb) Sicherheitsschaltung Seilspannung Sicherheitsschaltung Seilspannung Kabel-Spiralschlauch mit Projektor-Netzkabel und Kabel zu den beiden Sicherheitsschaltern... -
Seite 7: Montage Deckenlift Compact
ift compact Deckenmontage kenlift compact ner tragfähigen Deckenkonstruktion befestigt werden. Bitte besorgen Sie sich hierfür das 3. Montage Deckenlift compact ngsmaterial im Fachhandel. Gewinde-Durchmesser sollte M8 sein, unbedingt Stahldübel bei Beton- n für Deckenmontage en bei Holzdecken verwenden. Legen Sie die Befestigung mit einer 10-fachen Sicherheit aus. 3.1 Vorbereitungen für Deckenmontage an einer tragfähigen Deckenkonstruktion befestigt werden. -
Seite 8: Einbauort Bestimmen
3.3 Einbauort bestimmen Vor dem Öffnen der Decke ist der genaue Montageort zu prüfen, am besten mit einer Testprojektion des vorgesehenen Projektors 3.3 Einbauort bestimmen an der vorgesehenen Stelle, da Objektivtoleranzen oder Druckfehler in Bildgrößentabellen nicht völlig auszuschließen sind. Vor dem Öffnen der Decke ist der genaue Montageort zu prüfen, am besten mit einer Testprojektion des vorgesehenen Gehen Sie bei der Bestimmung des Montage-Standorts des Lifts davon aus, dass die Vorderkante des Lifts im mittleren Projektors an der vorgesehenen Stelle, da Objektivtoleranzen oder Druckfehler in Bildgrößentabellen nicht völlig Zoom-Bereich Ihres Projektors liegt und das Objektiv lotrecht auf die Mittelachse der Leinwand ausgerichtet ist. -
Seite 9: Montage In Abgehängte Decke
3.5 Montage in abgehängte Decke hängte Decke Wird der Deckenlift nicht direkt auf die feste Geschossdecke geschraubt, benötigen Sie zur Abhängung das Gewindestangenset ht direkt auf die feste Geschossdecke geschraubt, benötigen Sie zur Abhängung das Gewindestan- mit Versteifungswinkel (7466 000019). Für eine stabile, wackelfreie Konstruktion sind zusätzliche Verstrebungen der swinkel (7466000019). -
Seite 10: Montage Des Projektors
grammiereinheit Schaltplan Programmiereinheit Sicherheits- Fahren Sie den Lift in die voreingestellte, untere Endlage und schalter verlegen Sie die Signal- und Steuerleitungen zum Projektor Abzweigdose in analoger Weise zu Scherenseite an den Scheren blau bauseits Alle Zuleitungen zum Lift bzw. Projektor, werden durch gn/ge grün/gelb grün/gelb... -
Seite 11: Projektor Ausrichten
Sind die Befestigungsschrauben für die Gewindebuchsen Ihres Projektors zu lang, verwenden Sie bitte zusätzliche Befestigungsschrauben für die Gewindebuchsen Ihres Projektors zu lang, verwenden Sie bitte zusätzliche U-Scheiben, um Beschädigungen im Gerät zu vermeiden. en, um Beschädigungen im Gerät zu vermeiden. •... -
Seite 12: Demontage Der Deckenabschlussplatte Im Notfall (Nur Für Geschulte Fachkräfte)
Die optionale Deckenabschlussplatte mit T-Profil-Einlegerahmen (7466 000152) zur Einlegung des Deckenausschnittes tionale Deckenabschlussplatte mit T-Profil-Einlegerahmen (7466000152) zur Einlegung des Deckenausschnittes onale Deckenabschlussplatte mit T-Profil-Einlegerahmen (7466000152) zur Einlegung des Deckenausschnittes (600 x 600 mm, max. Dicke 15 mm, max. Gewicht 4 kg) wird nach Abbildung montiert. 600 mm, max. -
Seite 13: Einstellungen Der Endlagen Des Lifts
4.5 Einstellungen der Endlagen des Lifts 4.3 Einstellung der Endpunkte Ab Werk wurden 2 Endlagen voreingestellt: 4.3.1 Einstellung der Endpunkte für 2 Positionen Endlage 1 Lift ist eingefahren Endpunkt 1 Lift ist komplett eingefahren Endlage 2 Lift ist ausgefahren Endpunkt 2 Lift ist komplett ausgefahren Zur Programmierung neuer Einstellungen steht Ihnen die Programmiereinheit 7466000102 (Becker-Motor 7466 000160/-161) aus Zur Programmierung neuer Einstellungen steht Ihnen die Programmiereinheiten Nr. -
Seite 14: Einstellung Der Deckenabschlussplatte
4.6 Einstellung der Deckenabschlussplatte Im eingefahrenen Zustand soll die Abschlussplatte bündig mit der Unterkante Fertigdecke abschließen. Eine Methode ist, die Schrauben der Abhänger der Abschlussplatte nur leicht handfest anzuziehen, die obere Endlage voreinzustellen und anzufahren und dann die Deckenplatte mit der Hand bündig gegen die Unterkante der abgehängten Decke zu drücken. -
Seite 15: Wartung Und Pflege
5. Wartung und Pflege Der Deckenlift ist mindestens jährlich auf Sicherheit und Zuverlässigkeit zu untersuchen: Kontrolle der beweglichen Teile, Stahlseile, Kabelverbindungen und Befestigungen. Insbesondere die Stahlseile sind auf Litzenbruch, Knicken, starke Abnutzung, Gleichlauf der Stahl-Trageseile und sonstige Beschädigungen zu sichten. Beschädigte Teile sind sofort auszutauschen! 6. -
Seite 16: Ce-Konformitätserklärung
8. CE-Konformitätserklärung Hinweis: Die aktuelle Montageanleitung kann von unserer Webseite heruntergeladen werden: www.kindermann.com Die aktuell gültige CE-Erklärung kann unter folgender URL eingesehen und heruntergeladen werden: https://shop.kindermann.de/erp/KCO/avs/7/7466/7466000160/12_Zertifizierungen/CE746600016x.pdf...
