Kindermann Pro W Bedienungsanleitung

Kabelanschluss und Bildjustage
Da die Fernbedienung den Projektor bei Nichtbenutzung nur in den
Stand-by-Betrieb versetzt, empfehlen wir Ihnen, die Netzzuleitung mit
einem zusätzlichen Ein-/Ausschalter auszustatten.
Verwenden Sie für die Verkabelung nur hochwertige abgeschirmte
Verbindungskabel.
Schließen Sie die Netzleitung und alle Signalkabel lose an und nehmen
einen Projektionstest vor.
Die horizontale und vertikale Neigung stellen Sie nach Lockern der
Justageschraube am Tragearm über das Kugelgelenk ein.
Alle Verschraubungen überprüfen. Nach der Montage des Projektors
prüfen, ob eine ausreichende Tragkraft erreicht wird.
Als zusätzliche Last das doppelte Projektorgewicht auflegen und Halte-
kräfte überprüfen.
Hinweis:
Der Projektor-Tragearm sitzt mittig auf der Wandhalterung und kann
bei Bedarf um ± 5 cm verschoben werden.
Dazu nehmen Sie den Projektorhalter ab (siehe Montage).
Lockern Sie die Kugelgelenkverbindung mit einem 6 mm Sechskant und
einem 13er Gabelschlüssel.
Ziehen Sie die Schrauben wieder an, bevor Sie den Projektor wieder
einhängen.
Zubehör
Nr. 5882 000 000 U-Bügel, Universal-Haltebügel für Projektoren ohne
Gewindebuchsen, zum Anschrauben am Projektor-
halter. Projektormaße: bis 10 cm Höhe und 25 cm
Breite und einem Gewicht bis 4 kg.
Nr. 5879 000 000 Trägerplatte, Stellfläche 32 x 32 cm, für Projektor
ohne Gewindebohrungen.

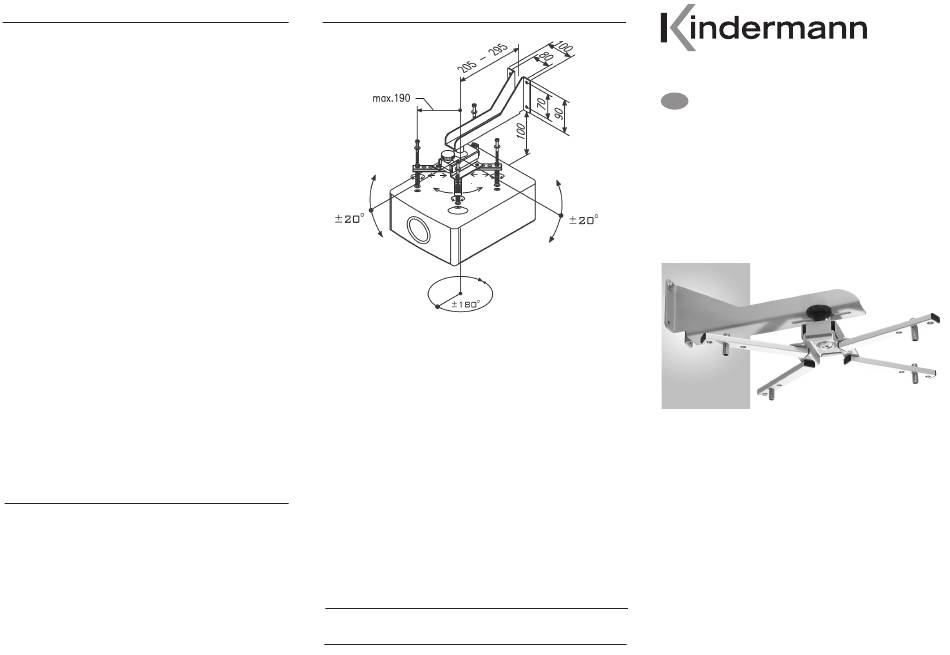

Maßskizze
Kindermann GmbH • Kindermannstrasse 2 • D-97199 Ochsenfurt
Tel.: +49 (0) 9331/93-0 • Fax: 93-239 • www.kindermann.com • info@kindermann.de
5889 000 100 D 1110 8 12 / 843 811 Änderungen vorbehalten

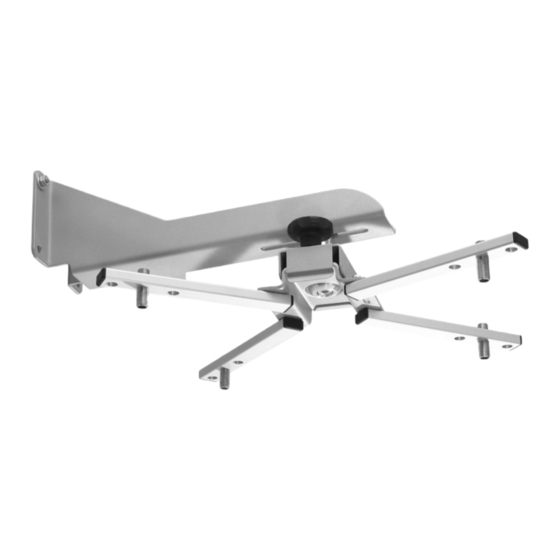

Wandhalterung
D
Maße in mm
Printed in Germany
Pro W
Nr. 5889 000 100
