Verwandte Anleitungen für Kindermann DisplayShift
Inhaltszusammenfassung für Kindermann DisplayShift

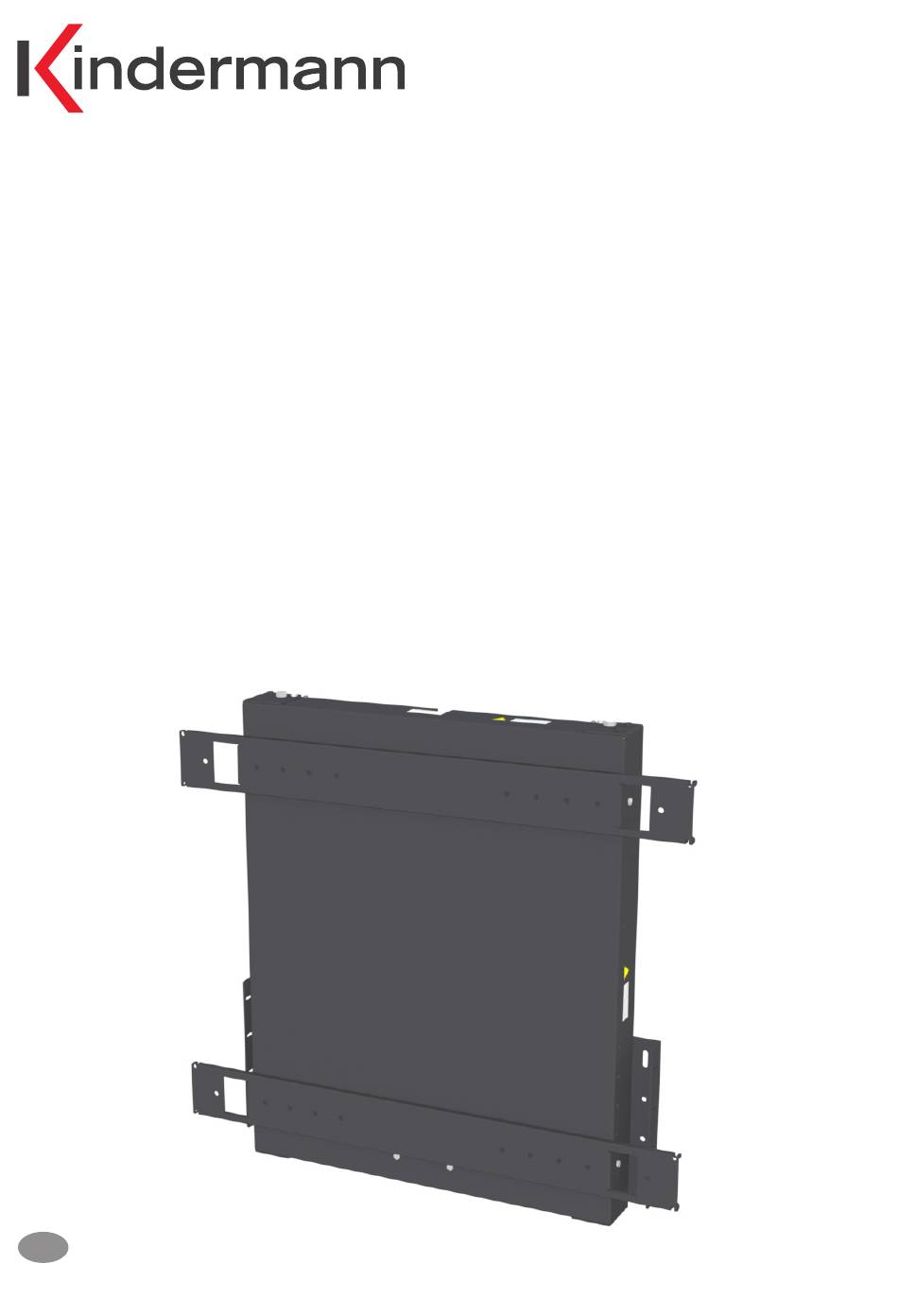

- Seite 1 Manuelle Höhenverstellungen für Displays DisplayShift Art.-Nr. 4031000000 Montageanleitung 04.2019...
-
Seite 2: Inhaltsverzeichnis

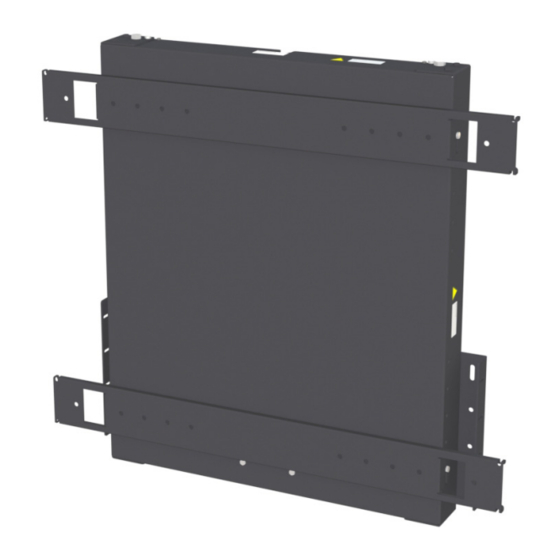

Display bis auf den unteren Endanschlag 3. Beschreibung Der DisplayShift ist ein System, welches das Gewicht von Displays nahezu neutralisiert. Dadurch können Displays an der Wand montiert und fast schwerelos bewegt werden. Die Aufnahme der Displays erfolgt über den VESA-Standard im Bereich von 300 x 200 bis 800 x 600. Ab einer Displaygröße von 65 Zoll... -
Seite 3: Lieferumfang
4. Lieferumfang DisplayShift Art.-Nr. 4031 000 000 Beinhaltet: Wandmontagegehäuse 2x VESA-Displayträger 4x Sechskantschraube M6x10 Optional: DisplayShift Bodenständer Art.-Nr. 4031 000100 Beinhaltet: 2x Bodenständerprofi l 2x Justagefuß 8x Sechskantschraube M6x16 8x Unterlegscheibe Ø6 8x Nutenstein M6 5. Technische Daten Displaybefestigung Universell VESA von 300 x200 bis 800x 600 mm Tragfähigkeit... -
Seite 4: Montage
Achtung Sicherheits-/Warnhinweise beachten! • Befestigen Sie den DisplayShift mit geeignetem bauseitigen Befestigungsmaterial. Wir empfehlen bei Betonwänden bauaufsichtlich zugelassene M8 Bolzenanker, wie z. B. Tox Bolzenanker S-Fix Pro 1. Für andere Mauersubstanzen mit hohlem Gefüge empfehlen wir die Verwendung von Verbundmörtel in Kombination mit einem M8 Gewindebolzen, wie z. -
Seite 5: Einsetzen Der Befestigungsschrauben
• Um ein geringeres Gewicht einzustellen, drehen Sie die Spindel gegen den Uhrzeigersinn. • Eine Gewichtserhöhung von 60 kg auf 90 kg entspricht ca. 350 Umdrehungen an der Einstellspindel. • Entspannen Sie den DisplayShift nicht weiter als 57 kg. -
Seite 6: Montage Mit Bodenständer
7. Montage mit Bodenständer 7.1 Bodenständer an DisplayShift montieren • Montieren Sie die Bodenständer mit den im Lieferumfang enthaltenen Sechskantschrauben M6x16 mm , den Unterlegscheiben den Sicherungsscheiben 4x wie gezeigt an das DisplayShift. DETAIL D MAßSTAB 1 : 2 7.2 Bodenständer an die Wand montieren •... -
Seite 7: Abmessungen
9. Abmessungen VESA 300 VESA 400 VESA 500 VESA 600 VESA 800... - Seite 8 4031 000000 D 2019-04 842 194 Änderungen vorbehalten Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
