REX640
Engineering-Handbuch
Hardware-Kanäle
Hardware-Kanäle können nur mit dem Ein- oder Ausgang eines Funktionsblocks
verbunden werden. Eine Hardware-Verbindung kann mithilfe der
Anwendungskonfiguration oder der Signalmatrix hergestellt werden.
Wird ein Hardware-Kanal verbunden, erscheint ein grafisches Symbol in der
Anwendungskonfiguration. Die Verbindung wird außerdem in der Signalmatrix
durch ein Kreuz angezeigt. Alle Hardware-Kanäle sind immer in der Signalmatrix
sichtbar.
SlotC-RTD1
HIGH_ALARM
HIGH_WARN
LOW_WARN
LOW_ALARM
SENSOR_FLT
GUID-B8E3309E-44AA-4946-B730-D0BD4EF1DE9D V1 DE-DE
Abb. 47:
Anwendungskonfiguration: HW-Signalkanäle
Es gibt drei Arten von unterstützten Hardware-Kanälen:
•
Binäre Eingangskanäle
•
Binäre Ausgangskanäle
•
Analoge Eingangskanäle
Binäre Hardware-Eingangskanäle können mehrere Verbindungen haben. Ein
binärer Hardware-Ausgangskanal wird aus der Liste der verfügbaren Kanäle
entfernt, wenn ein neuer Kanal angefordert wird. So wird verhindert, dass der
gleiche binäre Hardware-Kanal zweimal verwendet wird.
Hardware-Kanalkonfiguration
Anstelle voreingestellter I/O-Kanalverbindungen an vorverarbeitenden
Funktionsblöcken können benutzerdefinierte Konfigurationen verwendet werden.
Bei der Erstellung einer Arbeitskonfiguration sind einige Regeln zu beachten. Die
Anwendungskonfiguration prüft automatisch, ob die Konfiguration gültig ist und
die Ergebnisse werden im Ausgabebereich angezeigt. Mindestanforderungen für
I/O pro Anwendungsfunktionsblock finden Sie im technischen Handbuch.

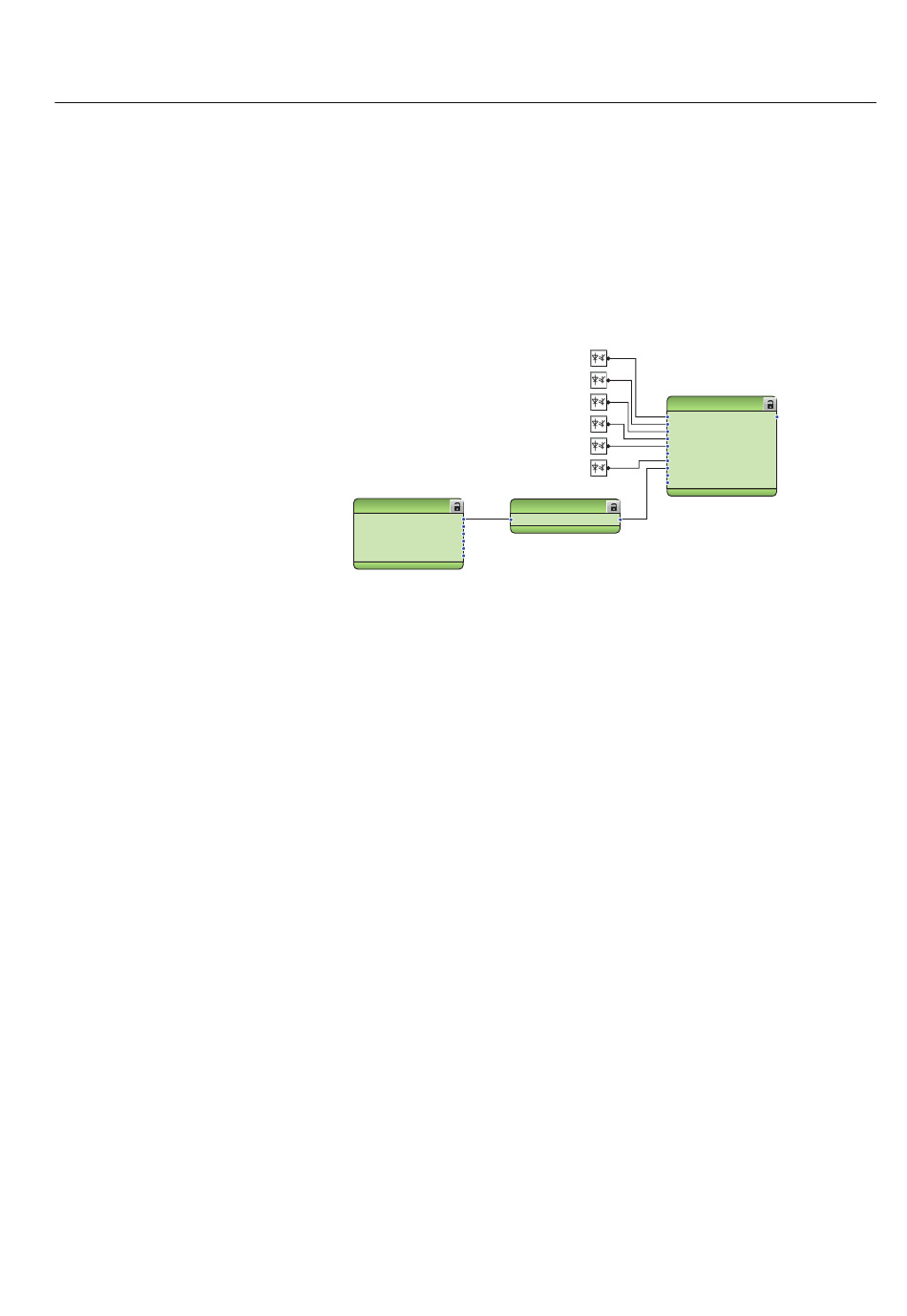

Beispiel 1
Schutz- und Steuerungs-Engineering
Slot B (BIO).X1-1;4_BI1
Slot B (BIO).X1-2;4_BI2
Slot B (BIO).X1-3;4_BI3
Slot B (BIO).X1-5;8_BI4
Slot B (BIO).X1-6;8_BI5
Slot B (BIO).X1-7;8_BI6
T_R_TO_I8
AI_VAL
REAL_IN
INT8_OUT
Abschnitt 5
TPOSYLTC1
BI0
TAP_POS
BI1
BI2
BI3
BI4
BI5
SIGN_BIT
TAP_POS
END_POS_R
END_POS_L
