Benutzerdefinierte Symbole Erstellen - ABB RELION REX640 Engineeringhandbuch

Abschnitt 6
LHMI-Engineering
6.1.5.2
116
Der Symbol-Editor kann verwendet werden, um dynamische Symbole mit
unterschiedlichen Zuständen zu erstellen, die den verschiedenen Signalwerten
entsprechen, die das Symbol unterstützt. Die Symbolzustände eines Trennschalters
(offen, geschlossen, Zwischenstellung, Fehler) können beispielsweise im Symbol-
Editor mithilfe von Zeichentools wie Linie, Rechteck, Ellipse, Kurve oder
Mehrfachlinie dargestellt werden. Der Wert des Symbolzustands muss dem Enum-
Wert des Signals entsprechen. Die Symbole werden auf der LHMI gemäß dem
Signalwert und dem entsprechenden Symbolzustandswert angezeigt. Einer der
Zustände ist immer der Standardzustand. Im SLD-Editor verwendete Symbole
zeigen die Standardzustandsgrafiken.
Es gibt einige Optionen für die Symbolgröße: 1x1 (normale Größe), 1x2 (doppelte
Höhe), 2x1(doppelte Breite) und 2x2 (doppelte Höhe und doppelte Breite).
Benutzerdefinierte Symbole können aus dem Grafischen Display-Editor exportiert
und in anderen Projekten verwendet werden.
GUID-CD006370-2B75-4A7E-B13F-2821608419AE V1 DE-DE

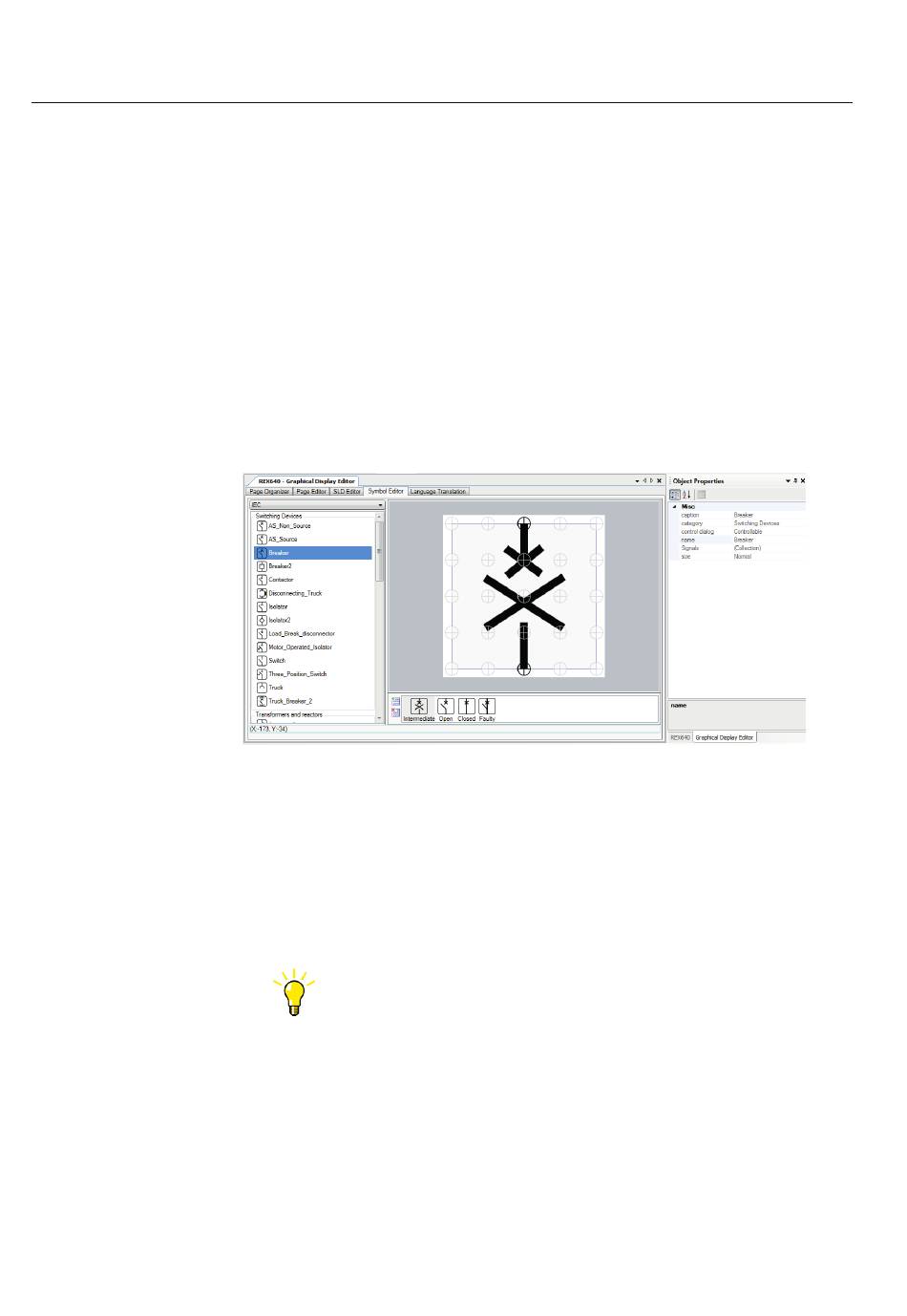

Abb. 86: Symbol-Editor

Benutzerdefinierte Symbole erstellen

Neue Symbole können nur im benutzerdefinierten Standard erstellt werden.
Verfügbare Optionen sind die Kategorie, die Größe und die Zustände. Beim
Erstellen eines Symbols muss mindestens ein Zustand ausgewählt werden.
Prüfen Sie vor dem Erstellen eines benutzerdefinierten Symbols,
dass die Zustände und die erforderliche Kategorie für das neue
Symbol standardmäßig verfügbar sind. Ansonsten kann es sein,
dass Sie neue Zustände oder Kategorien erstellen müssen.
1. Erstellen Sie ein neues Symbol mit einer der folgenden Möglichkeiten:
