Inhaltszusammenfassung für Fronius Acctiva Professional 35 A

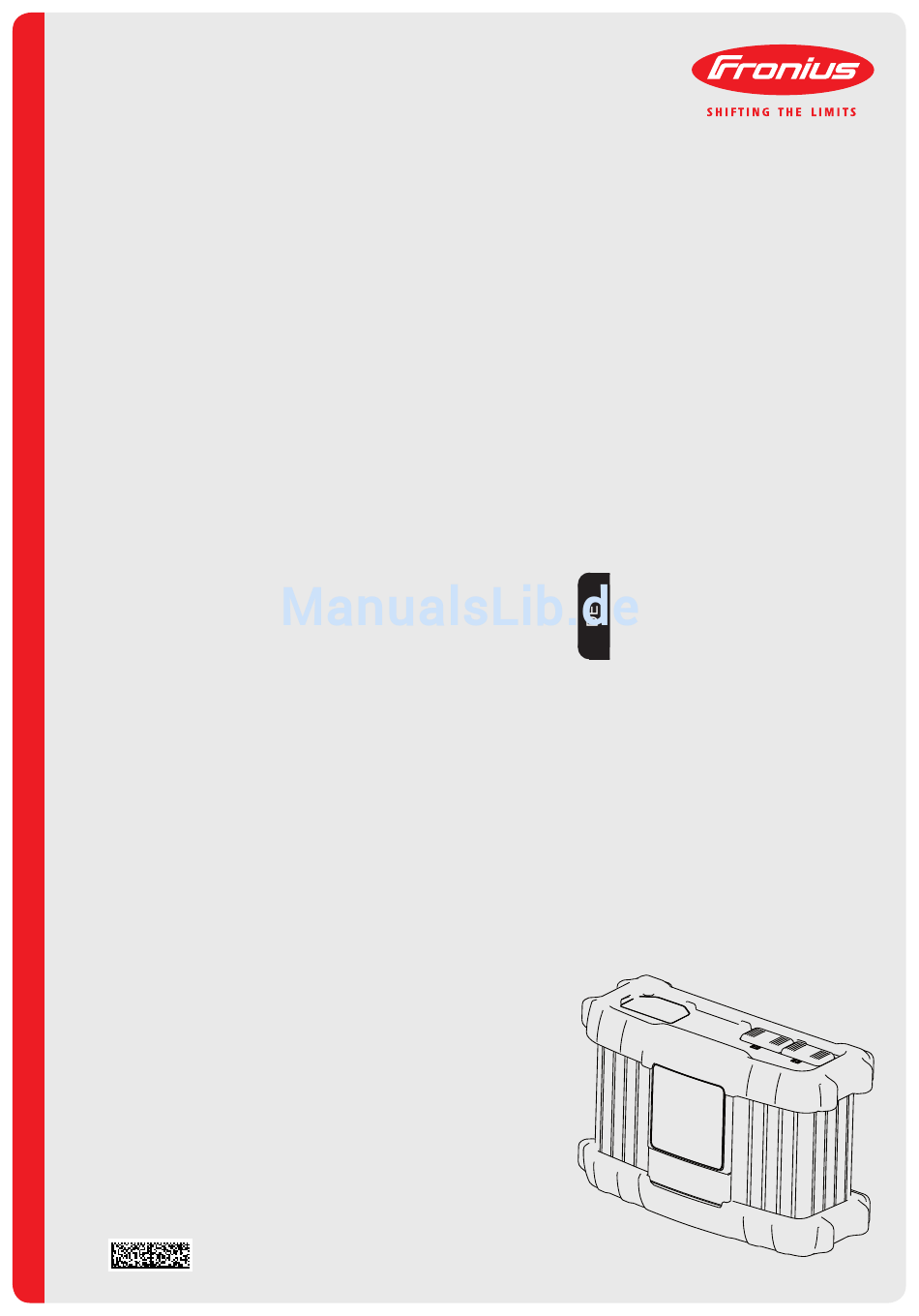

- Seite 1 Perfect Charging / Perfect Welding / Solar Energy Bedienungsanleitung Acctiva Professional 35 A Acctiva Professional 35 A UCN Batterieladesystem 42,0426,0093,DE 018-29122014...
-
Seite 3: Einleitung
Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die viel- fältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsvorschriften..........................Erklärung Sicherheitshinweise......................Allgemeines ............................Bestimmungsgemäße Verwendung...................... Umgebungsbedingungen........................Netzanschluss............................Gefahren durch Netz- und Ladestrom ....................Gefahr durch Säuren, Gase und Dämpfe ..................... Allgemeine Hinweise zum Umgang mit Batterien ................. Selbst- und Personenschutz ......................... Sicherheitsmaßnahmen im Normalbetrieb.................... EMV Geräte-Klassifizierungen......................EMV-Maßnahmen..........................Datensicherheit ............................. - Seite 6 Betriebsart Netzteil-Modus........................Geräteeinstellungen..........................Betriebsart Laden............................Allgemeine Information ......................... Batterie laden............................Ladevorgang unterbrechen........................Ladevorgang fortsetzen ........................Betriebsart Pufferbetrieb ..........................Allgemeine Information ......................... Batterie puffern ............................. Pufferbetrieb unterbrechen ........................Pufferbetrieb fortsetzen......................... Betriebsart "Refresh"..........................Allgemeine Information ......................... Batterie reaktivieren ..........................„Refresh“ unterbrechen......................... „Refresh“ fortsetzen ..........................Betriebsart Batteriewechsel ........................
-
Seite 7: Sicherheitsvorschriften
Sicherheitsvorschriften Erklärung Sicher- GEFAHR! Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemie- heitshinweise den wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. VORSICHT! Bezeichnet eine möglicherweise schädliche Situation. -
Seite 8: Bestimmungsgemäße Verwendung
Bestimmungsge- Das Gerät ist ausschließlich für den Einsatz im Sinne der bestimmungsgemä- mäße Verwen- ßen Verwendung zu benutzen. Eine andere oder darüber hinaus gehende Be- dung nutzung gilt als nicht bestimmungsgemäß. Für hieraus entstandene Schäden, sowie für mangelhafte oder fehlerhafte Arbeitsergebnisse haftet der Hersteller nicht. -
Seite 9: Gefahr Durch Säuren, Gase Und Dämpfe
Ein elektrischer Schlag kann tödlich sein. Jeder elektrische Schlag ist grund- sätzlich lebensgefährlich. Um elektrische Schläge während des Betriebes zu vermeiden: keine spannungsführenden Teile innerhalb und außerhalb des Gerätes berühren. keinesfalls die Batteriepole berühren Ladekabel oder Ladeklemmen nicht kurzschließen Sämtliche Kabel und Leitungen müssen fest, unbeschädigt, isoliert und aus- reichend dimensioniert sein. -
Seite 10: Selbst- Und Personenschutz
Selbst- und Per- Personen, vor allem Kinder, während des Betriebes vom Gerät und vom Ar- sonenschutz beitsbereich fernhalten. Befinden sich dennoch Personen in der Nähe diese über alle Gefahren (gesundheitsschädliche Säuren und Gase, Ge- fährdung durch Netz- und Ladestrom, ...) unterrichten, geeignete Schutzmittel zur Verfügung stellen. -
Seite 11: Wartung Und Instandsetzung
Wartung und In- Das Gerät benötigt unter normalen Betriebsbedingungen nur ein Minimum an standsetzung Pflege und Wartung. Das Beachten einiger Punkte ist jedoch unerlässlich, um es über Jahre hinweg einsatzbereit zu halten. Vor jeder Inbetriebnahme Netzstecker und Netzkabel sowie Ladeleitun- gen und Ladeklemmen auf Beschädigung prüfen. -
Seite 12: Entsorgung
Mit diesem TÜV-Prüfzeichen gekennzeichnete Geräte erfüllen die Anforde- rungen der relevanten Normen für Japan. Mit diesem TÜV-Prüfzeichen gekennzeichnete Geräte und die am Leistungs- schild angegebene Kennzeichen erfüllen die Anforderungen der relevanten Normen für Australien. Entsorgung Werfen Sie dieses Gerät nicht in den Hausmüll! Gemäß Europäischer Richtli- nie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in na- tionales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. -
Seite 13: Sicherheitsvorschriften - Erforderlich Für Usa, Kanada Und Australien
Sicherheitsvorschriften - erforderlich für USA, Kana- da und Australien Allgemeines und BEWAHREN SIE DIESE ANWEISUNGEN - Diese Anleitung enthält wichtige Sicher- elektrische Ge- heits- und Bedienungsanweisungen für diesen Ladegeräte-Typen (Modell siehe erste fahren Seite dieses Dokumentes) Das Ladegerät nicht Schnee oder Regen aussetzen Die Verwendung von Zubehör, welches nicht vom Hersteller des Ladegerätes emp- fohlen oder verkauft wird, kann zu Brandgefahr, einem elektrischen Schlag oder zur Verletzung von Personen führen... -
Seite 14: Ladevorgang Vorbereiten
Für ausreichend Frischwasser und Seife in der Nähe sorgen, für den Fall, dass Batte- riesäure mit Haut, Kleidung oder Augen in Kontakt kommt Einen vollständigen Augenschutz und Schutzkleidung tragen. Während Arbeiten in der Nähe einer Blei-Säure Batterie die Augen nicht berühren Gelangen Haut oder Kleidung mit Batteriesäure in Kontakt, die Säure sofort mit Seife und Wasser waschen. -
Seite 15: Vorsichtsmaßnahmen Für Den Dc-Anschluss
Vorsichtsmaß- Die DC-Anschlussklemmen nur anschließen oder abklemmen, wenn sich sämtliche nahmen für den Bedienelemente des Ladegerätes in Stellung „Aus“ befinden und das Netzkabel vom DC-Anschluss Netzanschluss getrennt ist. Die Anschlussklemmen dürfen einander niemals berühren Die Anschlussklemmen an Batterie und Fahrgestell befestigen, wie in den Punkten 5 und 6 des nächsten Abschnittes und den Punkten 2 und 4 des übernächsten Abschnit- tes angegeben Die Anschlussklemmen an den Batteriepolen befestigen sowie mehrmals hin und her... -
Seite 16: Anleitung Für Das Anschließen Des Netzkabels Inklusive Erdung
Beim Herstellen des letzten Anschlusses, sich der Batterie nicht zuwenden Beim Abklemmen des Ladegerätes in umgekehrte Reihenfolge wie beim Anschließen vorgehen, und die erste Verbindung so weit wie praktisch möglich von der Batterie entfernt trennen Eine (Marine-) Bootsbatterie muss ausgebaut und an Land geladen werden. Um die Batterie an Bord zu laden, ist eine spezielle Ausrüstung für den Einsatz auf See erfor- derlich Anleitung für das... -
Seite 17: Allgemeine Informationen
Eine Spannungsbegrenzung auf 14,4 V sorgt für optimalen Schutz der Fahrzeug- Bordelektronik. Warnhinweise am Das Ladegerät ist mit Sicherheitssymbolen am Leistungsschild ausgestattet. Die Sicher- Gerät heitssymbole dürfen weder entfernt noch übermalt werden. A-4600 Wels www.fronius.com Acctiva Professional 35A Art. Nr.: 4,010,335 00000000 ~230V 50/60Hz;1120W Out.:... -
Seite 18: Inbetriebnahme
Inbetriebnahme Sicherheit WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä- den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Do- kumente vollständig gelesen und verstanden wurden: Bedienungsanleitung Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicherheitsvorschriften Bedienungsanleitungen und Sicherheitsvorschriften der Batterie- und Fahr- zeughersteller Bestimmungsge- Das Ladegerät dient zum Laden von nachfolgend angeführten Batterien. -
Seite 19: Sicherheitskonzept - Schutzeinrichtungen Serienmäßig
Sicherheitskon- Folgende Sicherheitsmerkmale zählen zum Lieferumfang der Active Inverter: zept - Schutzein- Spannungs- und funkenfreie Klemmen schützen vor Explosionsgefährdung richtungen Der Verpolschutz verhindert eine Beschädigung oder Zerstörung des Ladegerätes serienmäßig Einen effektiven Schutz des Ladegeräts bietet der Kurzschluss-Schutz. Im Kurz- schluss-Fall ist kein Austausch einer Sicherung erforderlich Eine Ladezeit-Überwachung schützt effektiv vor Überladung und Zerstörung der Bat- terie... -
Seite 20: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Allgemeines HINWEIS! Auf Grund von Firmware-Aktualisierungen können Funktionen an Ih- rem Gerät verfügbar sein, die in dieser Bedienungsanleitung nicht beschrieben sind oder umgekehrt. Zudem können sich einzelne Abbildungen geringfügig von den Bedienelementen an Ihrem Gerät unterscheiden. Die Funktionsweise dieser Bedienelemente ist jedoch identisch. -
Seite 21: Anschlüsse
Anschlüsse (1)(2) (3) (4) Funktion Netzkabel - Sicherungsbügel AC Input - Netzbuchse Anschluss P2 - I/O-Port - nicht in Funktion, jedoch nachrüstbar zum Anschließen der Option Wegfahrsperre Sammelerror Wegfahrsperre und Sammelerror Anschluss P1 - Buchse Ladekabel zum Anschließen des Ladekabels zusätzlich zum Anschließen der Option temperaturgeführtes Laden oder externer Start / Stop Display abnehmbar... -
Seite 22: Abdeckungen Für Anschlüsse Und Optionen Entfernen
Abdeckungen für Falls erforderlich, mittels Schraubendreher Anschlüsse und entfernen: Optionen entfer- Abdeckung (1) für Anschluss P3 - Vi- sual Port Abdeckung (2) für Anschluss P4 - Mul- tiport Abdeckung (3) für Anschluss P2 - I/O- Port Nicht verwendete Anschlüsse P2, P3 und P4 mittels Abdeckungen (1), (2) und (3) verschlossen lassen. -
Seite 23: Option Wandhalterung
Option Wandhal- terung "click" "click" Vorbereitung für Das Sicherheitsschloss ist nicht im Liefer- Sicherheits- umfang enthalten. schloss Die Befestigung eines Sicherheitsschlos- ses ist nur möglich an der Gehäuserille gemäß Abbildung an der exakt gegenüberliegende Ge- häuserille mit Distanzscheibe M8 DIN 125 oder DIN 134, angeordnet gemäß... - Seite 24 15,5 Platzbedarf mit Kantenschutz Platzbedarf ohne Kantenschutz, sowie Platzbedarf mit Option Signallampe und Haltebügel (* Freiraum für Mon- tage / Demontage)
-
Seite 25: Betriebsarten
Betriebsarten Allgemeine Infor- Das Ladegerät eignet sich für alle 6 / 12 / 24 V-Blei-Säure-Batterien (Nass, MF, AGM und mation GEL). Verfügbare Be- Folgende Betriebsarten sind verfügbar: triebsarten Laden Pufferbetrieb während einer Diagnose oder eines Software-Updates am Fahrzeug Refresh Netzteil-Modus Batterie-Wechsel Geräteeinstellungen Betriebsarten an-... -
Seite 26: Betriebsart Refresh
Betriebsart Re- Die Betriebsart Refresh dient dem Reakti- fresh vieren tiefentladener oder sulfatierter Batte- rien. Die Refresh-Ladung erfolgt an der ausgebauten Batterie, im Freien oder in gut belüfteten Räumen. Betriebsart Batte- Die Betriebsart Batterie-Wechsel ermög- rie-Wechsel licht eine unterbrechungsfreie Stromversor- gung der Bordelektronik bei einem Wechsel der Batterie. -
Seite 27: Betriebsart Laden
Betriebsart Laden Allgemeine Infor- Die Betriebsart Laden verwenden für: mation Ladung oder Erhaltungsladung im ein- oder ausgebauten Zustand Ladung mit eingeschalteten Verbrauchern im Fahrzeug Batterie laden VORSICHT! Gefahr von Sachschäden bei einer defekten Batterie. Vor Beginn des Ladevorgangs sicherstellen, dass die zu ladende Batterie voll funktionsfähig ist. -
Seite 28: Ladevorgang Unterbrechen
getroffene Auswahl mit Taste Stop / Start bestätigen Falls das Auswahlfenster für die Batteriespannung nicht erscheint, handelt es sich um eine extrem tiefentladene Batterie (unter 2 V). In dem Fall ist die Betriebsart „Refresh“ für das Reaktivieren tiefentladener Batterien empfohlen. Nähere Informationen dazu befinden sich in dem Abschnitt Betriebsart „Refresh“. -
Seite 29: Ladevorgang Fortsetzen
Ladevorgang fort- Taste Stop/Start drücken, um Ladevorgang fortzusetzen setzen... -
Seite 30: Betriebsart Pufferbetrieb
Betriebsart Pufferbetrieb Allgemeine Infor- Die Betriebsart Pufferbetrieb dient ausschließlich zur Entlastung der Batterie während der mation Diagnose oder eines Software-Updates am Fahrzeug. Über längere Zeit muss der ent- nommene Strom geringer sein als der maximale Ausgangsstrom des Ladegerätes (35 A), da sonst die Batterie entladen wird. -
Seite 31: Pufferbetrieb Unterbrechen
Falls das Auswahlfenster für die Batteriespannung nicht erscheint, handelt es sich um eine extrem tiefentladene Batterie (unter 2 V). In dem Fall ist die Betriebsart Pufferbetrieb nicht zulässig. Ein Austausch der Batterie ist empfohlen. VORSICHT! Gefahr von Funkenbildung beim vorzeitigen Abklemmen der Lade- kabel. -
Seite 32: Betriebsart "Refresh
Betriebsart "Refresh" Allgemeine Infor- Die Betriebsart „Refresh“ dient dem Laden der Batterie, wenn eine Langzeit-Tiefentladung mation vermutet wird (z.B.: Batterie sulfatiert) Batterie wird bis zur maximalen Säuredichte geladen Platten werden reaktiviert (Abbau der Sulfatschicht) WARNUNG! Gefahr von Personen- und Sachschäden durch überhitzte Batterie. Die Batterie nur unter Beaufsichtigung laden! Batterietemperatur überwachen und die Ladung gegebenenfalls unterbrechen. - Seite 33 Die Betriebsart „Refresh“ mit Tasten Up / Down anwählen. Mit Taste Menü die Einstellung Ah oder Batterieart anwählen. Mit Tasten Up / Down den Wert für die zuvor getroffene Ein- stellung angeben (z.B. 100 Ah oder Batterieart Nass). Batterie anschließen - auf Grund spannungsfreier Ladekabel kommt es zu keiner Fun- kenbildung beim Anschließen an die Batterie, auch wenn das Ladegerät bereits vom Netz versorgt wird.
-
Seite 34: Refresh" Unterbrechen
Falls die Betriebsart „Refresh“ in diesem Fall einer extrem tiefentladenen Batterie er- wünscht ist Den Button OK in der Warnung mittels Taste Stop / Start bestätigen. Im anschließend angezeigten Auswahlfenster mit Tasten Up / Down die korrekte Bat- teriespannung anwählen. getroffene Auswahl mit Taste Stop / Start bestätigen Während der Analysephase überwacht das Gerät die Batteriespannung, und das Er-... -
Seite 35: Refresh" Fortsetzen
„Refresh“ fortset- Taste Stop / Start drücken „Refresh“ wird fortgesetzt... -
Seite 36: Betriebsart Batteriewechsel
Betriebsart Batteriewechsel Allgemeine Infor- Die Betriebsart Batteriewechsel versorgt die Fahrzeug-Bordelektronik während des Aus- mation tausches der Batterie. Noch vor dem Trennen der alten Batterie vom Fahrzeug-Bordnetz, werden die Ladeleitungen mit den Batterieleitungen des Fahrzeuges verbunden. Diese Verbindung bleibt bestehen, bis die neue Batterie angeschlossen ist. Batteriewechsel VORSICHT! Eine falsche Spannungseinstellung kann schwere Beschädigungen der Fahrzeug-Bordelektronik verursachen. - Seite 37 getroffene Auswahl mit Taste Stop / Start bestätigen. Im Falle einer extrem tiefentladenen Batterie (unter 2 V) erscheint eine Warnung, die zum Abklemmen der Batterie auffordert. Liegt eine extrem tiefentladenen Batterie vor, muss der Batteriewechsel ohne die Betriebs- art Batteriewechsel erfolgen. neue Batterie einbauen und anschließen VORSICHT! Gefahr von Funkenbildung beim vorzeitigen Abklemmen der Lade- kabel von den Batterieleitungen des Fahrzeuges.
-
Seite 38: Betriebsart Netzteil-Modus
Betriebsart Netzteil-Modus Voraussetzungen In der Betriebsart Netzteil-Modus werden die Ladeleitungen direkt an die Batterieleitungen oder Fremdstart-Punkte des Fahrzeuges angeklemmt. Dadurch ist während Reparaturar- beiten eine Versorgung der Bordelektronik bei ausgebauter Batterie sichergestellt. Da- durch, dass nur die Batterieleitungen des Fahrzeuges am Ladegerät angeschlossen sind, steht die Funktion Batterie-Spannungserkennung nicht zur Verfügung. - Seite 39 Ladegerät abklemmen Schwarzes Ladekabel von der Minus-Batterieleitung (-) des Fahrzeuges abklem- Rotes Ladekabel von der Plus-Batterieleitung (+) des Fahrzeuges abklemmen...
-
Seite 40: Geräteeinstellungen
Geräteeinstellungen Allgemeine Infor- Die Geräteeinstellungen enthalten folgende Personalisierungs-Möglichkeiten: mation Sprachenwahl Auswahl der Sprache für die Benutzerführung Kontrast für das Graphikdisplay Konfiguration das Einstellen eines individuellen Standards ist möglich Werkseinstellung zum Rücksetzen aller Geräteeinstellungen in den Auslieferungszustand Aktivieren / Deaktivieren Expertenmodus Info gibt Auskunft über die Hard- und Softwareversion... - Seite 41 Boost (an / aus), Werkseinstellung: an Boost an: verkürzte Ladezeit und somit schnellere Volladung. Bei erkannten Parallel- verbrauchern (Autoradio, ...), erfolgt eine Freigabe des maximalen Gerätestromes von 35 A.. Boost aus bedeutet: Die Ladung entspricht einem herkömmlichen Ladeverfahren für Werkstätten (fixer Ladestrom mit 20 A pro 100 Ah eingestellter Batteriekapazität). In dem Fall erfolgt keine Erkennung von Parallelverbrauchern (Autoradio, ...).
-
Seite 42: Kennlinien
Kennlinien Sicherheit WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä- den verursachen. Die Angaben des Batterieherstellers beachten. Während der Parametereinstellung keine Batterie an das Ladegerät anschließen. Verfügbare Kenn- Betriebsart Batterie Kennlinie I [6/12/24V] I [6/12/24V] Ex. linien Laden NASS IUoU 35* 7,2/14,4/28,2 6,75/13,5/27 6,84/13,68/ 27,36... - Seite 43 „Refresh“-Kennlinie IUIoU: = Hauptladestrom = Ladeschluss-Spannung = Nachladestrom = Erhaltungs-Ladespannung...
-
Seite 44: Fehlerdiagnose, Fehlerbehebung
Fehlerdiagnose, Fehlerbehebung Sicherheit WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Öffnen des Gerätes Gerät vom Netz trennen Verbindung zur Batterie trennen ein verständliches Warnschild gegen Wiedereinschalten anbringen mit Hilfe eines geeigneten Messgerätes sicherstellen, dass elektrisch gela- dene Bauteile (z.B. Kondensatoren) entladen sind VORSICHT! Unzureichende Schutzleiterverbindung kann schwerwiegende Per- sonen- und Sachschäden verursachen. -
Seite 45: Ladefehler
Ladefehler Nr. 30: Zeitüberschreitung in der entspre- chenden Ladephase Behebung: Ah korrekt einstellen auf Parallelverbraucher (Autoradio, ...) prüfen Batterietemperatur zu hoch Nr. 31: zu viele Ah geladen, zu wenig Ah eingestellt Behebung: Ah korrekt einstellen auf Parallelverbraucher (Autoradio, ...) prüfen Batterie austauschen, wenn defekt Nr. - Seite 46 Nr. 50: Ausgangssicherung des Gerätes defekt Behebung: Servicedienst verständigen Nr. 51: Sekundärtemperatur außerhalb des gültigen Bereichs Behebung: Servicedienst verständigen Nr. 52: Stromregler defekt Behebung: Servicedienst verständigen Nr. 53: externer Temperatursensor defekt Behebung: externen Temperatursensor austauschen Bei den folgenden Ladefehlern, ab Nr. 60, den Servicedienst verständigen: Nr.
-
Seite 47: Technische Daten
Technische Daten Elektrische Da- Netzspannung ~ 230 V AC, +/- 15 % ten Eingang 230V Netzfrequenz 50 / 60 Hz Netzstrom max. 9 A eff. Netzabsicherung max. 16 A Wirkungsgrad max. 96 % Wirkleistung max. 1120 W Leistungsaufnahme (Standby) max. 2,4 W Schutzklasse I (mit Schutzleiter) Max. -
Seite 48: Elektrische Daten Ausgang
IEC 60068-2-6 Sinusförmige Schwingungen (Sinus 10-55 Hz; 20 Zyklen / Ach- se; Beschleunigung 5 g) IEC 60068-2-29 Wiederholte Stöße „Repetitive shock“ (25 g / 6 ms / 1000 Stö- ße) Elektrische Da- Nominelle Ausgangsspannung 6 V / 12 V / 24 V DC ten Ausgang Ausgangsspannungs-Bereich 2 V - 34 V... - Seite 52 Fronius Worldwide - www.fronius.com/addresses Fronius International GmbH Froniusplatz 1 A-4600 Wels E-Mail: battery.chargers@fronius.com http://www.fronius.com Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!
