Mehrstellen
Vicat-Nadelgerät

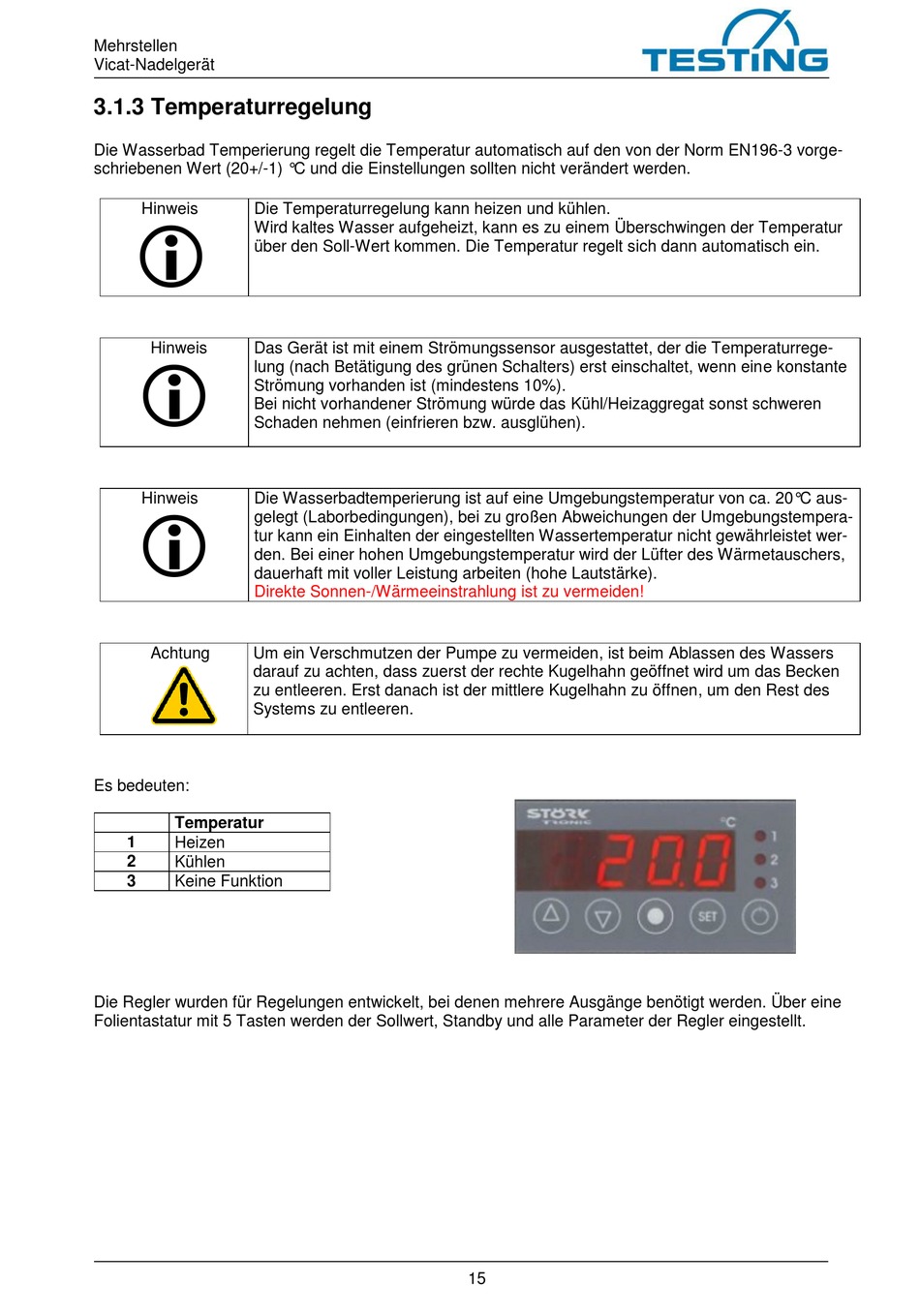

3.1.3 Temperaturregelung

Die Wasserbad Temperierung regelt die Temperatur automatisch auf den von der Norm EN196-3 vorge-
schriebenen Wert (20+/-1) °C und die Einstellungen sollten nicht verändert werden.
Hinweis Die Temperaturregelung kann heizen und kühlen.

Wird kaltes Wasser aufgeheizt, kann es zu einem Überschwingen der Temperatur
über den Soll-Wert kommen. Die Temperatur regelt sich dann automatisch ein.
Hinweis Das Gerät ist mit einem Strömungssensor ausgestattet, der die Temperaturrege-

lung (nach Betätigung des grünen Schalters) erst einschaltet, wenn eine konstante
Strömung vorhanden ist (mindestens 10%).
Bei nicht vorhandener Strömung würde das Kühl/Heizaggregat sonst schweren
Schaden nehmen (einfrieren bzw. ausglühen).
Hinweis Die Wasserbadtemperierung ist auf eine Umgebungstemperatur von ca. 20°C aus-

gelegt (Laborbedingungen), bei zu großen Abweichungen der Umgebungstempera-
tur kann ein Einhalten der eingestellten Wassertemperatur nicht gewährleistet wer-
den. Bei einer hohen Umgebungstemperatur wird der Lüfter des Wärmetauschers,
dauerhaft mit voller Leistung arbeiten (hohe Lautstärke).
Direkte Sonnen-/Wärmeeinstrahlung ist zu vermeiden!
Achtung Um ein Verschmutzen der Pumpe zu vermeiden, ist beim Ablassen des Wassers
darauf zu achten, dass zuerst der rechte Kugelhahn geöffnet wird um das Becken
zu entleeren. Erst danach ist der mittlere Kugelhahn zu öffnen, um den Rest des
Systems zu entleeren.
Es bedeuten:
Temperatur
1 Heizen
2 Kühlen
3
Keine Funktion
Die Regler wurden für Regelungen entwickelt, bei denen mehrere Ausgänge benötigt werden. Über eine
Folientastatur mit 5 Tasten werden der Sollwert, Standby und alle Parameter der Regler eingestellt.
