Nach Einschalten der Versorgungsspannung führt die Steuerungssoftware eine Standard-Initialisierungs-
prozedur aus, die mit der Bestimmung der Referenzpunkte (Nullpunkte) für jede Achse ihren Abschluss
findet. Die Referenzpunkte liegen in der oberen linken Ecke der Wanne, in der Nähe der Waschanlage.
Wenn das Handgerät angeschlossen ist, zeigt das Display während der Referenzsuche Begleitkommen-
tare an (Bild 5 und Bild 6). Wenn keine der für Einstellungs- und Wartungszwecke eingebaute Prozedur
aktiviert wird, endet der Vorgang mit der Reinigung der Nadel und der Anzeige des im (Bild 7) dargestell-
ten Fensters. Das VicatMPM Gerät ist bereit und wartet auf Synchronisierung mit „Datum und Zeit" seitens
der PC Anwendung.
Die Synchronisierung wird automatisch vorgenommen, wenn die Verbindung zum PC bereits besteht, oder
durch Aktivierung der Menübefehle „Prüfautomat/Verbinden" ausgelöst.
Hinweis
Das Vicat-Gerät arbeitet auch ohne angeschlossenes Handgerät
Referenzpunkte fuer
XYZ-Achse bestimmen

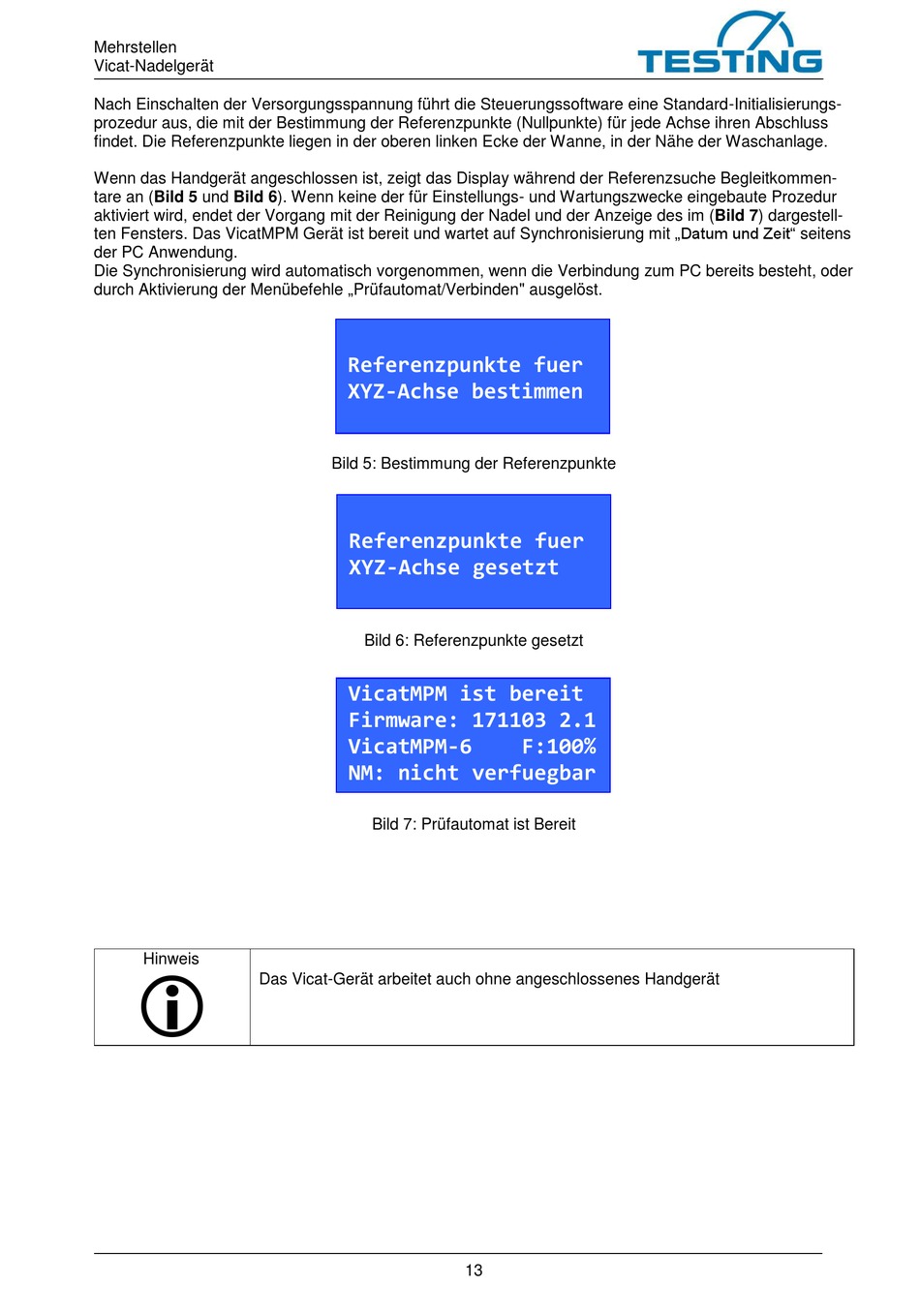

Bild 5: Bestimmung der Referenzpunkte

Referenzpunkte fuer
XYZ-Achse gesetzt

Bild 6: Referenzpunkte gesetzt

VicatMPM ist bereit
Firmware: 171103 2.1
VicatMPM-6
NM: nicht verfuegbar
Bild 7: Prüfautomat ist Bereit
