- Seite 1 TESTING Bluhm & Feuerherdt GmbH Herstellung und Vertrieb von Baustoffprüfgeräten Motzener Str. 26b DE - 12277 Berlin Tel. +49(0)30/710 96 45-0 Fax +49(0)30/710 96 45-98 www.testing.de Betriebsanleitung Wasserlagerung von Mörtelprismen 1.0326 1.0326S 1.0326K 1.0326SK...
-
Seite 2: Inhaltsverzeichnis
Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK ACHTUNG: Gerät erst in Betrieb setzen, wenn Sie sich mit der Funktion und Position al- ler Regelungen vertraut gemacht haben. Inhaltsverzeichnis Seiten Grundlegende Hinweise ..................3 Kennzeichnung ....................3 Bestimmungsgemäße Verwendung..............3 Gewährleistung und Haftung ................ -
Seite 3: Grundlegende Hinweise
Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK Grundlegende Hinweise Kennzeichnung Kennzeichnung des Herstellers: siehe 1. Seite der Betriebsanleitung Gerätekennzeichnung: Siehe Typenschild am Gerät, auf dem die vollständi- gen Kenndaten und die elektrischen Merkmale zu fin- den sind. -
Seite 4: Gewährleistung Und Haftung
Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK Gefahr Dieser Warnhinweis weist auf Gefahren hin, die zu schweren Verlet- zungen oder Tod führen können. Hinweis gibt praktische Hinweise zur Handhabung Gewährleistung und Haftung Grundsätzlich gelten unsere Allgemeinen Geschäftsbedingungen. -
Seite 5: Sicherheitshinweise
Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK Das Aufstellen des Wasserbades auf unebenem oder nicht tragfähigem Untergrund und im Außenbereich. Das Verwenden von anderen Badflüssigkeiten als Wasser. Der Hersteller übernimmt keine Haftung für Schäden aufgrund technischer Verän- derungen am Temperiergerät, unsachgemäßer Behandlung, Missbrauch bzw. -
Seite 6: Verpflichtung Des Betreibers
Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK 1.5.1 Verpflichtung des Betreibers Mit der selbständigen Bedienung der Wasserbecken dürfen nur Personen betraut werden die: das 18. Lebensjahr vollendet haben, in der Bedienung des Gerätes unterwiesen wurden und ... -
Seite 7: Empfang, Transport
Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK Empfang, Transport 1.6.1 Empfang Gelieferte Sendung auf äußeren sichtbaren Zustand überprüfen. Ist der Zustand ord- nungsgemäß kann die Sendung vom Frachtführer (Paketdienst oder Spediteur) übernom- men werden. Liegt keine Beanstandung oder Transportschaden vor, so ist an Hand des Lieferscheins die Vollständigkeit der Sendung zu überprüfen. -
Seite 8: Elektrischer Anschluss
Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK Fußbodenbelastung: 600 kg/m² Die Verwendung ist nur in Innenräumen gestattet. Kurze Entfernungen zu Versorgungsanschlüssen. Mit den einstellbaren Maschinenfüßen kann das Wasserbad ausgerichtet werden. Die Verwendung eines FEHLERSTROM-SCHUTZSCHALTERS mit 30 mA Nennfehler- strom-Auslösung wird empfohlen. -
Seite 9: Geräteeigenschaften

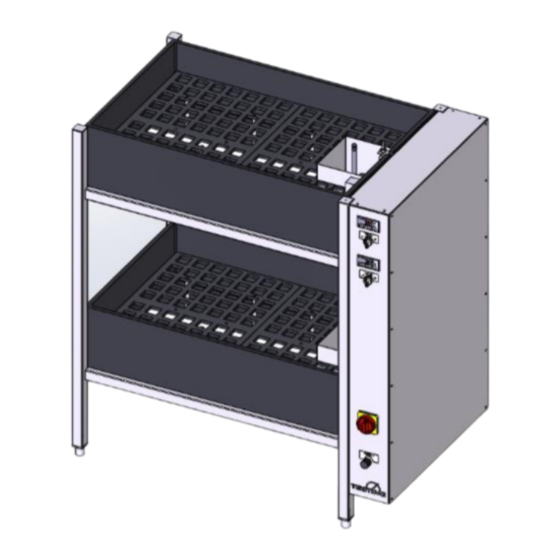

Die Wasserlagerung besteht aus einem Edelstahlgestell mit zwei fest eingeschweißten Edelstahl-Wasserbecken (Modelle 1.0326S / 1.0326SK) oder mit zwei Kunststoffbecken (Modelle 1.0326 / 1.0326K). In jedem Wasserbecken befinden sich zwei herausnehmbare Roste. Seitlich in einem abgetrennten Bereich des Beckens sind zum Schutz vor mecha- nischen Beschädigungen die Heizung, Temperaturfühler, Schwimmerschalter, Pumpe,... - Seite 10 Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK 1.0326SK 160 kg netto / 490 kg brutto Heizung Sensor Pumpe Schwimmer Ablauf Über- lauf Über- lauf Ablauf Wasser- zulauf...
-
Seite 11: Bedienung
Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK Bedienung Achtung Seien Sie sich bewusst, dass Fehleingaben am Gerät, zu einer Fehl- funktion, zu einem Ausfall des Gerätes, zu großen Sachschäden oder zu einer Gefahr für das Bedienpersonal führen kann. -
Seite 12: Druckregler
Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK Wasserbecken entleeren Mit dem Druckknopf wird die Wasserniveauregulierung ausgeschaltet. Die Entleerung der Becken erfolgt durch Ziehen des Stöpsels. Druckregler Mit dem Druckregler kann der einlaufende Wasserdruck gemindert o. verstärkt werden... - Seite 13 Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK Nicht aktiv Taste: SET Während diese Taste gedrückt ist, wird der Sollwert ange- zeigt. Diese Taste wird außerdem zur Parametereinstellung gebraucht. Standby Standby-Schaltung Der Regler besitzt 3 Bedienungsebenen. Die folgenden Werte können die Geräteeigenschaften verändern und sind daher mit Vor- sicht zu modifizieren.
-
Seite 14: Kalibrierung Des Anzeigewertes
Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK Dritte Bedienungsebene: Die dritte Bedienebene ist erreichbar, indem zuerst die zweite Ebene aufgesucht wird und dort die Parameterliste bis zum höchsten Parameter durchgeblättert wird. Danach wird nur die AUF-Taste für mindestens 10 Sekunden gedrückt. Es erscheint die Meldung “PA”... -
Seite 15: Wartung Und Reinigung
1.0326 / 1.0326K / 1.0326S / 1.0326SK Wartung und Reinigung Diese Betriebsanleitung ist keine Anleitung für umfangreiche Instandhaltungs- oder Repa- raturarbeiten. Solche Arbeiten müssen vom TESTING-Service bzw. anerkanntem Fach- personal durchgeführt werden. Regelmäßige Prüfung und Wartung erhalten die Funktionsfähigkeit der Anlage. -
Seite 16: Störungssuche
Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK Störungssuche Achtung Arbeiten an elektrischen Einrichtungen dürfen nur von Fachperso- nal ausgeführt werden! Im Störungsfall ist die Anlage vom Versorgungsnetz zu trennen. Für die weitergehende Störungssuche und deren Behebung verweisen wir auf unsere ausführliche Betriebsanleitung und den beigefügten Elektro-Schaltplan. -
Seite 17: Allgemeine Störungssuche
Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK allgemeine Störungssuche STÖRUNG URSACHE ABHILFE inkorrekte Keine Stromversorgung Netzzuleitung prüfen Wassertemperatur Reglereinstellungen fehlerhaft Hersteller konsultieren Temp.-Fühler defekt Temp.-Fühler (Pt100) überprü- Lage im Schutzrohr korrigieren Keine Wasserzirkulation Pumpe überprüfen ggf. ersetzen Heizung/Kühlung defekt... -
Seite 18: Außer Betrieb Setzen
Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK Außer Betrieb setzen Falls die Anlage über einen längeren Zeitraum außer Betrieb genommen wird, muss sie vom Netz getrennt werden. Alle Wartungsarbeiten durchführen. Verschrotten, Entsorgung Wenn die Anlage nicht mehr benutzt wird, ist folgendes zu empfehlen: ... -
Seite 19: Kundendienst
Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK Kundendienst Auf die Richtigkeit dieser Betriebsanleitung wurde viel Sorgfalt verwendet. Es kann aber keine Gewähr dafür übernommen werden, dass sie fehlerfrei ist oder bei technischen Än- derungen die Angaben weiterhin zutreffen. - Seite 20 Wasserlagerung von Mörtelprismen 1.0326 / 1.0326K / 1.0326S / 1.0326SK EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II 1.A Der in der Gemeinschaft niedergelassene Bevollmächtigte Hr. Feuerherdt erklärt hiermit, dass folgendes Produkt Hersteller: TESTING Bluhm & Feuerherdt GmbH Motzener Str. 26b 12277 Berlin Produktbezeichnung: 1.0326 / 1.0326K / 1.0326S / 1.0326SK...
