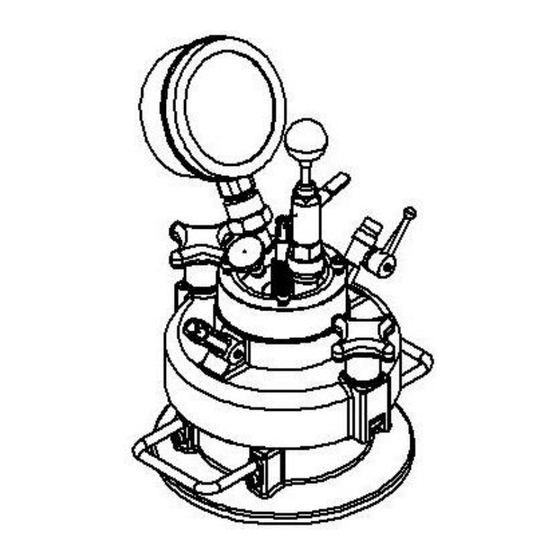

- Seite 1 TESTING Bluhm & Feuerherdt GmbH Herstellung und Vertrieb von Baustoffprüfgeräten Motzener Str. 26b DE - 12277 Berlin Tel. +49(0)30/710 96 45-0 Fax +49(0)30/710 96 45-98 www.testing.de Bedienungsanleitung Luftgehaltsprüfer 1 Liter Typ 7304 mit Handpumpe...
-
Seite 2: Inhaltsverzeichnis
Luftgehaltsprüfer 1 Liter 1.7304 Stellenwert der Bedienungsanleitung Vor dem Betreiben des Gerätes muss die Bedienungsanleitung gelesen und verstanden werden Inhaltsverzeichnis Seiten Grundlegende Hinweise ..................3 Bestimmungsgemäße Verwendung ..............3 Sachwidrige Verwendung .................. 3 Sicherheitshinweise ................... 4 1.3.1 Verpflichtung des Betreibers ..............4 1.3.2... -
Seite 3: Grundlegende Hinweise
Luftgehaltsprüfer 1 Liter 1.7304 Grundlegende Hinweise Bestimmungsgemäße Verwendung Diese Beschreibung enthält die erforderlichen Informationen für den bestimmungsgemä- ßen Gebrauch der darin beschriebenen Produkte. Sie wendet sich an technisch qualifi- ziertes Personal. Qualifiziertes Personal sind Personen, die aufgrund ihrer Ausbildung, Erfahrung und Un- terweisung sowie ihrer Kenntnisse über einschlägige Normen, Bestimmungen, Unfallver-... -
Seite 4: Sicherheitshinweise
Luftgehaltsprüfer 1 Liter 1.7304 Sicherheitshinweise 1.3.1 Verpflichtung des Betreibers Das Gerät ist nach dem Stand der Technik und den anerkannten technischen Regeln gebaut. Dennoch können bei seiner Verwendung Gefahren für Leib und Leben des Be- nutzers oder Dritter beziehungsweise Beeinträchtigungen an den maschinentechnischen Teilen oder anderer Sachwerte entstehen. -
Seite 5: Empfang, Transport
Luftgehaltsprüfer 1 Liter 1.7304 Empfang, Transport 1.4.1 Empfang Gelieferte Sendung auf äußeren sichtbaren Zustand überprüfen. Ist der Zustand ord- nungsgemäß kann die Sendung vom Frachtführer (Paketdienst oder Spediteur) über- nommen werden. Liegt keine Beanstandung oder Transportschaden vor, so ist an Hand des Lieferscheins die Vollständigkeit der Sendung zu überprüfen. -
Seite 6: Lieferumfang
Luftgehaltsprüfer 1 Liter 1.7304 Lieferumfang Luftgehaltsprüfer Kalibriersatz gegen Aufpreis: Aufsatzring zum Füllen des Gerätes Transportbehälter Stampfer, Abstreichlineal Auf Wunsch erhalten Sie für Ihren Luftgehaltsprüfer gegen Aufpreis ein Kalibrierprotokoll von uns, welches Sie als Nachweis zur Prüfmittelüberwachung im Rahmen Ihres Quali- tätsmanagementsystems verwenden können. - Seite 7 Luftgehaltsprüfer 1 Liter 1.7304 Füllvolumen: 1 Liter Füllmaterial: Frischmörtel Anzeige: Manometeranzeige in Prozent, Genauigkeit Kl. 1,0 Größe: ø200x350mm; B über Griffe=250mm Gewicht: Unterteilung der Strichskala Vol. % Vol.% pro Teilstrich 5-10 10-20 20-30 30-50 50-100 ohne Unterteilung...
-
Seite 8: Versuchsdurchführung
Luftgehaltsprüfer 1 Liter 1.7304 Versuchsdurchführung Achtung Bevor das Prüfmaterial in den Behälter gefüllt wird, müssen alle inne- ren Oberflächen vom Probenbehälter und –deckel von Ölen, Fetten, Stäuben und Prüfrückständen befreit werden. 1. Geräteoberteil abnehmen, Aufsatzring auf den Probenbehälter setzen. 2. Frischmörtel einfüllen und verdichten (mit Stampfer oder auf Rütteltisch). -
Seite 9: Reinigung Und Wartung
Luftgehaltsprüfer 1 Liter 1.7304 Achtung Diese Reihenfolge ist unbedingt einzuhalten, und der Daumenhebel darf nicht betätigt werden, wenn im 1 L-Topf noch Druck herrscht, die Druckkammer jedoch bereits entlastet sein sollte. (In diesem Falle würde der Luftdruck Wasser aus dem Topf in die Druckkammer mitrei- ßen, was zu einer Volumenänderung des Luftgehaltes der Druckkam-... -
Seite 10: Überprüfung Des Gerätes
Luftgehaltsprüfer 1 Liter 1.7304 Überprüfung des Gerätes Ermittlung des Anfangsdruckes Der Anfangsdruck ist der Druck, bis zu dem das Gerät vor der Prüfung aufgepumpt wird. In der Manometerskala liegt er links von Null und ist durch einen roten Markierungszeiger gekennzeichnet. Durch dieses zusätzliche Luftvolumen wird der gerätetechnisch be- dingte Volumenverlust bei der Prüfung des Luftgehaltes kompensiert. -
Seite 11: Kalibrierung
Luftgehaltsprüfer 1 Liter 1.7304 Vorsichtig den rechten Kugelhahn öffnen, damit der Druck aus dem Probenbehälter entweicht. Führen Sie nun nochmals die Arbeitsschritte ab Punkt 5 bis 9 wie oben beschrieben aus. Geht der Manometerzeiger jetzt auf Null, so ist die neue Einstellung des roten Markie- rungszeigers richtig. -
Seite 12: Fehlersuche
Luftgehaltsprüfer 1 Liter 1.7304 Da 10% = 100 ml aus dem Probenbehälter entnommen wurden, muss die Anzeige auf dem Manometer ebenfalls 10% betragen! Hinweis Sollten die 10% nicht erreicht werden, den kompletten Luftgehalts- prüfer zwecks Kontrolle an den Hersteller senden. -
Seite 13: Kundendienst
Ausgabedatum der Bedienungsanleitung 7. Auflage Jan. 2009 Urheberrecht Das Urheberrecht verbleibt bei der TESTING Bluhm & Feuerherdt GmbH Diese Betriebsanleitung ist nur für den Betreiber und dessen Personal bestimmt. Sie enthält Vorgaben und Hinweise, die weder vervielfältigt verbreitet oder ... -
Seite 14: Ersatzteilliste
Luftgehaltsprüfer 1 Liter manuell Artikelnr. ALT Artikelnr. NEU Anz. Bezeichnung Teile inklusive 1.7304 1.7304 LP-Gerät komplett 1.7304-O Oberteil ohne Probenbehälter 1.7304-01 1.7304-A1 Probenbehälter komplett O-Ring 1.7304-02.01 1.7304-A2-01 Deckel N-LP-88 OR-123x6.2 O-Ring für Deckel Kupferdichtungen N-LP-40 Pn-001L Kugelhahn links Kupferdichtungen N-LP-41 Pn-001R Kugelhahn rechts Kreuzgriff,U-Scheibe, Bolzen 2.7302-05... - Seite 15 Luftgehaltsprüfer 1 Liter 1.7304...
- Seite 16 Luftgehaltsprüfer 1 Liter 1.7304...
