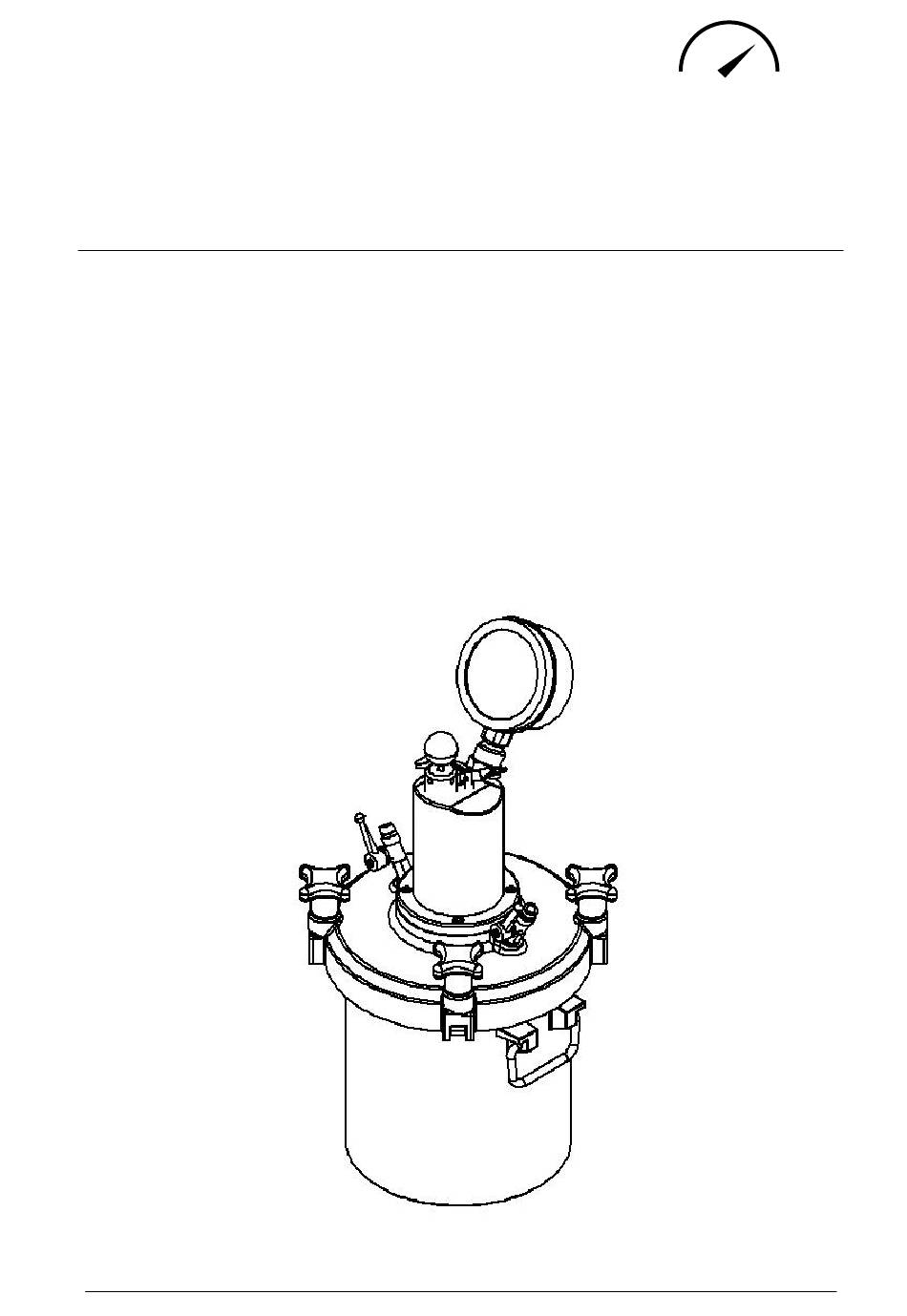

- Seite 1 TESTING Bluhm & Feuerherdt GmbH Herstellung und Vertrieb T E S T I N G von Baustoffprüfgeräten Geneststr. 5-6 10829 Berlin Tel. +49(0)30/755 90 94 Fax +49(0)30/755 90 98 www.testing.de Bedienungsanleitung Luftgehaltsprüfer 8 Liter Bauform 7302...
-
Seite 2: Inhaltsverzeichnis
T E S T I N G Luftgehaltsprüfer 8 Liter 2.7302 Stellenwert der Bedienungsanleitung Vor dem Betreiben des Gerätes muss die Bedienungsanleitung gelesen und verstanden werden Inhaltsverzeichnis Seiten Grundlegende Hinweise..................3 Bestimmungsgemäße Verwendung ..............3 Sachwidrige Verwendung................3 Sicherheitshinweise..................3 1.3.1... -
Seite 3: Grundlegende Hinweise
T E S T I N G Luftgehaltsprüfer 8 Liter 2.7302 Grundlegende Hinweise Bestimmungsgemäße Verwendung Diese Beschreibung enthält die erforderlichen Informationen für den bestimmungsge- mäßen Gebrauch der darin beschriebenen Produkte. Sie wendet sich an technisch qua- lifiziertes Personal. Qualifiziertes Personal sind Personen, die aufgrund ihrer Ausbildung, Erfahrung und Unterweisung sowie ihrer Kenntnisse über einschlägige Normen, Bestimmungen, Un-... -
Seite 4: Sicherheitseinrichtungen
T E S T I N G Luftgehaltsprüfer 8 Liter 2.7302 • für die bestimmungsgemäße Verwendung • und in sicherheitstechnisch einwandfreiem Zustand. Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu beseitigen. Bis zur Behebung der Schäden oder Mängel darf mit dem Gerät nicht gearbeitet wer- den. -
Seite 5: Empfang, Transport
T E S T I N G Luftgehaltsprüfer 8 Liter 2.7302 Empfang, Transport 1.4.1 Empfang Gelieferte Sendung auf äußeren sichtbaren Zustand überprüfen. Ist der Zustand ord- nungsgemäß kann die Sendung vom Frachtführer (Bahn oder Spediteur) übernommen werden. Wird ein Transportschaden befürchtet oder vermutet, ist sofort ein Protokoll zu erstellen. -
Seite 6: Lieferumfang
T E S T I N G Luftgehaltsprüfer 8 Liter 2.7302 Lieferumfang Luftgehaltsprüfer Kalibriersatz Bedienungsanleitung gegen Aufpreis: Aufsatzring zum Füllen des Gerätes Transportbehälter Stampfer, Abstreichlineal Auf Wunsch erhalten Sie für Ihren Luftgehaltsprüfer gegen Aufpreis ein Kalibrierproto- koll von uns, welches Sie als Nachweis zur Prüfmittelüberwachung im Rahmen Ihres Qualitätsmanagementsystems verwenden können. -
Seite 7: Versuchsdurchführung
T E S T I N G Luftgehaltsprüfer 8 Liter 2.7302 Versuchsdurchführung • Geräteoberteil abnehmen, Aufsatzring auf den Probenbehälter setzen. • Frischbeton einfüllen und verdichten (mit Stampfer oder auf Rütteltisch). • Aufsatzring abnehmen und den Beton mit einem Abstreichlineal bündig mit dem Gefäßrand abstreichen. -
Seite 8: Reinigung Und Wartung
T E S T I N G Luftgehaltsprüfer 8 Liter 2.7302 Reinigung und Wartung Bei sachgemäßer Bedienung bedarf das Gerät keiner besonderen Wartung. Nach der Versuchsdurchführung wird der Luftgehaltsprüfer sorgfältig mit einem feuch- ten Schwamm gereinigt und abgetrocknet. Die Kugelhähne mit Wasser gut spülen. Die nicht lackierten Teile (Unterseite des Oberteils, Innenseite des Probenbehälters) sowie... -
Seite 9: Kalibrierung
T E S T I N G Luftgehaltsprüfer 8 Liter 2.7302 8) Durch Linksdrehen des Kugelknopfes der Handpumpe Pumpenstange lösen und Druck aufpumpen, bis der schwarze Manometerzeiger genau auf dem roten Markie- rungszeiger steht (Anfangsdruck). Ist der rote Markierungszeiger überfahren, so korrigiert man den Druck durch das Korrekturventil (Rändelschraube). - Seite 10 T E S T I N G Luftgehaltsprüfer 8 Liter 2.7302 11) Schlauch in einen Messzylinder (mit mindestens 400 ml Fassungsvermögen) hal- ten. 12) Linken Kugelhahn vorsichtig öffnen und Wasser in den Messzylinder fließen lassen, Überströmventil (Kipphebel) betätigen. Nach der Entnahme von genau 400 ml Wasser Kugelhahn schließen.
-
Seite 11: Fehlersuche
Ausgabedatum der Bedienungsanleitung 4. Auflage Juni 2005 Urheberrecht Das Urheberrecht verbleibt bei der TESTING Bluhm & Feuerherdt GmbH Diese Betriebsanleitung ist nur für den Betreiber und dessen Personal bestimmt. Sie enthält Vorgaben und Hinweise, die weder • vervielfältigt • verbreitet oder •... -
Seite 12: Ersatzteilversorgung - Adresse
2.7302 Ersatzteilversorgung – Adresse Bitte wenden Sie sich zur Klärung technischer Fragen sowie zur Ersatzteil-Versorgung direkt an folgende Anschrift: TESTING Bluhm & Feuerherdt GmbH Geneststraße 5-6 DE 10829 Berlin Telefon:++49 / 30 / 755 90 94 bis 97 Telefax: ++49 / 30 / 755 90 98... -
Seite 13: Eg-Konformitätserklärung
Luftgehaltsprüfer 8 Liter 2.7302 EG - Konformitätserklärung EU - Declaration of Conformity TESTING Bluhm & Feuerherdt GmbH Wir / We ( Name des Anbieters / supplier´s name ) Geneststraße 5 - 6 D - 10829 Berlin ( Anschrift / address ) erklären in alleiniger Verantwortung, daß... -
Seite 14: Ersatzteilliste
T E S T I N G Luftgehaltsprüfer 8 Liter 2.7302 Ersatzteilliste für Luftgehaltsprüfer 8 Liter Bauform 7302 lfd. Nr. Bezeichnung Teilenr. Einheit Manometer 2.7302-08 Stck. Doppelverschraubung, komplett N-LP08 Satz O-Ring für Doppelverschraubung N-LP-86 Stck. Rohrstutzen N-LP-85 Stck. O-Ring für Rohrstutzen N-LP-87 Stck. - Seite 15 T E S T I N G Luftgehaltsprüfer 8 Liter 2.7302...
- Seite 16 T E S T I N G Luftgehaltsprüfer 8 Liter 2.7302...
